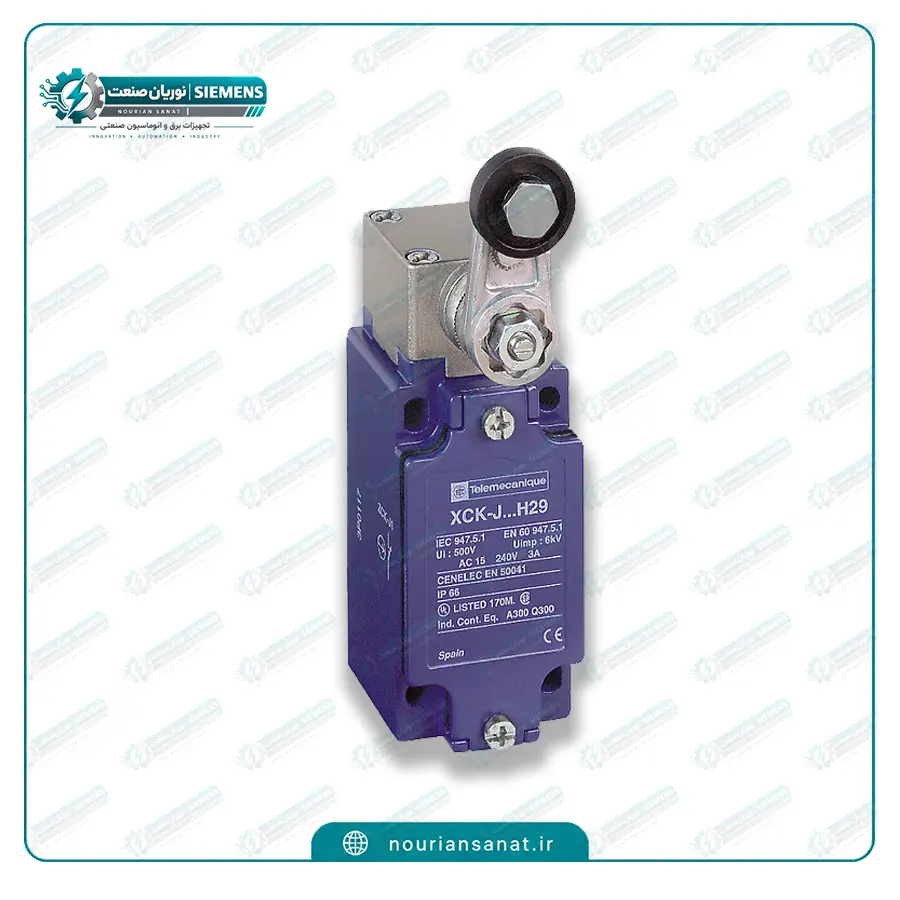

لیمیت سوئیچ Telemecanique XCKJ10511 یک کلید موقعیت صنعتی از سری XC Standard با بدنه فلزی Zamak، هد چرخشی، اهرم غلتکی ترموپلاستیک با برگشت فنری و کنتاکتهای 1NO+1NC است. این مدل مطابق EN 50041 طراحی شده، دارای درجه حفاظت IP66 و مقاومت مکانیکی IK07 است و از طریق ورودی کابل Pg 13.5 متصل میشود. XCKJ10511 همچنین دارای قابلیت Positive Opening بوده و برای تشخیص موقعیت و کنترل حرکت در ماشینآلات و خطوط صنعتی کاربرد دارد.
لیمیت سوئیچ Telemecanique XCKJ10511 یک کلید موقعیت مکانیکی صنعتی از سری XC Standard است که برای تشخیص موقعیت، کنترل حرکت و شناسایی انتهای مسیر در ماشینآلات و تجهیزات صنعتی مورد استفاده قرار میگیرد. این مدل دارای بدنه فلزی از جنس Zamak، هد چرخشی، اهرم غلتکی ترموپلاستیک با برگشت فنری و آرایش کنتاکتی 1NC + 1NO است. عملکرد کنتاکتها از نوع Snap Action بوده و محصول مطابق فرم A استاندارد CENELEC EN 50041 طراحی شده است.
XCKJ10511 برای کاربردهایی طراحی شده که در آن لازم است حرکت مکانیکی یک قطعه به یک سیگنال الکتریکی تبدیل شود. در این مدل، حرکت جانبی قطعه باعث چرخش اهرم غلتکی شده و مکانیزم داخلی کلید وضعیت کنتاکتها را تغییر میدهد. امکان برنامهریزی جهت عملکرد در یک یا دو جهت جانبی نیز از ویژگیهای این ساختار محسوب میشود.
یکی از ویژگیهای مهم XCKJ10511، برخورداری از Positive Opening است. حداقل گشتاور موردنیاز برای عملکرد Positive Opening برابر 0.5 نیوتنمتر اعلام شده است. با این حال، وجود Positive Opening بهتنهایی به معنای مناسب بودن کلید برای هر نوع مدار ایمنی نیست و انتخاب نهایی باید بر اساس ارزیابی ریسک و طراحی کامل سیستم انجام شود.
لیمیت سوئیچ XCKJ10511 دارای بدنه ثابت فلزی و هد چرخشی است. جنس بدنه و هد از Zamak بوده و نصب آن از طریق بدنه انجام میشود. فرم بدنه مطابق EN 50041 است که یکی از استانداردهای رایج برای کلیدهای موقعیت صنعتی به شمار میرود.
این مدل برای نصب در ماشینآلات و سیستمهای صنعتی طراحی شده و ساختار فلزی آن در مقایسه با بسیاری از کلیدهای موقعیت با بدنه کاملاً پلاستیکی، استحکام مکانیکی مناسبی برای کاربردهای صنعتی فراهم میکند.
هد چرخشی محصول امکان استفاده از اهرم را در مسیرهای مختلف حرکت فراهم میکند. این موضوع در ماشینآلاتی که قطعه متحرک از کنار لیمیت سوئیچ عبور میکند اهمیت زیادی دارد.
عملگر XCKJ10511 از نوع Spring Return Roller Lever Thermoplastic است؛ یعنی اهرم غلتکی از جنس ترموپلاستیک بوده و پس از برداشته شدن نیروی تحریک، به کمک مکانیزم فنری به وضعیت اولیه بازمیگردد.
این نوع عملگر برای تشخیص حرکت جانبی مناسب است. زمانی که یک قطعه مکانیکی با رولر تماس پیدا میکند، اهرم بهصورت چرخشی حرکت کرده و مکانیزم داخلی کلید را تحریک میکند.
جهت عملکرد اهرم نیز قابلیت تنظیم دارد و حرکت جانبی میتواند در یک یا دو جهت قابل برنامهریزی باشد. این ویژگی باعث میشود XCKJ10511 در طراحیهای مختلف ماشینآلات انعطافپذیری مناسبی داشته باشد.
یکی از مشخصات اصلی XCKJ10511 داشتن دو کنتاکت شامل:
است.
کنتاکتها از نوع Snap Action هستند. ترمینالهای محصول نیز با شمارهگذاری استاندارد مشخص شدهاند؛ ترمینالهای 13-14 برای NO و ترمینالهای 21-22 برای NC استفاده میشوند.
وجود همزمان NO و NC باعث میشود این لیمیت سوئیچ بتواند در مدارهای مختلف فرمان، کنترل موقعیت و مانیتورینگ وضعیت مورد استفاده قرار گیرد.
اتصال الکتریکی توسط ترمینالهای Screw-Clamp انجام میشود و ظرفیت اتصال هادی طبق دیتاشیت 1 × 0.34 تا 2 × 1.5 میلیمتر مربع است.
این مدل دارای یک ورودی کابل رزوهدار برای گلند Pg 13.5 است و قطر خارجی کابل قابل استفاده در محدوده 9 تا 12 میلیمتر اعلام شده است.
هنگام نصب باید از گلند مناسب استفاده شود تا حفاظت بدنه در محل ورود کابل حفظ شود. انتخاب کابل و گلند نامناسب میتواند باعث کاهش حفاظت محیطی کل مجموعه شود.
لیمیت سوئیچ XCKJ10511 دارای درجه حفاظت IP66 مطابق IEC 60529 است. همچنین مقاومت مکانیکی محفظه آن IK07 مطابق IEC 62262 اعلام شده است.
IP66 به این معنی است که محفظه محصول در برابر نفوذ گردوغبار و جتهای آب قدرتمند محافظت میشود. این ویژگی باعث میشود XCKJ10511 برای بسیاری از محیطهای صنعتی مناسب باشد.
با وجود این، برای دستیابی به حفاظت واقعی در محل نصب باید وضعیت گلند، کابل، پیچها و آببندی بدنه نیز بررسی شود.
XCKJ10511 دارای Positive Opening است. حداقل گشتاور موردنیاز برای Positive Opening برابر 0.5 N·m و حداقل گشتاور برای تحریک برابر 0.25 N·m اعلام شده است.
Positive Opening در کلیدهای موقعیت صنعتی زمانی اهمیت پیدا میکند که لازم باشد بازشدن کنتاکت NC با حرکت مکانیکی مشخص و اجباری انجام شود.
این قابلیت در برخی کاربردهای نظارت بر موقعیت ماشینآلات اهمیت دارد؛ اما برای استفاده در یک مدار ایمنی کامل، صرف وجود این ویژگی کافی نیست و سایر اجزای سیستم ایمنی نیز باید متناسب با استاندارد و ارزیابی ریسک انتخاب شوند.
جریان عملیاتی نامی محصول در رده AC-15 و ولتاژ 240V برابر 3A اعلام شده است. همچنین جریان DC-13 در 250V برابر 0.27A است.
ولتاژ تحمل ضربهای نامی محصول 6kV اعلام شده است. کنتاکتها برای مدارهای کنترل صنعتی طراحی شدهاند و در زمان انتخاب باید نوع بار، ولتاژ و جریان واقعی مدار با مشخصات کلید مطابقت داده شود.
یکی از نقاط قوت XCKJ10511، عمر مکانیکی بالای آن است. طبق مشخصات فنی، دوام مکانیکی محصول تا 30 میلیون سیکل اعلام شده است. همچنین عمر الکتریکی در شرایط مشخص دیتاشیت میتواند تا 5 میلیون سیکل باشد.
عمر واقعی محصول به شرایط استفاده، تعداد دفعات تحریک، سرعت حرکت، نیروی واردشده به اهرم، نوع بار الکتریکی و شرایط محیطی بستگی دارد.
عملکرد کلید توسط یک Cam با زاویه 30 درجه انجام میشود و حداکثر سرعت تحریک اعلامشده 1.5 متر بر ثانیه است.
مکانیزم Snap Action باعث میشود تغییر وضعیت کنتاکتها با عملکرد سریع انجام شود. این ویژگی برای کاربردهایی که در آن تشخیص دقیق و سریع موقعیت اهمیت دارد، کاربردی است.
محدوده دمای محیط برای کارکرد محصول 25- تا 70+ درجه سانتیگراد و محدوده دمای نگهداری 40- تا 70+ درجه سانتیگراد است.
در زمان نصب محصول در نزدیکی موتور، تابلو برق، کوره یا سایر منابع حرارتی، دمای واقعی محیط باید با این محدوده مقایسه شود.
ابعاد اصلی XCKJ10511 شامل عرض 40 میلیمتر، ارتفاع 77 میلیمتر و عمق 44 میلیمتر است. وزن خالص محصول نیز حدود 0.48 کیلوگرم اعلام شده است.
این ابعاد در زمان جایگزینی لیمیت سوئیچ قدیمی اهمیت دارند و باید فضای نصب و مسیر حرکت اهرم قبل از نصب بررسی شود.
لیمیت سوئیچ Telemecanique XCKJ10511 میتواند در طیف گستردهای از تجهیزات صنعتی مورد استفاده قرار گیرد، از جمله:
وجود اهرم غلتکی جانبی و هد چرخشی باعث میشود این مدل برای مکانیزمهایی که قطعه متحرک از کنار کلید عبور میکند، گزینه مناسبی باشد.
خرید لیمیت سوئیچ XCKJ10511 برای پروژههایی که به یک کلید موقعیت صنعتی با بدنه فلزی، کنتاکت 1NO+1NC، درجه حفاظت IP66 و اهرم غلتکی نیاز دارند، میتواند انتخاب مناسبی باشد.
بدنه Zamak، استاندارد EN 50041، درجه حفاظت IP66، مقاومت IK07، عمر مکانیکی 30 میلیون سیکل و قابلیت Positive Opening از ویژگیهای مهم این مدل هستند.
از طرف دیگر، باید توجه داشت که این محصول Telemecanique Sensors است و نباید در صفحه فروش با عنوان «میکرو سوئیچ زیمنس» معرفی شود. استفاده از نام صحیح برند، هم برای اعتماد مشتری و هم برای سئوی محصول اهمیت دارد.
| مشخصه | اطلاعات دقیق محصول |
|---|---|
| برند | Telemecanique Sensors |
| سازنده / گروه | Schneider Electric |
| سری | XC Standard / XCKJ |
| نوع محصول | Limit Switch / لیمیت سوئیچ |
| استاندارد بدنه | CENELEC EN 50041 – Form A |
| تعداد کنتاکت | 2 |
| عملکرد ایمنی | دارای Positive Opening |
| Positive Opening | دارد |
| ورودی کابل | 1 × Pg 13.5 |
| قطر کابل | 9 تا 12 میلیمتر |
| کاربرد | تشخیص موقعیت و کنترل حرکت |
| جنس بدنه | فلز / Zamak |
| جنس هد | Zamak |
| درجه حفاظت | IP66 |
| درجه حفاظت مکانیکی | IK07 |
| دمای کاری | 25- تا 70+ °C |
| دمای نگهداری | 40- تا 70+ °C |
| رنگ دکمه | فاقد شستی؛ دارای اهرم غلتکی |
| روش اتصال | ترمینال پیچی Screw-Clamp |
| طول / عمق | 44 میلیمتر |
| عرض | 40 میلیمتر |
| ارتفاع | 77 میلیمتر |
| عملکرد کنتاکت | Snap Action |
| کد محصول | XCKJ10511 |
| کنتاکتها | 1NC + 1NO |
| مکانیزم | مکانیکی |
| نصب | از طریق بدنه |
| نوع عملگر | Spring Return Thermoplastic Roller Lever |
| جهت تحریک | جانبی، 1 یا 2 جهت قابل برنامهریزی |
| نوع هد | Rotary Head |
| نوع محصول | Limit Switch |
| عملکرد Positive Opening | دارد |
| حداقل گشتاور Positive Opening | 0.5 N·m |
| حداقل گشتاور تحریک | 0.25 N·m |
| حداکثر سرعت تحریک | 1.5 m/s |
| جریان AC-15 | 3A در 240V |
| جریان DC-13 | 0.27A در 250V |
| ولتاژ تحمل ضربهای | 6kV |
| عمر مکانیکی | 30,000,000 سیکل |
| مقاومت در برابر ضربه | 50 gn / 11 ms |
| مقاومت در برابر ارتعاش | 25 gn / 10 تا 500 Hz |
| وزن | 0.48 کیلوگرم |
| وضعیت محصول | Commercialised / عرضهشده |
اطلاعات فنی اصلی این جدول از صفحه محصول Telemecanique Sensors و دیتاشیت رسمی XCKJ10511 استخراج شده است.
XCKJ10511 یک لیمیت سوئیچ مکانیکی Telemecanique Sensors از سری XC Standard است که برای تشخیص موقعیت و کنترل حرکت قطعات متحرک در ماشینآلات صنعتی استفاده میشود.
برند محصول Telemecanique Sensors و گروه سازنده آن Schneider Electric است. این محصول زیمنس نیست.
این مدل دارای 1 کنتاکت NC و 1 کنتاکت NO است.
عملگر آن اهرم غلتکی ترموپلاستیک با برگشت فنری است و هد محصول نیز چرخشی است.
درجه حفاظت محصول IP66 و مقاومت مکانیکی آن IK07 است.
بله. این مدل دارای Positive Opening است و حداقل گشتاور موردنیاز برای آن 0.5 نیوتنمتر اعلام شده است.
محصول دارای یک ورودی رزوهدار برای گلند Pg 13.5 است و قطر خارجی کابل قابل استفاده 9 تا 12 میلیمتر اعلام شده است.
بدنه و هد محصول از Zamak ساخته شدهاند.
محدوده دمای کاری این محصول 25- تا 70+ درجه سانتیگراد است.
عمر مکانیکی اعلامشده برای این مدل 30 میلیون سیکل است.
ابعاد محصول 77 میلیمتر ارتفاع، 40 میلیمتر عرض و 44 میلیمتر عمق است.
وزن خالص محصول حدود 480 گرم است.
| برند | Schneider Electric, Telemecanique Sensors |
|---|---|
| سازنده / گروه | Schneider Electric |
| سری محصول | XC Standard / XCKJ |
| استاندارد بدنه | CENELEC EN 50041 – Form A |
| تعداد کنتاکت | 2 کنتاکت |
| عملکرد ایمنی | دارای Positive Opening |
| ورودی کابل | 1 × Pg 13.5 |
| قطر کابل | 9 تا 12 میلیمتر |
| کاربرد | تشخیص موقعیت، پایان حرکت، ماشینآلات، اتوماسیون و تجهیزات صنعتی |
| جنس بدنه | فلز / Zamak |
| درجه حفاظت | IK07, IP66 / IP67 |
| دمای کاری | 25- تا 70+ °C |
| رنگ دکمه | دکمه مجزا ندارد؛ دارای اهرم غلتکی |
| طول / عمق | 44 میلیمتر |
| روش اتصال | ترمینال پیچی (Screw Terminal) |
| طول | 44 میلیمتر |
| ارتفاع | 77 میلیمتر |
| عرض | 40 میلیمتر |
| عملکرد کنتاکت | Snap-Action / عملکرد سریع |
| کد محصول | XCKJ10511 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی |
| نصب | Screw Fixing |
| نوع عملگر | Spring Return Thermoplastic Roller Lever |
| نوع محصول | Mechanical Position Switch / Limit Switch |
| وزن | 0.48 کیلوگرم |
| وضعیت تولید | فعال (Active Product) |
| عمر مکانیکی | 30,000,000 سیکل |
