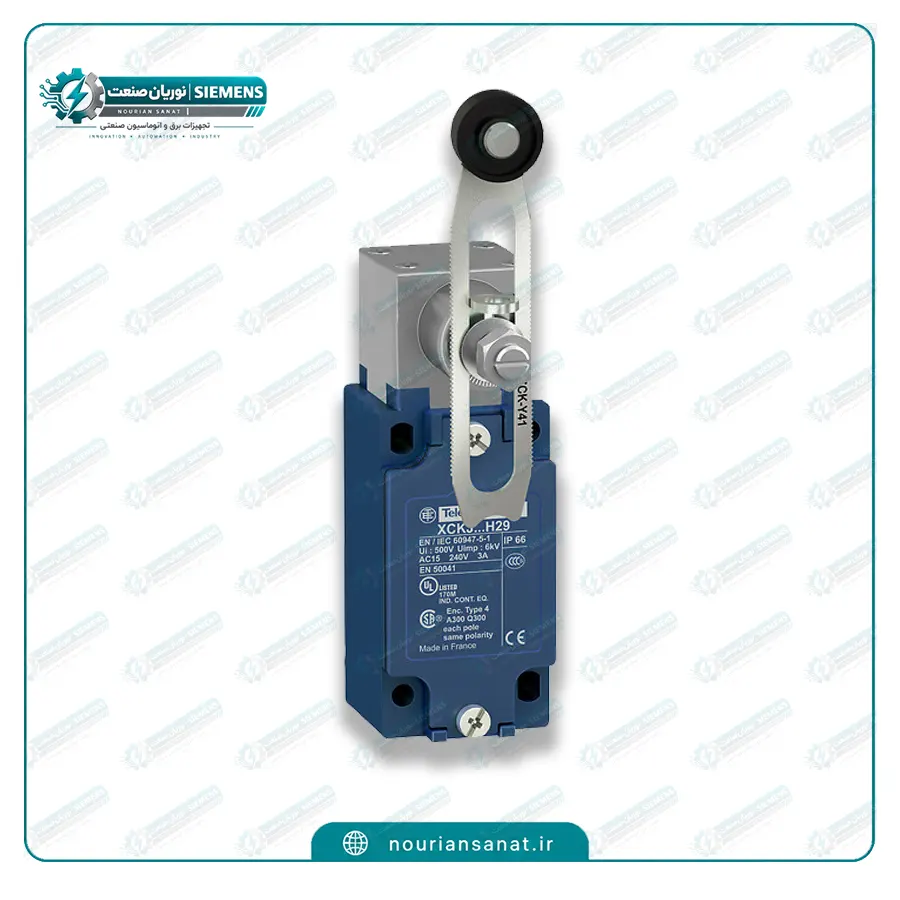

لیمیت سوئیچ Telemecanique XCKJ10541 یک کلید حدی صنعتی با بدنه فلزی Zamak، درجه حفاظت IP66 و عملگر اهرمی غلتکی فنردار است. این مدل دارای 1 کنتاکت NO و 1 کنتاکت NC با مکانیزم Snap Action بوده و برای تشخیص موقعیت، کنترل انتهای مسیر و پایش حرکت تجهیزات در ماشینآلات و سیستمهای اتوماسیون صنعتی استفاده میشود. ورودی کابل Pg13.5 و ساختار مقاوم صنعتی، XCKJ10541 را به گزینهای مناسب برای کاربردهای صنعتی تبدیل کرده است.
لیمیت سوئیچ Telemecanique XCKJ10541 از سری XC Standard یک کلید حدی صنعتی با بدنه فلزی Zamak و هد چرخشی است که برای تشخیص موقعیت، حرکت و رسیدن تجهیزات مکانیکی به نقطه مشخص در ماشینآلات صنعتی استفاده میشود. این مدل به یک کنتاکت باز NO و یک کنتاکت بسته NC مجهز بوده و از مکانیزم Snap Action بهره میبرد. عملگر آن از نوع غلتکی فنردار با طول قابل تنظیم است و از طریق حرکت جانبی و بادامک ۳۰ درجه تحریک میشود. همچنین ورودی کابل آن برای گلند Pg13.5 طراحی شده و درجه حفاظت IP66 دارد.
در سیستمهای اتوماسیون صنعتی، تشخیص دقیق موقعیت قطعات متحرک اهمیت زیادی دارد. لیمیت سوئیچ XCKJ10541 از محصولات سری XC Standard برند Telemecanique است که برای همین نوع کاربردها طراحی شده و میتواند در نقاط انتهایی حرکت یا موقعیتهای مشخص مکانیکی، فرمان الکتریکی موردنیاز مدار کنترل را ایجاد کند.
ساختار این مدل شامل یک بدنه فلزی از جنس Zamak و هد چرخشی است. استفاده از بدنه فلزی باعث شده XCKJ10541 برای کاربردهای صنعتی و محیطهایی که تجهیزات در معرض ضربه و لرزش قرار دارند، گزینه مناسبی باشد. این محصول دارای مقاومت ضربهای 50 gn به مدت 11 میلیثانیه و مقاومت در برابر ارتعاش 25 gn در بازه 10 تا 500 هرتز است.
یکی از ویژگیهای مهم XCKJ10541، عملگر Spring Return Roller Lever یا اهرم غلتکی فنردار است. طول این اهرم قابلیت تغییر دارد و هد نیز قابلیت تنظیم جهت عملکرد را در یک یا دو جهت جانبی فراهم میکند. طبق اطلاعات فنی، تحریک کلید توسط بادامک در زاویه 30 درجه انجام میشود.
از نظر کنتاکت، این مدل دارای 1NO + 1NC است. بنابراین میتوان از آن در مدارهای فرمان برای ایجاد سیگنال قطع و وصل استفاده کرد. کنتاکتها از نوع Snap Action هستند و ترمینالهای آن با شمارههای 13-14 برای NO و 21-22 برای NC مشخص شدهاند. اتصال الکتریکی نیز توسط ترمینالهای پیچی انجام میشود و ظرفیت اتصال ترمینال بین 0.34 تا 1.5 میلیمتر مربع طبق ترکیب سیم مشخصشده در دیتاشیت است.
از نظر حفاظت محیطی، درجه حفاظت IP66 یکی از نقاط قوت این لیمیت سوئیچ محسوب میشود. این استاندارد باعث میشود محصول در برابر نفوذ گردوغبار و پاشش قدرتمند آب مقاومت مناسبی داشته باشد. همچنین درجه مقاومت مکانیکی آن IK07 اعلام شده است. محدوده دمای کاری XCKJ10541 نیز 25- تا 70+ درجه سانتیگراد است.
از نظر ابعاد، بدنه این لیمیت سوئیچ حدود 77 میلیمتر ارتفاع، 40 میلیمتر عرض و 44 میلیمتر عمق دارد و وزن خالص آن حدود 0.485 کیلوگرم است.
این محصول همچنین دارای دوام مکانیکی بسیار بالایی است و طبق دیتاشیت رسمی، دوام مکانیکی آن به 30 میلیون سیکل میرسد. دوام الکتریکی نیز در شرایط مشخص DC-13 تا 5 میلیون سیکل اعلام شده است. جریان عملیاتی نامی آن در AC-15 برابر 3 آمپر در 240 ولت AC و در DC-13 برابر 0.27 آمپر در 250 ولت DC است.
در نتیجه، اگر به دنبال خرید لیمیت سوئیچ Telemecanique برای تجهیزات اتوماسیون، ماشینآلات صنعتی، خطوط تولید، سیستمهای انتقال و مکانیزمهای دارای حرکت مکانیکی هستید، XCKJ10541 با بدنه فلزی، کنتاکت 1NO+1NC، عملگر غلتکی فنردار، حفاظت IP66 و دوام مکانیکی بالا، گزینهای مناسب برای کاربردهای صنعتی است.
برای خرید لیمیت سوئیچ XCKJ10541 بهتر است علاوه بر کد محصول، نوع عملگر، تعداد کنتاکتها، نوع ورودی کابل و ابعاد موردنیاز دستگاه نیز بررسی شود تا محصول دقیقاً با طراحی مکانیکی و مدار فرمان سیستم شما مطابقت داشته باشد.
| مشخصه | مقدار |
|---|---|
| برند | Telemecanique Sensors |
| استاندارد بدنه | EN 50041 |
| تعداد کنتاکت | 2 پل؛ 1NO + 1NC |
| عملکرد ایمنی | بدون Positive Opening |
| ورودی کابل | 1 ورودی رزوهدار Pg13.5، مناسب کابل با قطر خارجی 9 تا 12 میلیمتر |
| کاربرد | تشخیص موقعیت و حد حرکت در ماشینآلات و سیستمهای اتوماسیون صنعتی |
| جنس بدنه | فلز Zamak |
| درجه حفاظت | IP66 |
| دمای کاری | 25- تا 70+ °C |
| رنگ دکمه | مشکی / رنگ دقیق دکمه در دیتاشیت بهصورت مستقل اعلام نشده |
| روش اتصال | ترمینال پیچی Screw-Clamp |
| طول | 44 میلیمتر عمق بدنه؛ طول کلی عملگر متغیر است |
| عرض | 40 میلیمتر |
| عملکرد کنتاکت | Snap Action |
| کد محصول | XCKJ10541 |
| کنتاکتها | 13-14 NO / 21-22 NC |
| مکانیزم | Snap Action، تحریک با بادامک 30 درجه |
| نصب | نصب از طریق بدنه |
| نوع عملگر | اهرم غلتکی فنردار ترموپلاستیک با طول متغیر |
| نوع محصول | Limit Switch / لیمیت سوئیچ صنعتی |
| وزن | حدود 0.485 کیلوگرم |
| وضعیت تولید | Commercialised / تجاری و تولیدشده |
مشخصات فوق بر مبنای اطلاعات فنی رسمی محصول تنظیم شده است؛ از جمله بدنه Zamak، کنتاکت 1NO+1NC، ورودی Pg13.5، IP66، ابعاد 40×77×44 میلیمتر و وزن حدود 0.485 کیلوگرم.
نکته: در دیتاشیت، ابعاد محصول بهصورت Width = 40 mm، Height = 77 mm و Depth = 44 mm ارائه شده است. بنابراین «طول» را نباید با ابعاد بستهبندی 12.8 سانتیمتری اشتباه گرفت؛ عدد 12.8 سانتیمتر مربوط به بستهبندی محصول است، نه ابعاد خود لیمیتسوئیچ.
XCKJ10541 را میتوان در طیف متنوعی از تجهیزات صنعتی مورد استفاده قرار داد، از جمله:
ساختار فلزی، درجه حفاظت IP66 و دوام مکانیکی 30 میلیون سیکل، این مدل را برای استفاده در محیطهای صنعتی مناسب میکند.
مهمترین مزیت این مدل، ترکیب بدنه فلزی، هد چرخشی، عملگر غلتکی قابل تنظیم، دو نوع کنتاکت NO و NC و حفاظت IP66 در یک محصول صنعتی استاندارد است. علاوه بر این، قابلیت تنظیم جهت عملکرد هد به کاربر اجازه میدهد آن را متناسب با مکانیزم دستگاه تنظیم کند.
همچنین این مدل دارای استانداردها و گواهینامههایی مانند IEC 60947-5-1، IEC 60204-1، UL 508، CSA C22.2 No 14 و EN 50041 است که نشاندهنده طراحی آن برای کاربردهای صنعتی و مدارهای کنترل تجهیزات است.
اگر برای پروژه اتوماسیون یا ماشینآلات صنعتی خود به دنبال خرید لیمیت سوئیچ Telemecanique XCKJ10541 هستید، هنگام انتخاب حتماً کد فنی کامل محصول را بررسی کنید. وجود تفاوت تنها در چند رقم از کد لیمیتسوئیچهای Telemecanique میتواند به معنی تفاوت در نوع عملگر، کنتاکت، ورودی کابل یا ساختار محصول باشد.
نوریان صنعت با تمرکز بر تجهیزات برق صنعتی و اتوماسیون، بستری برای تأمین محصولاتی مانند لیمیت سوئیچ، میکروسوئیچ، کنتاکتور، کلید محافظ موتور، شاسی و چراغهای صنعتی فراهم میکند. برای استعلام قیمت لیمیت سوئیچ XCKJ10541، موجودی و شرایط خرید میتوانید مشخصات پروژه و کد دقیق محصول را در زمان سفارش اعلام کنید.
این مدل دارای یک کنتاکت NO و یک کنتاکت NC است و در مجموع دو پل دارد.
درجه حفاظت این مدل IP66 است و طبق استاندارد IEC 60529 اعلام شده است. همچنین درجه مقاومت ضربهای آن IK07 است.
این مدل دارای اهرم غلتکی فنردار از جنس ترموپلاستیک با طول متغیر است.
XCKJ10541 دارای یک ورودی رزوهدار Pg13.5 است که برای کابل با قطر خارجی حدود 9 تا 12 میلیمتر در نظر گرفته شده است.
محدوده دمای محیط برای عملکرد این محصول 25- تا 70+ درجه سانتیگراد است.
بله. هد چرخشی این مدل امکان برنامهریزی جهت عملکرد را برای حرکت جانبی فراهم میکند. طبق توضیحات Schneider Electric، هد ZCKE05 میتواند برای حالت استراحت در مرکز، چپ یا راست تنظیم شود؛ البته این به معنی داشتن عملکرد «Neutral Position» در کنتاکتها نیست.
| برند | Schneider Electric, Telemecanique Sensors |
|---|---|
| سازنده / گروه | Schneider Electric |
| سری محصول | XC Standard / XCKJ |
| استاندارد بدنه | CENELEC EN 50041 – Form A |
| تعداد کنتاکت | 2 کنتاکت |
| عملکرد ایمنی | دارای Positive Opening |
| ورودی کابل | 1 ورودی رزوهدار Pg13.5، مناسب کابل با قطر خارجی 9 تا 12 میلیمتر |
| قطر کابل | 9 تا 12 میلیمتر |
| کاربرد | تشخیص موقعیت، پایان حرکت، ماشینآلات، اتوماسیون و تجهیزات صنعتی |
| جنس بدنه | فلز / Zamak |
| درجه حفاظت | IK07, IP66 / IP67 |
| دمای کاری | 25- تا 70+ °C |
| رنگ دکمه | مشکی / رنگ دقیق دکمه در دیتاشیت بهصورت مستقل اعلام نشده |
| طول / عمق | 44 میلیمتر |
| روش اتصال | ترمینال پیچی (Screw Terminal) |
| عرض | 40 میلیمتر |
| عملکرد کنتاکت | Snap-Action / عملکرد سریع |
| کد محصول | XCKJ10541 |
| کنتاکتها | 13-14 NO / 21-22 NC |
| مکانیزم | مکانیکی |
| نصب | Screw Fixing |
| نوع عملگر | اهرم غلتکی فنردار ترموپلاستیک با طول متغیر |
| نوع محصول | Mechanical Position Switch / Limit Switch |
| وزن | حدود 0.485 کیلوگرم |
| وضعیت تولید | Commercialised / تجاری و تولیدشده |
| عمر مکانیکی | 30,000,000 سیکل |
