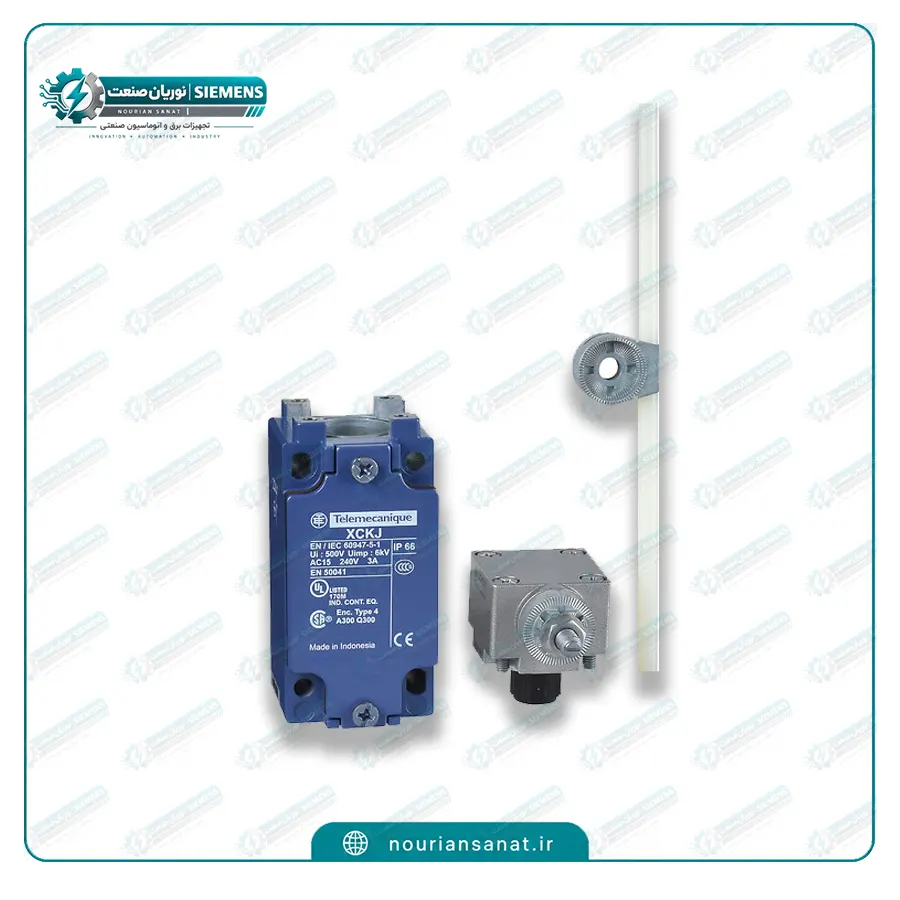

لیمیت سوئیچ Telemecanique XCKJ10559 از سری XC Standard یک کلید حدی صنعتی با بدنه و هد فلزی از جنس Zamak است که به عملگر اهرم میلهای گرد ترموپلاستیک فنردار با قطر 6 میلیمتر و طول 200 میلیمتر مجهز شده است. این مدل دارای 1 کنتاکت NO و 1 کنتاکت NC با عملکرد Snap Action بوده و از ورودی کابل Pg13.5، درجه حفاظت IP66 و هد چرخشی با امکان تنظیم جهت تحریک برخوردار است. XCKJ10559 برای تشخیص موقعیت و انتهای مسیر حرکت در ماشینآلات و تجهیزات اتوماسیون صنعتی طراحی شده است.
در بسیاری از ماشینآلات صنعتی، کنترل موقعیت قطعات متحرک و تشخیص رسیدن مکانیزم به نقطه مشخص، یکی از بخشهای مهم مدار فرمان محسوب میشود. لیمیت سوئیچ Telemecanique XCKJ10559 برای همین نوع کاربردها طراحی شده و در خانواده لیمیتسوئیچهای صنعتی XC Standard قرار دارد.
این محصول دارای بدنه ثابت فلزی و هد چرخشی است. بدنه و هد هر دو از Zamak ساخته شدهاند که ساختاری مقاوم برای استفاده در محیطهای صنعتی ایجاد میکند. طراحی محصول مطابق Form D از استاندارد CENELEC EN 50041 است. نصب لیمیت سوئیچ نیز از طریق بدنه انجام میشود.
مهمترین ویژگی XCKJ10559 نوع عملگر آن است. این مدل از یک اهرم میلهای گرد ترموپلاستیک فنردار استفاده میکند. قطر میله 6 میلیمتر و طول آن 200 میلیمتر است. این ساختار باعث میشود کلید بتواند با برخورد یک قطعه متحرک به میله عملگر تحریک شود. روش نزدیکشدن در این مدل جانبی است و جهت تحریک هد را میتوان در یک یا دو جهت برنامهریزی کرد.
از نظر مدار الکتریکی، XCKJ10559 دارای دو پل با ترکیب 1NC + 1NO است. ترمینالهای 21-22 مربوط به کنتاکت NC و ترمینالهای 13-14 مربوط به کنتاکت NO هستند. عملکرد کنتاکتها از نوع Snap Action است که برای تغییر وضعیت سریع کنتاکت هنگام تحریک عملگر استفاده میشود.
اتصال سیمها به وسیله ترمینالهای پیچی Screw-Clamp انجام میشود و ظرفیت اتصال ترمینال از 1×0.34 تا 2×1.5 میلیمتر مربع اعلام شده است. ورودی کابل نیز یک ورودی رزوهدار برای گلند Pg13.5 دارد و برای کابلهایی با قطر خارجی 9 تا 12 میلیمتر در نظر گرفته شده است.
یکی دیگر از مشخصات مهم این مدل، درجه حفاظت IP66 است. بنابراین XCKJ10559 در برابر نفوذ گردوغبار و پاشش شدید آب مقاومت مناسبی دارد. درجه مقاومت مکانیکی در برابر ضربه نیز IK07 اعلام شده است. این ویژگیها باعث میشوند محصول برای بسیاری از محیطهای صنعتی و ماشینآلات مناسب باشد.
محدوده دمای کاری این لیمیت سوئیچ 25- تا 70+ درجه سانتیگراد است. مقاومت در برابر ضربه 50 gn برای 11 میلیثانیه و مقاومت ارتعاشی 25 gn در بازه 10 تا 500 هرتز نیز در مشخصات فنی سازنده درج شده است.
از نظر دوام نیز XCKJ10559 محصولی با طول عمر مکانیکی بالا محسوب میشود. دیتاشیت رسمی، 30 میلیون سیکل دوام مکانیکی را برای این مدل اعلام میکند. دوام الکتریکی نیز در شرایط مشخص DC-13 تا 5 میلیون سیکل اعلام شده است.
جریان عملیاتی نامی این مدل در حالت AC-15 برابر 3 آمپر در 240 ولت AC و در حالت DC-13 برابر 0.27 آمپر در 250 ولت DC است. جریان حرارتی قراردادی محفظه نیز 10 آمپر اعلام شده است. ولتاژ عایقی نامی بر اساس استاندارد IEC برابر 500 ولت در درجه آلودگی 3 است.
ابعاد بدنه XCKJ10559 برابر 40 میلیمتر عرض و 77 میلیمتر ارتفاع است و عمق بدنه در اطلاعات ابعادی 44 میلیمتر اعلام شده است. وزن بستهبندی یک عدد محصول نیز حدود 0.482 کیلوگرم ثبت شده است.
| مشخصه | مقدار |
|---|---|
| برند | Telemecanique Sensors |
| استاندارد بدنه | CENELEC EN 50041 – Form D |
| بدنه | ثابت، فلزی |
| تعداد کنتاکت | 2 پل |
| عملکرد ایمنی | بدون Positive Opening |
| ورودی کابل | 1 ورودی Pg13.5، مناسب کابل 9 تا 12 میلیمتر |
| کاربرد | تشخیص موقعیت و انتهای مسیر در ماشینآلات و اتوماسیون صنعتی |
| جنس بدنه | Zamak |
| جنس هد | Zamak |
| درجه حفاظت | IP66 |
| درجه مقاومت ضربه | IK07 |
| دمای کاری | 25- تا 70+ درجه سانتیگراد |
| رنگ دکمه / عملگر | ترموپلاستیک؛ رنگ بهصورت مستقل در دیتاشیت اعلام نشده |
| روش اتصال | ترمینال پیچی Screw-Clamp |
| طول | 44 میلیمتر عمق بدنه؛ میله عملگر 200 میلیمتر |
| عرض | 40 میلیمتر |
| ارتفاع | 77 میلیمتر |
| عملکرد کنتاکت | Snap Action |
| کد محصول | XCKJ10559 |
| کنتاکتها | 13-14 NO / 21-22 NC |
| مکانیزم | Snap Action |
| نصب | نصب از طریق بدنه |
| نوع عملگر | اهرم میلهای گرد ترموپلاستیک فنردار |
| قطر عملگر | 6 میلیمتر |
| طول عملگر | 200 میلیمتر |
| نوع محصول | Limit Switch / لیمیت سوئیچ صنعتی |
| وزن | حدود 0.482 کیلوگرم وزن بستهبندی تکواحدی |
| وضعیت تولید | Commercialised |
اطلاعات جدول بر اساس صفحه رسمی محصول و دیتاشیت XCKJ10559 تنظیم شده است.
این مدل میتواند در کاربردهایی مانند موارد زیر مورد استفاده قرار گیرد:
عملگر میلهای 200 میلیمتری این مدل، آن را برای مکانیزمهایی که محل تماس با لیمیتسوئیچ فاصله بیشتری دارد، کاربردی میکند.
ترکیب بدنه فلزی Zamak، هد چرخشی، میله ترموپلاستیک 200 میلیمتری، کنتاکت 1NO+1NC، عملکرد Snap Action و حفاظت IP66 باعث شده XCKJ10559 برای بسیاری از سیستمهای کنترل موقعیت صنعتی گزینه مناسبی باشد.
همچنین این محصول مطابق استانداردهای مختلفی از جمله IEC 60947-5-1، IEC 60204-1، EN 50041، UL 508 و CSA C22.2 No 14 ارائه شده و دارای تأییدیههای UL، CSA و CCC است.
هنگام خرید لیمیت سوئیچ XCKJ10559 باید به کد کامل محصول توجه شود؛ زیرا مدلهای مختلف خانواده XCKJ ممکن است از نظر نوع عملگر، طول میله، نوع ورودی کابل یا آرایش کنتاکت تفاوت داشته باشند.
نوریان صنعت امکان تأمین تجهیزات برق صنعتی و اتوماسیون از جمله لیمیت سوئیچ، میکروسوئیچ، کنتاکتور، کلید محافظ موتور، شاسی و چراغهای صنعتی را فراهم میکند. برای خرید XCKJ10559، استعلام قیمت لیمیت سوئیچ Telemecanique و بررسی موجودی بهتر است کد کامل محصول در زمان سفارش اعلام شود.
این مدل دارای 2 پل شامل یک کنتاکت NC و یک کنتاکت NO است.
عملگر آن اهرم میلهای گرد ترموپلاستیک فنردار با قطر 6 میلیمتر و طول 200 میلیمتر است.
درجه حفاظت این لیمیت سوئیچ IP66 و درجه مقاومت ضربهای آن IK07 است.
XCKJ10559 دارای ورودی Pg13.5 برای کابل با قطر خارجی 9 تا 12 میلیمتر است.
محدوده دمای کاری این مدل 25- تا 70+ درجه سانتیگراد است.
بله. این محصول برای تشخیص حرکت و موقعیت قطعات متحرک در ماشینآلات صنعتی طراحی شده و میتواند برای تشخیص رسیدن مکانیزم به نقطه مشخص مورد استفاده قرار گیرد.
صفحه رسمی Telemecanique Sensors این محصول را Commercialised اعلام کرده است؛ با این حال، سازنده در برخی صفحات محصول، مدل XCKJ10559H29 را نیز بهعنوان جایگزین معرفی کرده است. بنابراین هنگام خرید باید کد دقیق موردنیاز پروژه بررسی شود.
| برند | Schneider Electric, Telemecanique Sensors |
|---|---|
| سازنده / گروه | Schneider Electric |
| استاندارد بدنه | CENELEC EN 50041 – Form D |
| تعداد کنتاکت | 2 کنتاکت |
| عملکرد ایمنی | بدون Positive Opening |
| ورودی کابل | 1 ورودی رزوهدار Pg13.5، مناسب کابل با قطر خارجی 9 تا 12 میلیمتر |
| قطر کابل | 9 تا 12 میلیمتر |
| کاربرد | تشخیص موقعیت، پایان حرکت، ماشینآلات، اتوماسیون و تجهیزات صنعتی |
| جنس بدنه | فلز / Zamak |
| درجه حفاظت | IK07, IP66 / IP67 |
| دمای کاری | 25- تا 70+ °C |
| رنگ دکمه | ترموپلاستیک |
| طول / عمق | 44 میلیمتر |
| روش اتصال | ترمینال پیچی Screw-Clamp |
| عرض | 40 میلیمتر |
| عملکرد کنتاکت | Snap-Action / عملکرد سریع |
| کد محصول | XCKJ10559 |
| کنتاکتها | 13-14 NO / 21-22 NC |
| مکانیزم | مکانیکی |
| نصب | Screw Fixing |
| نوع عملگر | اهرم میلهای گرد ترموپلاستیک فنردار |
| نوع محصول | Mechanical Position Switch / Limit Switch |
| وزن | حدود 0.482 کیلوگرم وزن بستهبندی تکواحدی |
| وضعیت تولید | Commercialised / تجاری و تولیدشده |
| عمر مکانیکی | 30,000,000 سیکل |
