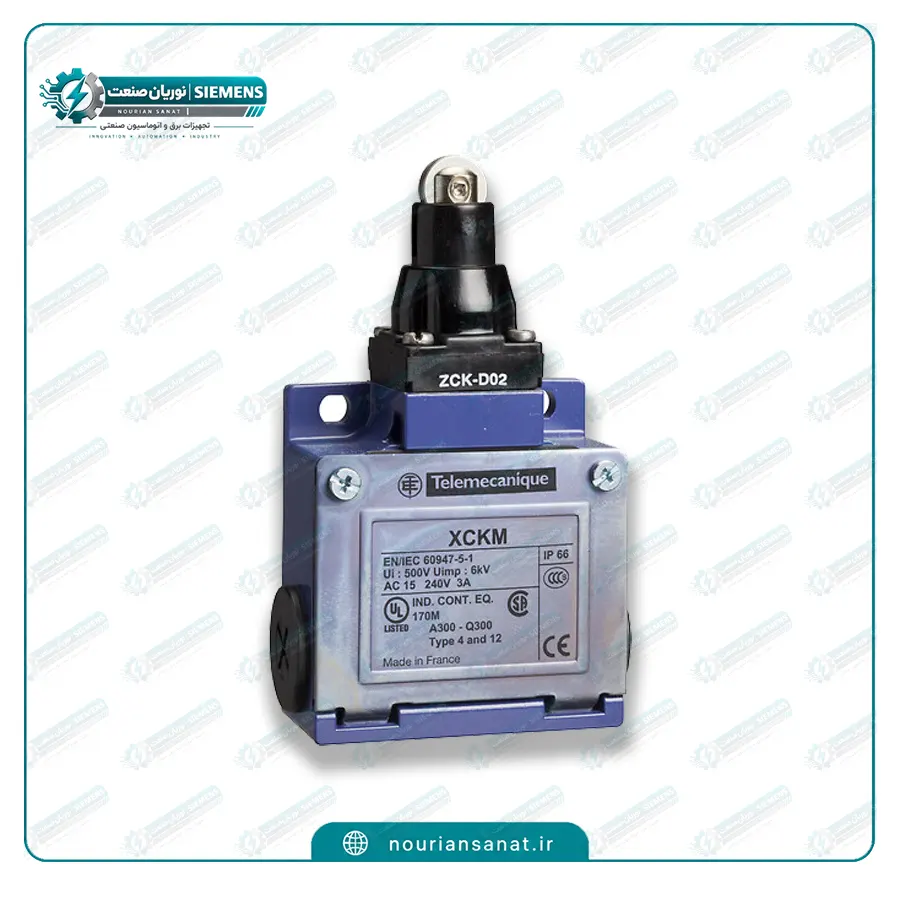

معرفی و بررسی لیمیت سوئیچ XCKM102

Telemecanique XCKM102 یکی از لیمیت سوئیچ‌های فلزی سری XC Standard است که برای تشخیص موقعیت، انتهای مسیر و حرکت قطعات مکانیکی در تجهیزات صنعتی طراحی شده است. این محصول با ساختار کلاسیک سری XCKM، گزینه‌ای مناسب برای مدارهای فرمان و سیستم‌های اتوماسیون صنعتی محسوب می‌شود.

بدنه XCKM102 از Zamak ساخته شده و ساختار ثابت آن به‌وسیله بدنه روی تجهیزات نصب می‌شود. هد محصول از نوع Plunger Head بوده و حرکت هد به‌صورت خطی انجام می‌شود. عملگر این مدل، Spring Return Roller Plunger Metal است؛ یعنی یک پلانجر غلتکی فلزی با مکانیزم بازگشت فنری که در اثر تماس مکانیکی تحریک می‌شود.

یکی از ویژگی‌های مهم XCKM102، امکان تحریک از دو جهت جانبی است. تحریک کلید توسط یک بادامک با زاویه 30 درجه انجام می‌شود. این ساختار باعث می‌شود لیمیت سوئیچ بتواند در مکانیزم‌هایی که قطعه متحرک از طرفین به عملگر نزدیک می‌شود، عملکرد مناسبی داشته باشد.

از نظر مدار الکتریکی، این محصول دارای 2 پل با ترکیب 1NC + 1NO است. ترمینال‌های 21-22 مربوط به کنتاکت NC و ترمینال‌های 13-14 مربوط به کنتاکت NO هستند. عملکرد کنتاکت‌ها از نوع Snap Action است که موجب تغییر وضعیت سریع کنتاکت هنگام تحریک عملگر می‌شود. همچنین XCKM102 دارای قابلیت Positive Opening است و حداقل نیروی لازم برای عملکرد Positive Opening برابر 36 نیوتن اعلام شده است.

اتصال سیم‌ها در این مدل توسط ترمینال‌های پیچی Screw-Clamp انجام می‌شود. ظرفیت اتصال ترمینال از 1×0.34 تا 2×1.5 میلی‌متر مربع است. همچنین سه ورودی رزوه‌دار برای گلند کابل Pg11 روی بدنه در نظر گرفته شده است که امکان انتخاب مسیر مناسب ورود کابل را در زمان نصب فراهم می‌کند.

از نظر حفاظت محیطی، XCKM102 دارای درجه حفاظت IP66 مطابق IEC 60529 است. این ویژگی به معنای مقاومت مناسب محفظه در برابر نفوذ گردوغبار و پاشش شدید آب است. درجه مقاومت مکانیکی در برابر ضربه نیز IK05 اعلام شده است. مقاومت در برابر شوک تا 50 gn برای 11 میلی‌ثانیه و مقاومت در برابر ارتعاش تا 25 gn در محدوده 10 تا 500 هرتز از دیگر مشخصات این محصول است.

محدوده دمای کاری XCKM102 از 25- تا 70+ درجه سانتی‌گراد است و محدوده دمای نگهداری آن نیز 40- تا 70+ درجه سانتی‌گراد اعلام شده است. بنابراین این مدل برای طیف مناسبی از شرایط محیطی صنعتی قابل استفاده است.

از نظر طول عمر، سازنده برای این مدل 20 میلیون سیکل دوام مکانیکی اعلام کرده است. دوام الکتریکی نیز در شرایط مشخص DC-13 تا 5 میلیون سیکل گزارش شده است. این موضوع XCKM102 را برای کاربردهایی که لیمیت‌سوئیچ به‌صورت مکرر تحریک می‌شود، به گزینه‌ای قابل توجه تبدیل می‌کند.

ابعاد بدنه این محصول 64 میلی‌متر عرض، 64 میلی‌متر ارتفاع و 30 میلی‌متر عمق است و وزن خالص محصول حدود 0.255 کیلوگرم اعلام شده است.

---

جدول مشخصات فنی لیمیت سوئیچ Telemecanique XCKM102

مشخصات فوق از اطلاعات فنی رسمی XCKM102 استخراج شده‌اند.

---

کاربردهای لیمیت سوئیچ XCKM102

لیمیت سوئیچ Telemecanique XCKM102 را می‌توان در بسیاری از تجهیزات صنعتی مورد استفاده قرار داد، از جمله:

• ماشین‌آلات صنعتی
• خطوط تولید و مونتاژ
• سیستم‌های اتوماسیون صنعتی
• ماشین‌آلات بسته‌بندی
• تجهیزات جابه‌جایی مواد
• سیستم‌های انتقال
• تشخیص انتهای مسیر
• تشخیص موقعیت قطعات متحرک
• کنترل درب‌ها و مکانیزم‌های متحرک
• مدارهای فرمان صنعتی

وجود عملگر غلتکی فلزی، امکان تحریک جانبی از دو جهت و بدنه مقاوم Zamak باعث شده این مدل برای کاربردهایی که نیاز به یک لیمیت سوئیچ فلزی و مقاوم صنعتی دارند، انتخاب مناسبی باشد.

مزایای لیمیت سوئیچ Telemecanique XCKM102

مهم‌ترین مزایای این مدل عبارت‌اند از:

بدنه فلزی Zamak: مقاومت مناسب برای استفاده در محیط‌های صنعتی.

کنتاکت 1NO+1NC: امکان استفاده هم‌زمان از سیگنال Normally Open و Normally Closed در مدار فرمان.

عملکرد Snap Action: تغییر سریع وضعیت کنتاکت هنگام تحریک.

Positive Opening: قابلیت بازشدن اجباری کنتاکت NC در شرایط مشخص مکانیکی.

IP66: حفاظت مناسب در برابر گردوغبار و آب.

دوام مکانیکی 20 میلیون سیکل: مناسب برای کاربردهای پرتکرار صنعتی.

---

خرید لیمیت سوئیچ Telemecanique XCKM102

در زمان خرید لیمیت سوئیچ Telemecanique XCKM102 باید به کد کامل محصول توجه شود؛ زیرا مدل‌های مختلف سری XCKM ممکن است از نظر نوع عملگر، نوع ورودی کابل و مشخصات فنی با یکدیگر تفاوت داشته باشند.

نوریان صنعت با تمرکز بر تجهیزات برق صنعتی و اتوماسیون، محصولات مختلفی مانند لیمیت سوئیچ، میکروسوئیچ، کنتاکتور، کلید محافظ موتور، شاسی و چراغ صنعتی را ارائه می‌کند. برای قیمت XCKM102، استعلام موجودی و خرید لیمیت سوئیچ XCKM102 بهتر است کد کامل محصول را هنگام سفارش اعلام کنید.

---

سوالات متداول لیمیت سوئیچ XCKM102

لیمیت سوئیچ XCKM102 چند کنتاکت دارد؟

این مدل دارای یک کنتاکت NC و یک کنتاکت NO است؛ یعنی در مجموع دو پل دارد.

نوع عملگر XCKM102 چیست؟

عملگر این مدل پلانجر غلتکی فلزی فنردار است و حرکت آن به‌صورت خطی انجام می‌شود.

درجه حفاظت XCKM102 چقدر است؟

درجه حفاظت این محصول IP66 مطابق استاندارد IEC 60529 است.

دمای کاری XCKM102 چقدر است؟

محدوده دمای کاری این لیمیت سوئیچ 25- تا 70+ درجه سانتی‌گراد است.

ورودی کابل XCKM102 چیست؟

این مدل دارای 3 ورودی رزوه‌دار برای گلند Pg11 است.

ابعاد لیمیت سوئیچ XCKM102 چقدر است؟

ابعاد بدنه 64×64×30 میلی‌متر است.

وزن XCKM102 چقدر است؟

وزن خالص اعلام‌شده برای محصول حدود 255 گرم است.

آیا XCKM102 دارای Positive Opening است؟

بله. سازنده برای این مدل قابلیت Positive Opening را اعلام کرده و حداقل نیروی Positive Opening برابر 36 نیوتن است.
