معرفی کامل لیمیت سوئیچ Telemecanique XCKM110

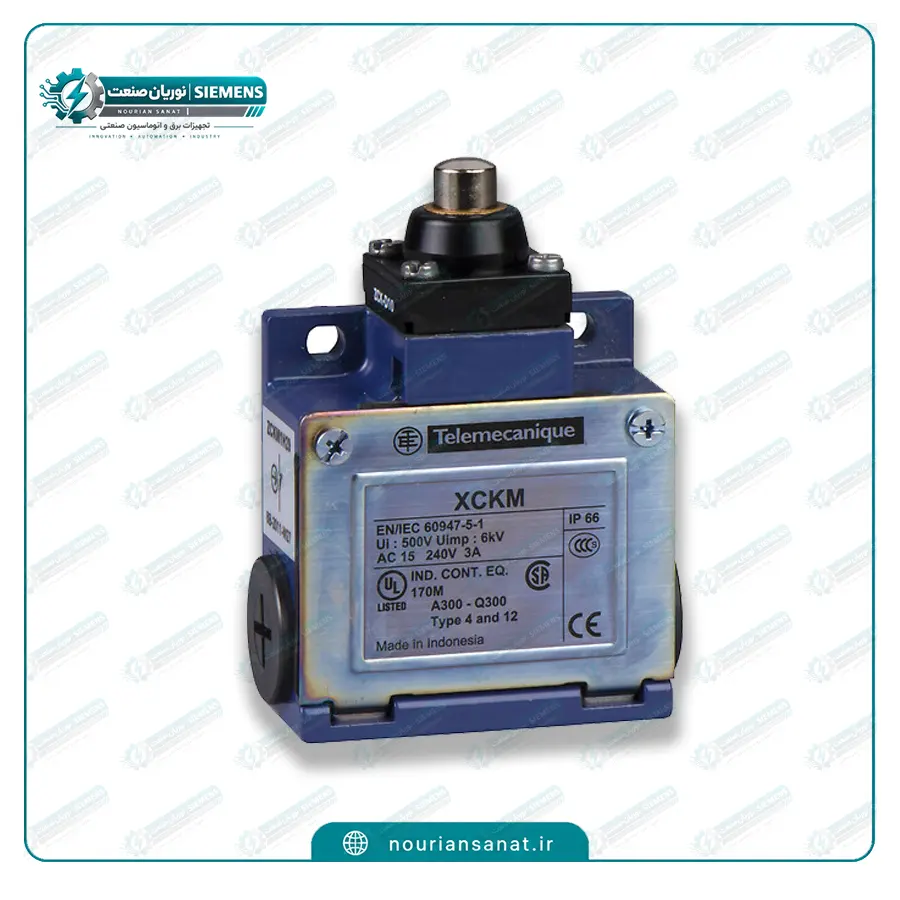

لیمیت سوئیچ Telemecanique XCKM110 یکی از محصولات سری XC Standard شرکت Telemecanique Sensors است که برای تشخیص موقعیت، انتهای حرکت و وضعیت قطعات متحرک در ماشین‌آلات صنعتی طراحی شده است. این مدل با ساختار فلزی و عملگر پیستونی، برای کاربردهایی مناسب است که قطعه متحرک باید مستقیماً از انتهای عملگر به لیمیت سوئیچ فشار وارد کند. در مشخصات رسمی، XCKM110 به‌عنوان یک Limit Switch با Plunger Head معرفی شده و کد کامل محصول آن XCKM110 است.

یکی از مهم‌ترین ویژگی‌های این مدل، عملگر Spring Return Plunger Metal است. برخلاف مدل‌هایی از سری XCKM که از میله یا غلتک استفاده می‌کنند، XCKM110 از یک پیستون فلزی فنردار استفاده می‌کند و حرکت عملگر آن خطی است. نوع نزدیک‌شدن قطعه نیز Vertical Approach، یک‌جهته بوده و تحریک سوئیچ از قسمت انتهایی عملگر انجام می‌شود. بنابراین این مدل برای مکانیزم‌هایی مناسب است که نقطه تشخیص در انتهای مسیر و در امتداد مستقیم عملگر قرار دارد.

ساختار کنتاکت XCKM110

از نظر الکتریکی، XCKM110 دارای دو پل و ترکیب 1NC + 1NO است. کنتاکت NC با ترمینال‌های 21-22 و کنتاکت NO با ترمینال‌های 13-14 مشخص می‌شوند. عملکرد کنتاکت‌ها از نوع Snap Action است؛ بنابراین تغییر وضعیت کنتاکت با عملکرد سریع انجام می‌شود.

این مدل همچنین دارای Positive Opening است. طبق دیتاشیت رسمی، حداقل نیروی لازم برای عملکرد Positive Opening برابر با 45 نیوتن و حداقل نیروی تحریک برابر با 15 نیوتن اعلام شده است. وجود Positive Opening یکی از تفاوت‌های مهم XCKM110 نسبت به برخی مدل‌های دیگر لیمیت سوئیچ است و در انتخاب محصول برای کاربردهای خاص کنترلی و ایمنی باید مورد توجه قرار گیرد.

ورودی کابل و روش اتصال

لیمیت سوئیچ Telemecanique XCKM110 دارای سه ورودی کابل رزوه‌دار PG11 است. این ویژگی امکان انتخاب مسیر ورود کابل متناسب با نحوه نصب را فراهم می‌کند.

اتصال الکتریکی محصول از طریق Screw-Clamp Terminals انجام می‌شود و ظرفیت اتصال ترمینال‌ها برای سیم‌هایی در محدوده 0.34 تا 1.5 میلی‌متر مربع طبق مشخصات سازنده اعلام شده است.

در هنگام خرید، توجه به PG11 اهمیت زیادی دارد؛ زیرا مدل‌های مشابه مانند XCKM110H29 دارای ورودی کابل M20 × 1.5 هستند و نباید صرفاً به دلیل شباهت کد، این دو مدل را یکسان در نظر گرفت.

بدنه فلزی و حفاظت IP66

بدنه XCKM110 از Zamak ساخته شده است. Zamak یک آلیاژ پایه روی است که در تجهیزات صنعتی برای ایجاد بدنه‌های مقاوم و مستحکم استفاده می‌شود. نصب این محصول نیز By the Body یا از طریق بدنه انجام می‌شود.

یکی دیگر از ویژگی‌های مهم این محصول، درجه حفاظت IP66 مطابق IEC 60529 است. این سطح حفاظت، XCKM110 را برای بسیاری از محیط‌های صنعتی که تجهیزات در معرض گردوغبار و آب قرار می‌گیرند مناسب می‌کند؛ البته IP66 به معنی مناسب بودن محصول برای غوطه‌وری دائم در آب نیست و شرایط واقعی محیط باید هنگام انتخاب بررسی شود.

XCKM110 همچنین دارای درجه حفاظت مکانیکی IK05 است و کلاس حفاظت الکتریکی آن Class I اعلام شده است. سازنده مقاومت در برابر شوک 50 gn برای 11 میلی‌ثانیه و مقاومت در برابر ارتعاش 25 gn در محدوده 10 تا 500 هرتز را نیز مشخص کرده است.

دمای کاری و عملکرد مکانیکی

محدوده دمای محیط برای عملکرد 25- تا 70+ درجه سانتی‌گراد است. محدوده دمای نگهداری نیز 40- تا 70+ درجه سانتی‌گراد اعلام شده است.

از نظر عملکرد مکانیکی، XCKM110 دارای عمر مکانیکی 20 میلیون سیکل است. دقت تکرار نقطه تریپ نیز 0.05 میلی‌متر در یک میلیون سیکل کاری اعلام شده است. این مشخصات نشان می‌دهند که محصول برای استفاده مداوم در کاربردهای صنعتی و مکانیزم‌هایی که نیاز به تشخیص تکرارشونده موقعیت دارند طراحی شده است.

حداقل سرعت تحریک این مدل 0.01 متر بر دقیقه و حداکثر سرعت تحریک 0.5 متر بر ثانیه است. همچنین حداقل نیروی لازم برای تحریک 15 نیوتن اعلام شده است.

مشخصات الکتریکی

XCKM110 در رده A300 / AC-15 دارای مقدار نامی 3 آمپر در 240 ولت AC و در رده Q300 / DC-13 دارای مقدار نامی 0.27 آمپر در 250 ولت DC است.

جریان حرارتی متعارف محصورشده نیز 10 آمپر AC اعلام شده است. ولتاژ عایقی نامی محصول بسته به استاندارد مورد استفاده تا 500 ولت و ولتاژ تحمل ضربه‌ای نامی 6 کیلوولت است. برای حفاظت در برابر اتصال کوتاه، سازنده استفاده از فیوز کارتریجی 10A نوع gG را مشخص کرده است.

کاربردهای لیمیت سوئیچ XCKM110

به دلیل استفاده از عملگر پیستونی فلزی و تحریک از انتهای مسیر، XCKM110 برای طیف متنوعی از کاربردهای صنعتی مناسب است، از جمله:

• تشخیص انتهای حرکت ماشین‌آلات
• تشخیص موقعیت قطعات مکانیکی
• ماشین‌آلات صنعتی
• خطوط تولید و مونتاژ
• سیستم‌های اتوماسیون صنعتی
• ماشین‌آلات بسته‌بندی
• تجهیزات انتقال مواد
• کنترل حرکت مکانیزم‌ها
• تشخیص حضور قطعه
• مدارهای فرمان صنعتی
• تجهیزات مکانیکی با حرکت خطی
• سیستم‌هایی که نیاز به Positive Opening دارند

در انتخاب این محصول باید سرعت و نیروی برخورد قطعه با عملگر، جهت حرکت، شرایط محیطی و مشخصات الکتریکی مدار کنترل با مشخصات فنی محصول مطابقت داده شود.

چرا XCKM110 را از نوریان صنعت تهیه کنیم؟

انتخاب لیمیت سوئیچ صنعتی فقط بر اساس نام برند کافی نیست و کد دقیق محصول، نوع عملگر، تعداد کنتاکت، ورودی کابل و مکانیزم عملکرد باید بررسی شود. XCKM110 یک مدل مشخص با عملگر پیستونی فلزی، ورودی PG11 و کنتاکت 1NO+1NC است.

نوریان صنعت با تمرکز بر تأمین تجهیزات برق صنعتی و اتوماسیون، بستری برای استعلام و خرید تجهیزات صنعتی از جمله لیمیت سوئیچ‌های Telemecanique فراهم می‌کند. در زمان استعلام خرید لیمیت سوئیچ Telemecanique XCKM110 بهتر است کد کامل محصول را اعلام کنید تا مدل موردنظر با مشخصات صحیح بررسی شود.

---

جدول مشخصات فنی Telemecanique XCKM110

مشخصات اصلی جدول از دیتاشیت رسمی XCKM110 استخراج شده است.

---

سوالات متداول XCKM110

لیمیت سوئیچ Telemecanique XCKM110 چیست؟

XCKM110 یک لیمیت سوئیچ صنعتی از سری XC Standard است که برای تشخیص موقعیت و انتهای حرکت قطعات در ماشین‌آلات و سیستم‌های اتوماسیون صنعتی استفاده می‌شود.

XCKM110 چند کنتاکت دارد؟

این مدل دارای 1 کنتاکت NC و 1 کنتاکت NO است. کنتاکت‌ها با عملکرد Snap Action کار می‌کنند.

نوع عملگر XCKM110 چیست؟

عملگر این مدل از نوع Spring Return Metal Plunger یا پیستون فلزی فنردار است. حرکت عملگر خطی بوده و تحریک از انتهای آن انجام می‌شود.

آیا XCKM110 دارای Positive Opening است؟

بله. XCKM110 طبق مشخصات رسمی دارای Positive Opening است و حداقل نیروی Positive Opening آن 45 نیوتن اعلام شده است.

ورودی کابل XCKM110 چیست؟

این مدل دارای 3 ورودی کابل PG11 است. بنابراین در هنگام خرید باید XCKM110 را با مدل‌های دارای ورودی M20 اشتباه نگیرید.

درجه حفاظت XCKM110 چقدر است؟

درجه حفاظت این لیمیت سوئیچ IP66 و درجه حفاظت مکانیکی آن IK05 است.

جنس بدنه XCKM110 چیست؟

بدنه این مدل از Zamak ساخته شده و ساختار کلی محصول فلزی است.

دمای کاری XCKM110 چقدر است؟

دمای کاری این مدل 25- تا 70+ درجه سانتی‌گراد است. محدوده دمای نگهداری نیز 40- تا 70+ درجه سانتی‌گراد اعلام شده است.

ابعاد XCKM110 چقدر است؟

ابعاد بدنه محصول 64 × 64 × 30 میلی‌متر اعلام شده است. وزن خالص نیز 0.25 کیلوگرم است.

تفاوت XCKM110 با XCKM110H29 چیست؟

تفاوت مهم این دو مدل در ورودی کابل است. XCKM110 دارای ورودی PG11 است، در حالی که XCKM110H29 دارای 3 ورودی M20 × 1.5 است.

XCKM110 برای چه کاربردهایی مناسب است؟

این مدل برای تشخیص انتهای حرکت، موقعیت قطعات، ماشین‌آلات تولیدی، تجهیزات اتوماسیون، خطوط مونتاژ و مکانیزم‌هایی که نیاز به تحریک خطی از انتهای عملگر دارند مناسب است.
