معرفی کامل محصول لیمیت سوئیچ Telemecanique XCKMR54D1

لیمیت سوئیچ Telemecanique XCKMR54D1 یکی از مدل‌های تخصصی سری OsiSense XC شرکت Telemecanique Sensors است که برای کاربردهای بالابری و جابه‌جایی مکانیکی طراحی شده است. برخلاف لیمیت‌سوئیچ‌های عمومی سری XCKM که بیشتر برای تشخیص ساده موقعیت و انتهای حرکت ماشین‌آلات استفاده می‌شوند، XCKMR54D1 دارای ساختار ویژه‌ای برای کاربردهای Hoisting and Mechanical Handling است.

کد محصول دقیق این مدل XCKMR54D1 است و در مشخصات رسمی به‌عنوان یک Limit Switch با فرمت Special Format معرفی شده است. بدنه ثابت بوده و هد محصول از نوع Rotary Head است. بدنه و هد هر دو از Zamak ساخته شده‌اند و نصب محصول از طریق بدنه انجام می‌شود.

نوع عملگر XCKMR54D1

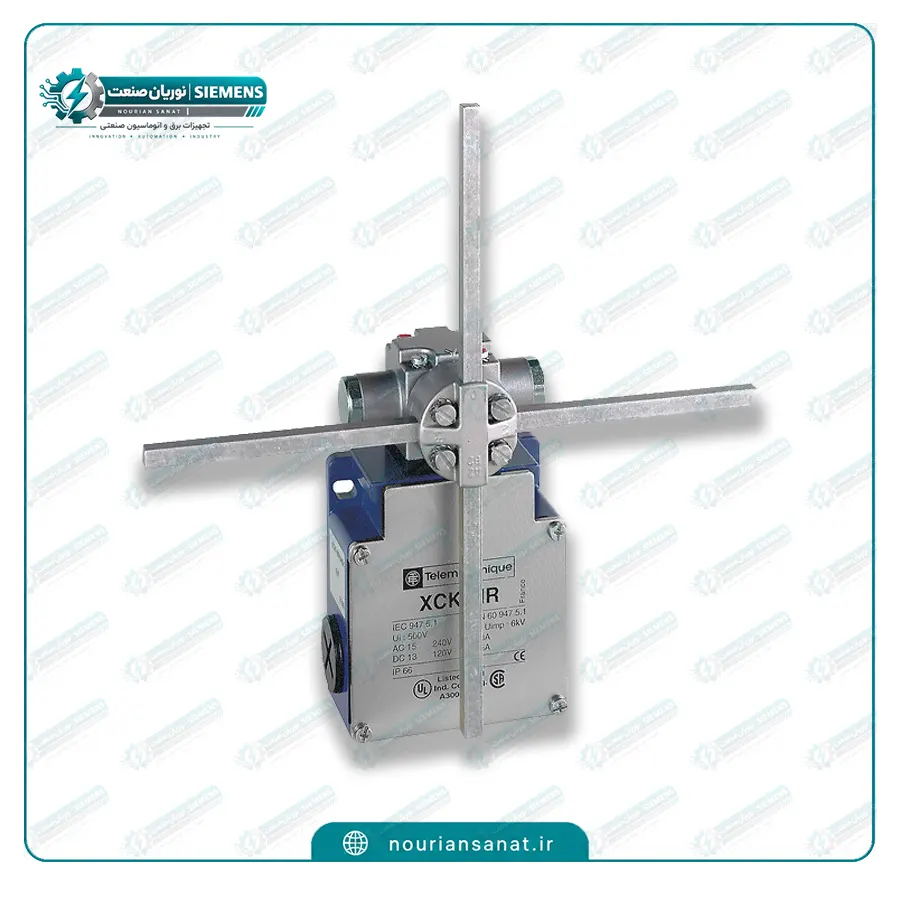

یکی از مهم‌ترین ویژگی‌های XCKMR54D1، عملگر آن است. این مدل به Stay Put Crossed Rods Lever Metal Square Rod 6 mm مجهز شده است. این عملگر از دو میله فلزی متقاطع یا صلیبی با مقطع مربع 6 میلی‌متر تشکیل شده و طول آن 200 میلی‌متر است.

اصطلاح Stay Put به مکانیزم نگه‌دارنده وضعیت عملگر اشاره دارد؛ بنابراین این مدل با لیمیت‌سوئیچ‌هایی که دارای اهرم غلتکی فنردار معمولی هستند یکسان نیست.

هد محصول از نوع Rotary است و حرکت عملگر نیز به‌صورت چرخشی انجام می‌شود. نوع نزدیک‌شدن قطعه به عملگر Lateral Approach در دو جهت است؛ بنابراین قطعه متحرک می‌تواند از دو جهت جانبی باعث تغییر وضعیت سوئیچ شود.

کاربرد تخصصی در تجهیزات بالابری

XCKMR54D1 به‌طور مشخص برای تجهیزات بالابری و سیستم‌های جابه‌جایی مکانیکی طراحی شده است. این ویژگی آن را برای کاربردهایی مانند ماشین‌آلات جابه‌جایی، تجهیزات بالابر و سیستم‌هایی که کنترل انتهای حرکت و موقعیت مکانیکی در آن‌ها اهمیت دارد، مناسب می‌کند.

در این نوع کاربردها، لیمیت سوئیچ باید بتواند وضعیت مکانیکی سیستم را به مدار کنترل منتقل کند. طراحی XCKMR54D1 با میله‌های متقاطع فلزی و هد چرخشی برای چنین شرایطی در نظر گرفته شده است.

البته انتخاب لیمیت سوئیچ در تجهیزات بالابری باید بر اساس طراحی کل سیستم، الزامات ایمنی، بار مکانیکی، سرعت حرکت و استانداردهای مربوط به ماشین انجام شود.

چهار کنتاکت NC و عملکرد Slow-Break

یکی از مهم‌ترین تفاوت‌های XCKMR54D1 با مدل‌های معمولی XCKM، ساختار کنتاکت آن است.

این مدل دارای:

• 4 کنتاکت NC
• ساختار 2 × (2 NC)
• عملکرد Slow-Break
• کنتاکت‌های Staggered
• Positive Opening

است.

در نقشه سیم‌کشی رسمی، دو مدار دوپل NC به‌صورت Break Before Make و Slow Break نشان داده شده‌اند و کنتاکت‌ها غیرقابل تعویض هستند. ترمینال‌های مشخص‌شده برای کنتاکت‌ها عبارت‌اند از 11-12 و 21-22.

این ساختار برای کاربردهایی که به چند مدار NC و تشخیص موقعیت در تجهیزات بالابری نیاز دارند اهمیت ویژه‌ای دارد.

Positive Opening

XCKMR54D1 دارای Positive Opening است. این ویژگی در مشخصات رسمی محصول به‌صورت صریح اعلام شده است.

Positive Opening در لیمیت‌سوئیچ‌های صنعتی برای اطمینان از باز شدن مکانیکی کنتاکت NC تحت شرایط مشخص طراحی به کار می‌رود و در کاربردهای مرتبط با محدودکردن حرکت اهمیت دارد.

با این حال، وجود Positive Opening به‌تنهایی به معنی آن نیست که هر استفاده از این محصول الزاماً یک کاربرد ایمنی کامل محسوب می‌شود؛ طراحی مدار ایمنی باید بر اساس استاندارد و معماری کل سیستم انجام شود.

ورودی کابل XCKMR54D1

این مدل دارای 3 ورودی کابل رزوه‌دار Pg13.5 است. محدوده قطر خارجی کابل برای گلند اعلام‌شده توسط سازنده 9 تا 12 میلی‌متر است.

این مشخصه هنگام خرید اهمیت زیادی دارد؛ زیرا مدل‌های مشابه خانواده XCKMR ممکن است با ورودی کابل متفاوت عرضه شوند.

بنابراین هنگام سفارش، به‌جای عنوان کلی «لیمیت سوئیچ Telemecanique»، حتماً کد کامل XCKMR54D1 را اعلام کنید.

روش اتصال

اتصال الکتریکی XCKMR54D1 از طریق Screw-Clamp Terminals انجام می‌شود. ظرفیت اتصال ترمینال‌ها برای سیم در محدوده 0.5 تا 2.5 میلی‌متر مربع اعلام شده است.

این ساختار امکان اتصال مستقیم سیم‌ها به ترمینال‌های داخلی لیمیت سوئیچ را فراهم می‌کند.

بدنه فلزی Zamak و حفاظت IP66

بدنه XCKMR54D1 از Zamak ساخته شده و هد نیز جنس Zamak دارد. ساختار فلزی محصول برای استفاده در محیط‌های صنعتی طراحی شده است.

این لیمیت سوئیچ دارای درجه حفاظت IP66 مطابق IEC 60529 است. بنابراین در برابر ورود گردوغبار و پاشش شدید آب در شرایط تعیین‌شده استاندارد محافظت می‌شود.

درجه حفاظت مکانیکی محصول نیز IK07 مطابق IEC 62262 است. همچنین کلاس حفاظت الکتریکی آن Class I اعلام شده است.

مقاومت در برابر ضربه و ارتعاش

در تجهیزات بالابری و جابه‌جایی، مقاومت در برابر ارتعاش و شوک اهمیت زیادی دارد. برای XCKMR54D1، سازنده مقاومت در برابر شوک 50 gn مطابق IEC 60068-2-27 و مقاومت در برابر ارتعاش 25 gn در فرکانس 10 تا 500 هرتز مطابق IEC 60068-2-6 را اعلام کرده است.

این مشخصات نشان می‌دهد محصول برای شرایط صنعتی و مکانیکی طراحی شده است، هرچند انتخاب نهایی باید با شرایط واقعی نصب و کاربرد مطابقت داشته باشد.

مشخصات الکتریکی

XCKMR54D1 در رده کاری A300 / AC-15 دارای جریان نامی 3 آمپر در 240 ولت AC و جریان حرارتی متعارف 10 آمپر است.

در مدارهای DC نیز رده کاری Q150 / DC-13 با 0.55 آمپر در 125 ولت DC اعلام شده است. این مقادیر باید در طراحی مدار کنترل و انتخاب حفاظت مناسب در نظر گرفته شوند.

استانداردها و گواهی‌ها

XCKMR54D1 مطابق استانداردهای صنعتی از جمله:

• IEC 60947-5-1
• UL 508
• CSA C22.2 No. 14

ارائه شده و دارای گواهی‌های CE، CCC، CSA و UL است.

این موضوع برای استفاده در تجهیزات صنعتی و پروژه‌هایی که مستندات و انطباق استانداردی اهمیت دارد، یک مزیت محسوب می‌شود.

---

کاربردهای لیمیت سوئیچ XCKMR54D1

مهم‌ترین کاربرد این مدل، تجهیزات بالابری و جابه‌جایی مکانیکی است. از جمله:

• جرثقیل‌های صنعتی
• تجهیزات بالابر
• سیستم‌های Hoisting
• ماشین‌آلات جابه‌جایی مواد
• تجهیزات انتقال مکانیکی
• تشخیص انتهای حرکت تجهیزات بالابری
• کنترل موقعیت مکانیزم‌های متحرک
• ماشین‌آلات صنعتی سنگین
• سیستم‌های محدودکننده حرکت
• مدارهای کنترل تجهیزات مکانیکی

چرا XCKMR54D1؟

اگر به دنبال خرید لیمیت سوئیچ Telemecanique برای جرثقیل و تجهیزات بالابری هستید، XCKMR54D1 به دلیل طراحی تخصصی، میله‌های متقاطع فلزی 200 میلی‌متری، هد چرخشی، چهار کنتاکت NC، Positive Opening و حفاظت IP66، یکی از مدل‌های تخصصی این خانواده محسوب می‌شود.

نوریان صنعت با تمرکز بر تأمین تجهیزات برق صنعتی و اتوماسیون، امکان استعلام و تهیه لیمیت‌سوئیچ‌های Telemecanique را برای کاربردهای صنعتی فراهم می‌کند. هنگام استعلام، کد دقیق XCKMR54D1 را اعلام کنید تا محصول بر اساس مشخصات واقعی همین مدل بررسی شود.

---

جدول مشخصات فنی Telemecanique XCKMR54D1

مشخصات فوق از صفحه رسمی Telemecanique Sensors و دیتاشیت XCKMR54D1 استخراج شده‌اند.

---

سوالات متداول XCKMR54D1

لیمیت سوئیچ Telemecanique XCKMR54D1 چیست؟

XCKMR54D1 یک لیمیت سوئیچ تخصصی سری OsiSense XC است که برای کاربردهای بالابری و جابه‌جایی مکانیکی طراحی شده است.

XCKMR54D1 چند کنتاکت دارد؟

این مدل دارای 4 کنتاکت NC در ساختار 2 × (2 NC) است. عملکرد کنتاکت‌ها Slow-Break و Staggered است.

نوع عملگر XCKMR54D1 چیست؟

عملگر این مدل از نوع Stay Put Crossed Rods Lever است و از میله‌های فلزی متقاطع با مقطع مربع 6 میلی‌متر و طول 200 میلی‌متر استفاده می‌کند.

آیا XCKMR54D1 دارای Positive Opening است؟

بله. XCKMR54D1 دارای Positive Opening است.

ورودی کابل XCKMR54D1 چیست؟

این مدل دارای 3 ورودی کابل Pg13.5 برای کابل‌هایی با قطر خارجی 9 تا 12 میلی‌متر است.

درجه حفاظت XCKMR54D1 چقدر است؟

درجه حفاظت این محصول IP66 و درجه حفاظت مکانیکی آن IK07 است.

جنس بدنه XCKMR54D1 چیست؟

بدنه و هد محصول از Zamak ساخته شده‌اند.

XCKMR54D1 برای چه کاربردی ساخته شده است؟

کاربرد تخصصی اعلام‌شده توسط سازنده برای این محصول Hoisting and Mechanical Handling، یعنی تجهیزات بالابری و جابه‌جایی مکانیکی است.

تفاوت XCKMR54D1 و XCKMR54D2 چیست؟

طبق اعلام Schneider Electric، تفاوت اصلی این دو مدل در جهت قرارگیری هد و میله‌های صلیبی نسبت به بدنه است؛ در XCKMR54D1 میله‌های صلیبی در قسمت جلوی سوئیچ قرار دارند، در حالی که XCKMR54D2 آرایش معکوس دارد.

آیا XCKMR54D1 برای جرثقیل مناسب است؟

این مدل به‌طور مشخص برای کاربردهای بالابری و جابه‌جایی مکانیکی طراحی شده است و بنابراین می‌تواند در تجهیزات مرتبط با جرثقیل و سیستم‌های بالابری مورد استفاده قرار گیرد؛ انتخاب نهایی باید بر اساس طراحی و الزامات ایمنی کل سیستم انجام شود.
