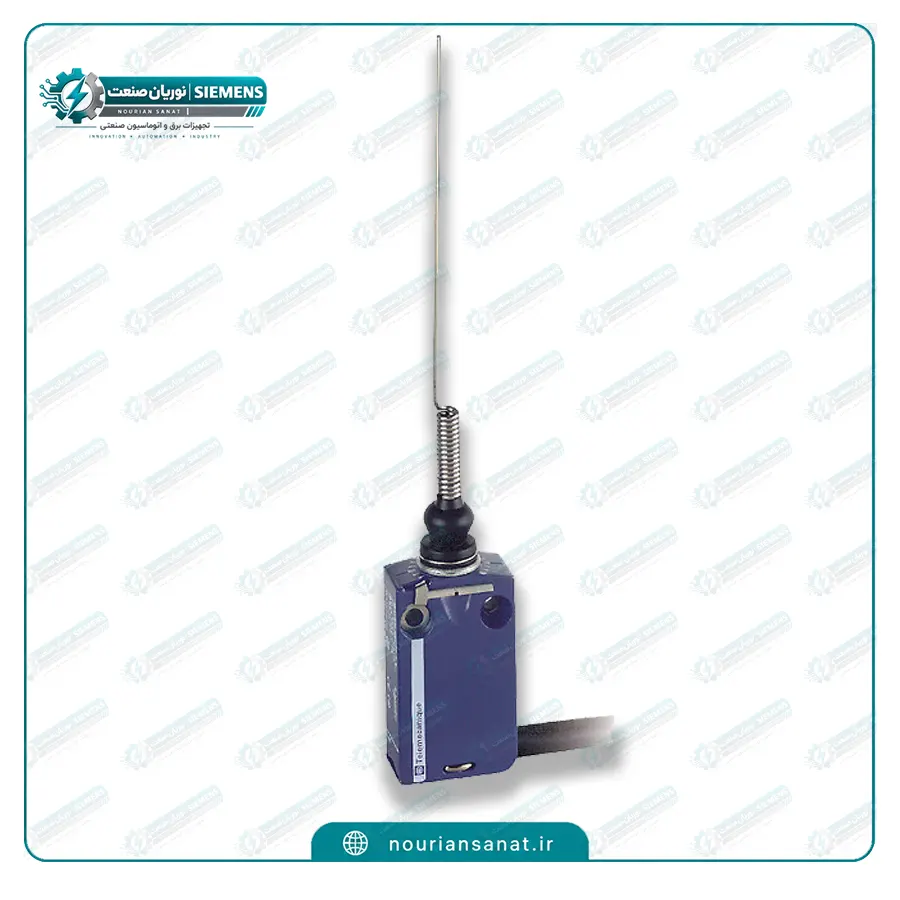

معرفی محصول لیمیت سوئیچ Telemecanique XCMD2106L1

لیمیت سوئیچ Telemecanique XCMD2106L1 یکی از لیمیت سوئیچ‌های مینیاتوری سری XC Standard شرکت Telemecanique Sensors و از خانواده XCMD است. این محصول برای تشخیص موقعیت و حرکت قطعات مکانیکی در ماشین‌آلات و سیستم‌های اتوماسیون طراحی شده و به دلیل ابعاد کوچک، ساختار فلزی و عملگر چندجهته، برای نصب در فضاهای محدود گزینه مناسبی محسوب می‌شود. سازنده این مدل را با عنوان Limit Switch, XCMD, Cat’s Whisker, 1NC+1 NO, Snap, 1 m معرفی کرده است.

بدنه XCMD2106L1 از Zamak ساخته شده و هد آن نیز از Zamak است. طراحی محصول از نوع Miniature بوده و نصب آن از طریق بدنه انجام می‌شود. هد لیمیت سوئیچ از نوع Multi-directional Head است؛ به همین دلیل عملگر می‌تواند در جهات مختلف توسط قطعه متحرک تحریک شود.

عملگر Cat’s Whisker

مهم‌ترین ویژگی XCMD2106L1، نوع عملگر آن است. این مدل به Spring Return Cat’s Whisker مجهز شده است. Cat’s Whisker را می‌توان به‌صورت فنر میله‌ای یا عملگر سیمی فنری چندجهته در نظر گرفت.

برخلاف مدل‌هایی مانند XCMD2102L1 که از پیستون غلتکی استفاده می‌کنند، در XCMD2106L1 قطعه متحرک می‌تواند با تماس با میله فنری باعث تحریک سوئیچ شود. سازنده نوع نزدیک‌شدن را Multi-directional Approach اعلام کرده و تحریک سوئیچ می‌تواند توسط هر قطعه متحرکی انجام شود.

این طراحی برای مکانیزم‌هایی که جهت حرکت قطعه نسبت به لیمیت سوئیچ ثابت نیست یا احتمال نزدیک‌شدن قطعه از جهات مختلف وجود دارد، کاربردی است.

کنتاکت‌های XCMD2106L1

این لیمیت سوئیچ دارای 2 پل و ترکیب:

• 1 کنتاکت NC
• 1 کنتاکت NO
• عملکرد Snap Action

است.

وجود هم‌زمان کنتاکت باز و بسته، امکان استفاده از XCMD2106L1 در مدارهای مختلف فرمان و کنترل را فراهم می‌کند. عملکرد Snap Action نیز باعث تغییر سریع وضعیت کنتاکت هنگام عبور عملگر از نقطه عملکرد می‌شود.

نکته مهم این است که XCMD2106L1 دارای Positive Opening نیست. این مورد به‌صورت صریح در دیتاشیت رسمی سازنده با عبارت Without درج شده است. بنابراین نباید مشخصات این مدل را با مدل‌های XCMD دارای Positive Opening یکسان در نظر گرفت.

کابل 1 متری

یکی دیگر از ویژگی‌های مهم این مدل، اتصال پیش‌کابل‌شده آن است. XCMD2106L1 با کابل 1 متری عرضه می‌شود و ترکیب کابل آن 5 × 0.75 mm² است. جنس عایق سیم PvR اعلام شده و اتصال الکتریکی از نوع Removable Cable Connector است.

وجود کابل کارخانه‌ای 1 متری باعث می‌شود در هنگام نصب، نیازی به ایجاد اتصال داخلی به ترمینال‌های پیچی معمولی وجود نداشته باشد. البته در طراحی تابلو یا ماشین‌آلات باید طول کابل و مسیر عبور آن از قبل در نظر گرفته شود.

بدنه فلزی Zamak

بدنه و هد XCMD2106L1 از Zamak ساخته شده‌اند. Zamak یک آلیاژ پایه روی است که در بسیاری از تجهیزات صنعتی برای ایجاد بدنه‌ای مقاوم و مناسب برای تجهیزات مکانیکی استفاده می‌شود.

این مدل با ابعاد کوچک 30 × 50 × 16 میلی‌متر طراحی شده است و همین ابعاد باعث شده در دسته لیمیت سوئیچ‌های مینیاتوری قرار گیرد.

در نتیجه اگر در یک دستگاه صنعتی فضای کافی برای نصب یک لیمیت سوئیچ استاندارد و بزرگ وجود نداشته باشد، خانواده XCMD می‌تواند انتخاب مناسب‌تری باشد.

درجه حفاظت IP66، IP67 و IP68

یکی از مزایای مهم XCMD2106L1، سطح حفاظت محیطی آن است. طبق مشخصات رسمی Telemecanique Sensors، این محصول دارای:

IP66 / IP67 / IP68

مطابق IEC 60529 است. همچنین درجه حفاظت مکانیکی آن IK06 اعلام شده است.

این سطح حفاظت باعث می‌شود XCMD2106L1 برای بسیاری از محیط‌های صنعتی که در آن‌ها گردوغبار یا تماس با آب وجود دارد مناسب باشد.

با این حال IP68 نیز باید مطابق شرایط آزمون و محدودیت‌های اعلام‌شده توسط سازنده تفسیر شود و نباید آن را به معنی مناسب‌بودن برای هر نوع غوطه‌وری دائمی دانست.

مقاومت در برابر ضربه و ارتعاش

برای XCMD2106L1 مقاومت در برابر شوک 25 gn برای 18 میلی‌ثانیه و مقاومت در برابر ارتعاش 5 gn در محدوده 10 تا 500 هرتز اعلام شده است. این مقادیر به‌ترتیب مطابق استانداردهای IEC 60068-2-27 و IEC 60068-2-6 هستند.

این ویژگی برای استفاده در ماشین‌آلاتی که دارای لرزش یا ضربه مکانیکی هستند اهمیت دارد.

مشخصات الکتریکی

XCMD2106L1 در رده کاری B300 / AC-15 دارای جریان کاری 1.5 آمپر در 240 ولت AC است. در رده R300 / DC-13 نیز جریان کاری 0.1 آمپر در 250 ولت DC اعلام شده است.

ولتاژ عایقی نامی محصول برابر با:

• 400V مطابق IEC 60947-5-1
• 300V مطابق UL 508
• 300V مطابق CSA C22.2 No.14

است.

ولتاژ تحمل ضربه‌ای نامی نیز 4kV اعلام شده است و حفاظت اتصال کوتاه پیشنهادی سازنده فیوز کارتریجی 6A نوع gG است.

عمر مکانیکی و سرعت تحریک

عمر مکانیکی XCMD2106L1 برابر 5 میلیون سیکل اعلام شده است. در شرایط مشخص DC-13 نیز سازنده عمر الکتریکی 5 میلیون سیکل را اعلام کرده است.

حداقل نیروی تحریک محصول 0.1 نیوتن و حداکثر سرعت تحریک آن 1 متر بر ثانیه است. این مشخصات در انتخاب لیمیت سوئیچ برای مکانیزم‌های سریع و حساس اهمیت دارند.

---

کاربردهای لیمیت سوئیچ Telemecanique XCMD2106L1

به دلیل وجود عملگر Cat’s Whisker چندجهته، این مدل برای کاربردهایی مناسب است که قطعه متحرک می‌تواند از جهات مختلف با عملگر تماس پیدا کند.

کاربردهای متداول آن شامل:

• تشخیص حضور قطعه
• تشخیص موقعیت قطعات
• تشخیص انتهای مسیر
• ماشین‌آلات صنعتی
• خطوط تولید
• خطوط مونتاژ
• ماشین‌آلات بسته‌بندی
• تجهیزات انتقال مواد
• دستگاه‌های اتوماسیون صنعتی
• ماشین‌آلات CNC
• تجهیزات مکانیکی
• کنترل حرکت مکانیزم‌ها
• سیستم‌های فرمان صنعتی
• ماشین‌آلات با فضای نصب محدود

چرا XCMD2106L1 را انتخاب کنیم؟

اگر هدف شما خرید لیمیت سوئیچ Telemecanique XCMD2106L1 است، مهم‌ترین مزیت این مدل ترکیب ابعاد مینیاتوری، بدنه فلزی Zamak، عملگر فنری Cat’s Whisker چندجهته، کنتاکت 1NO+1NC، عملکرد Snap Action، کابل 1 متری و حفاظت IP66/IP67/IP68 است.

در مقایسه با لیمیت‌سوئیچ‌های پیستونی یا غلتکی، عملگر Cat’s Whisker آزادی بیشتری برای تحریک از جهات مختلف ایجاد می‌کند و به همین دلیل در برخی مکانیزم‌های خاص انتخاب مناسب‌تری است.

نوریان صنعت می‌تواند این محصول را در دسته تجهیزات برق صنعتی و اتوماسیون صنعتی به مشتریان ارائه کند. هنگام استعلام قیمت لیمیت سوئیچ XCMD2106L1 حتماً کد کامل محصول را اعلام کنید تا مدل دارای عملگر Cat’s Whisker و کابل 1 متری با مدل‌های مشابه اشتباه نشود.

---

جدول مشخصات فنی XCMD2106L1

تمام مقادیر اصلی این جدول از دیتاشیت و صفحه رسمی همین کد XCMD2106L1 گرفته شده‌اند.

---

سوالات متداول لیمیت سوئیچ XCMD2106L1

لیمیت سوئیچ Telemecanique XCMD2106L1 چیست؟

XCMD2106L1 یک لیمیت سوئیچ مینیاتوری صنعتی از سری XC Standard است که برای تشخیص موقعیت، حضور قطعه و حرکت مکانیکی در ماشین‌آلات استفاده می‌شود.

XCMD2106L1 چند کنتاکت دارد؟

این مدل دارای 1 کنتاکت NC و 1 کنتاکت NO با عملکرد Snap Action است.

نوع عملگر XCMD2106L1 چیست؟

عملگر آن Spring Return Cat’s Whisker یا عملگر فنری میله‌ای چندجهته است.

آیا XCMD2106L1 Positive Opening دارد؟

خیر. طبق دیتاشیت رسمی، این مدل Positive Opening ندارد.

طول کابل XCMD2106L1 چقدر است؟

این مدل با کابل 1 متری و ترکیب 5 × 0.75 mm² عرضه می‌شود.

درجه حفاظت XCMD2106L1 چقدر است؟

درجه حفاظت آن IP66، IP67 و IP68 و درجه حفاظت مکانیکی آن IK06 است.

جنس بدنه XCMD2106L1 چیست؟

بدنه و هد این محصول از Zamak ساخته شده‌اند.

ابعاد XCMD2106L1 چقدر است؟

ابعاد بدنه این مدل 30 × 50 × 16 میلی‌متر است.

دمای کاری XCMD2106L1 چقدر است؟

محدوده دمای کاری محصول 25- تا 70+ درجه سانتی‌گراد است.

تفاوت XCMD2106L1 با XCMD2102L1 چیست؟

تفاوت اصلی در نوع عملگر است. XCMD2106L1 دارای Cat’s Whisker فنری چندجهته است، درحالی‌که XCMD2102L1 دارای پیستون غلتکی فلزی است. بنابراین نحوه تماس قطعه متحرک با این دو مدل متفاوت است.

XCMD2106L1 برای چه کاربردهایی مناسب است؟

این مدل برای تشخیص موقعیت، حضور قطعه، انتهای حرکت و کنترل حرکت در ماشین‌آلات، خطوط تولید، تجهیزات اتوماسیون، ماشین‌آلات بسته‌بندی و سایر تجهیزات صنعتی مناسب است.
