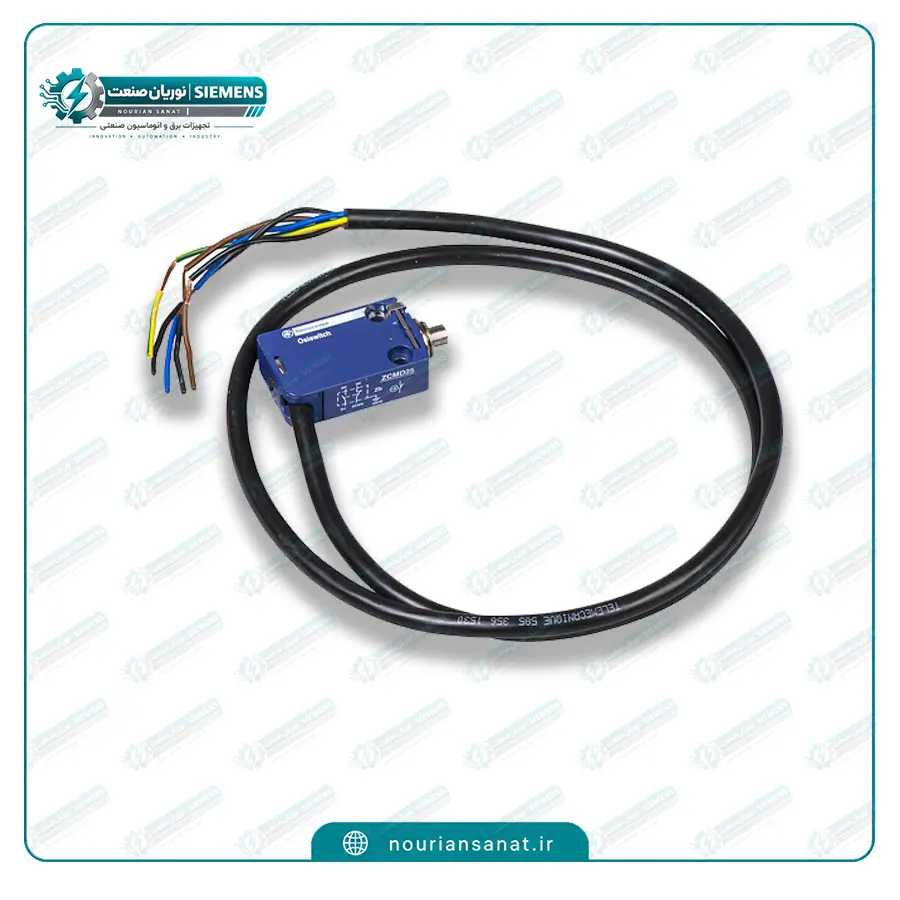

لیمیت سوئیچ Telemecanique XCMD2110L1 یک لیمیت سوئیچ مینیاتوری صنعتی از سری XC Standard است که با بدنه و هد فلزی از جنس Zamak، عملگر پیستونی فلزی فنردار، کنتاکتهای 1NO+1NC و عملکرد Snap Action طراحی شده است. این مدل دارای Positive Opening، کابل 1 متری، درجه حفاظت IP66/IP67/IP68 و نصب از طریق بدنه بوده و برای تشخیص موقعیت، انتهای حرکت و کنترل مکانیزمهای متحرک در ماشینآلات و تجهیزات اتوماسیون صنعتی استفاده میشود.
12,500 تومان
لیمیت سوئیچ Telemecanique XCMD2110L1 یکی از محصولات سری XC Standard شرکت Telemecanique Sensors و از خانواده لیمیت سوئیچهای مینیاتوری XCMD است. این محصول برای تشخیص موقعیت و حرکت قطعات مکانیکی در ماشینآلات صنعتی، خطوط تولید و تجهیزات اتوماسیون طراحی شده است. طبق مشخصات رسمی سازنده، XCMD2110L1 دارای بدنه ثابت فلزی، هد پیستونی، بدنه و هد از جنس Zamak و ساختار مینیاتوری است.
ویژگی اصلی این مدل، Metal End Plunger یا پیستون فلزی انتهایی است. عملگر بهصورت فنری به وضعیت اولیه بازمیگردد و حرکت هد به شکل Linear انجام میشود. نوع نزدیکشدن قطعه نیز Vertical Approach, 1 Direction است؛ بنابراین هنگام طراحی مکانیزم باید مسیر حرکت قطعه نسبت به محور پیستون در نظر گرفته شود.
عملگر این مدل از نوع Spring Return Plunger Metal است. در این ساختار، قطعه متحرک با فشار دادن پیستون باعث تغییر وضعیت کنتاکتهای داخلی میشود و پس از برداشتهشدن نیرو، مکانیزم فنری عملگر را به حالت اولیه بازمیگرداند.
این مدل برای کاربردهایی مناسب است که قطعه متحرک در مسیر مشخص و خطی حرکت میکند و میتوان آن را بهصورت مستقیم به سمت پیستون هدایت کرد.
در مشخصات رسمی، نوع تحریک Switch Actuation: On End اعلام شده است؛ یعنی تحریک از قسمت انتهایی پیستون انجام میشود.
XCMD2110L1 دارای 2 پل و ترکیب 1NC + 1NO است. عملکرد کنتاکتها از نوع Snap Action است. بنابراین در حالت عادی یک کنتاکت باز و یک کنتاکت بسته در اختیار مدار کنترل قرار میگیرد و با تحریک عملگر، وضعیت کنتاکتها تغییر میکند.
این ترکیب برای مدارهای فرمان صنعتی، کنترل موقعیت، تشخیص انتهای حرکت و کنترل مکانیزمهای متحرک کاربرد گستردهای دارد.
یکی از تفاوتهای مهم XCMD2110L1 با برخی مدلهای دیگر XCMD، وجود Positive Opening است. طبق دیتاشیت رسمی، این مدل Positive Opening دارد و حداقل نیروی Positive Opening برابر 42.5 نیوتن و حداقل نیروی لازم برای Tripping برابر 8.5 نیوتن است.
این ویژگی هنگام استفاده از لیمیت سوئیچ در مدارهایی که ملاحظات ایمنی و قطع اجباری کنتاکت اهمیت دارد، یک مشخصه فنی مهم محسوب میشود؛ با این حال، طراحی یک سیستم ایمنی کامل باید بر اساس کل معماری ایمنی ماشین انجام شود.
کد XCMD2110L1 شامل نسخهای است که با کابل 1 متری ارائه میشود. مشخصات کابل این مدل 5 × 0.75 mm² و جنس عایق سیم PvR است. اتصال الکتریکی نیز از نوع Removable Cable Connector است.
وجود کابل کارخانهای 1 متری باعث میشود محصول برای نصب مستقیم در بسیاری از ماشینآلات و تجهیزات صنعتی آماده باشد.
بدنه و هد XCMD2110L1 از Zamak ساخته شدهاند. بدنه محصول از نوع Fixed بوده و روش نصب آن By the Body است. طراحی این لیمیت سوئیچ در ابعاد مینیاتوری انجام شده و ابعاد اصلی آن 30 × 50 × 16 میلیمتر است.
این ساختار باعث میشود XCMD2110L1 در مکانهایی که فضای نصب محدود است، نسبت به لیمیت سوئیچهای بدنه بزرگتر گزینه مناسبی باشد.
XCMD2110L1 دارای درجه حفاظت IP66، IP67 و IP68 مطابق IEC 60529 است. درجه حفاظت مکانیکی آن نیز IK06 اعلام شده است.
این سطح حفاظت، محصول را برای طیف متنوعی از محیطهای صنعتی مناسب میکند؛ خصوصاً محیطهایی که احتمال وجود گردوغبار، رطوبت یا تماس با آب وجود دارد.
البته شرایط دقیق استفاده در محیطهای مرطوب باید با شرایط نصب و الزامات سازنده تطبیق داده شود.
XCMD2110L1 دارای رده کاری B300 / AC-15 با جریان کاری 1.5 آمپر در 240 ولت AC و رده کاری R300 / DC-13 با جریان کاری 0.1 آمپر در 250 ولت DC است.
مقاومت بین ترمینالهای آن حداکثر 25 میلیاهم اعلام شده است. این محصول مطابق استانداردهای اصلی مرتبط با لیمیت سوئیچهای صنعتی از جمله IEC 60947-5-1، IEC 60204-1، UL 508 و CSA C22.2 No.14 طراحی و تأیید شده است.
برای XCMD2110L1 مقاومت در برابر شوک 25 gn برای 18 میلیثانیه و مقاومت در برابر ارتعاش 5 gn در محدوده 10 تا 500 هرتز اعلام شده است. این مشخصات مطابق استانداردهای IEC 60068-2-27 و IEC 60068-2-6 هستند.
این ویژگیها برای تجهیزاتی که در حین کار با لرزش و ضربههای مکانیکی مواجه هستند، اهمیت دارند.
محدوده دمای محیط برای عملکرد XCMD2110L1 برابر 25- تا 70+ درجه سانتیگراد و محدوده دمای نگهداری آن 40- تا 70+ درجه سانتیگراد است.
به همین دلیل این محصول برای بسیاری از محیطهای صنعتی با تغییرات دمایی معمول مناسب است.
به دلیل طراحی مینیاتوری، بدنه فلزی، پیستون انتهایی و کنتاکت 1NO+1NC، این محصول میتواند در کاربردهای مختلف صنعتی مورد استفاده قرار گیرد، از جمله:
در کاربردهایی که حرکت قطعه خطی و مشخص است، عملگر پیستونی XCMD2110L1 میتواند انتخاب مناسبی باشد.
اگر هدف شما خرید لیمیت سوئیچ Telemecanique XCMD2110L1 باشد، ترکیب ویژگیهای این مدل اهمیت زیادی دارد:
بدنه فلزی Zamak + طراحی Miniature + پیستون فلزی فنردار + 1NO/1NC + Snap Action + Positive Opening + کابل 1 متری + IP66/IP67/IP68
این مشخصات باعث میشوند XCMD2110L1 برای کاربردهای صنعتی که به یک لیمیت سوئیچ کوچک، مقاوم و دارای عملکرد مشخص مکانیکی نیاز دارند، گزینه مناسبی باشد. سازنده نیز این محصول را در وضعیت Commercialised فهرست کرده است.
نوریان صنعت میتواند این مدل را برای پروژههای اتوماسیون صنعتی، تجهیزات برق صنعتی و ماشینآلات تأمین کند. هنگام استعلام قیمت، حتماً کد کامل XCMD2110L1 را اعلام کنید؛ زیرا مدلهای XCMD با کدهای نزدیک ممکن است نوع عملگر، نوع اتصال یا سایر مشخصات متفاوتی داشته باشند.
| مشخصه | مشخصات |
|---|---|
| برند | Telemecanique Sensors |
| رنج محصول | Telemecanique Limit Switches XC Standard |
| سری | XC Standard |
| نام سری | Standard Format |
| نوع محصول | Limit Switch / لیمیت سوئیچ |
| کد محصول | XCMD2110L1 |
| نام کوتاه دستگاه | XCMD |
| طراحی سنسور | Miniature |
| نوع بدنه | Fixed |
| جنس بدنه | Zamak |
| جنس هد | Zamak |
| جنس کلی | Metal |
| نوع هد | Plunger Head |
| نوع عملگر | Spring Return Plunger Metal |
| نوع تحریک | On End |
| جهت نزدیکشدن | Vertical Approach, 1 Direction |
| حرکت هد | Linear |
| تعداد پل | 2 |
| تعداد کنتاکت | 2 |
| کنتاکتها | 1NC + 1NO |
| عملکرد کنتاکت | Snap Action |
| عملکرد ایمنی | Positive Opening دارد |
| حداقل نیروی Positive Opening | 42.5 N |
| حداقل نیروی تحریک | 8.5 N |
| ورودی/اتصال کابل | Removable Cable Connector |
| طول کابل | 1 متر |
| ترکیب کابل | 5 × 0.75 mm² |
| عایق سیم | PvR |
| روش اتصال | کابل پیشکابلشده |
| روش نصب | By the Body |
| درجه حفاظت | IP66 / IP67 / IP68 |
| درجه حفاظت مکانیکی | IK06 |
| دمای کاری | 25- تا 70+ °C |
| دمای نگهداری | 40- تا 70+ °C |
| عرض | 30 mm |
| ارتفاع | 50 mm |
| عمق | 16 mm |
| وزن خالص | 0.18 kg |
| مقاومت در برابر ضربه | 25 gn / 18 ms |
| مقاومت در برابر ارتعاش | 5 gn / 10–500 Hz |
| کد کنتاکت | B300 / AC-15 ، R300 / DC-13 |
| جریان AC-15 | 1.5 A در 240 V AC |
| جریان DC-13 | 0.1 A در 250 V DC |
| مقاومت بین ترمینالها | حداکثر 25 mΩ |
| استانداردها | IEC 60204-1، IEC 60947-5-1، UL 508، CSA C22.2 No.14 |
| گواهیها | CCC / CSA / UL |
| وضعیت تولید | Commercialised |
| رنگ بدنه | طبق طراحی استاندارد سازنده؛ بدنه فلزی Zamak |
اطلاعات جدول بر اساس صفحه رسمی محصول و دیتاشیت Telemecanique Sensors برای XCMD2110L1 تنظیم شده است.
یک لیمیت سوئیچ مینیاتوری صنعتی از سری XC Standard است که برای تشخیص موقعیت و انتهای حرکت قطعات مکانیکی استفاده میشود.
این مدل دارای 1 کنتاکت NC و 1 کنتاکت NO با عملکرد Snap Action است.
عملگر آن Spring Return Metal Plunger یا پیستون فلزی فنردار است.
بله. این مدل دارای Positive Opening است و حداقل نیروی Positive Opening آن 42.5 نیوتن است.
این مدل با کابل 1 متری با ترکیب 5 × 0.75 mm² عرضه میشود.
درجه حفاظت این مدل IP66 / IP67 / IP68 و درجه حفاظت مکانیکی آن IK06 است.
بدنه و هد از Zamak ساخته شدهاند.
ابعاد اصلی بدنه 30 × 50 × 16 میلیمتر است.
دمای کاری این مدل 25- تا 70+ درجه سانتیگراد است.
تفاوت اصلی در نوع عملگر است. XCMD2110L1 دارای پیستون فلزی انتهایی است، درحالیکه XCMD2106L1 از عملگر Cat’s Whisker فنری چندجهته استفاده میکند. همچنین XCMD2110L1 دارای Positive Opening است.
برای تشخیص انتهای حرکت، موقعیت قطعات، ماشینآلات صنعتی، خطوط تولید، تجهیزات انتقال مواد، سیستمهای اتوماسیون و مدارهای فرمان مناسب است.
| برند | Schneider Electric, Telemecanique Sensors |
|---|---|
| سازنده / گروه | Schneider Electric |
| استاندارد بدنه | IEC 60204-1، IEC 60947-5-1، UL 508، CSA C22.2 No.14 |
| تعداد کنتاکت | 2 کنتاکت |
| عملکرد ایمنی | ندارد Positive Opening |
| ورودی کابل | 3 ورودی رزوهدار Pg11 |
| قطر کابل | 9 تا 12 میلیمتر |
| کاربرد | تشخیص موقعیت، پایان حرکت، ماشینآلات، اتوماسیون و تجهیزات صنعتی |
| جنس بدنه | فلز / Zamak |
| درجه حفاظت | IP66 / IP67 / IP68 |
| دمای کاری | 25- تا 70+ °C |
| رنگ دکمه | در دیتاشیت رسمی بهصورت مستقل مشخص نشده |
| طول | 50 میلی متر |
| عرض | 30 میلیمتر |
| روش اتصال | ترمینال پیچی Screw-Clamp |
| عملکرد کنتاکت | Slow-Break، Staggered |
| کد محصول | XCMD2110L1 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی |
| نصب | Screw Fixing |
| نوع عملگر | Stay Put Crossed Rods Lever |
| نوع محصول | Mechanical Position Switch / Limit Switch |
| وزن | حدود 0.174 kg |
| وضعیت تولید | Commercialised / تجاری و تولیدشده |
| عمر مکانیکی | 10,000,000 سیکل |
