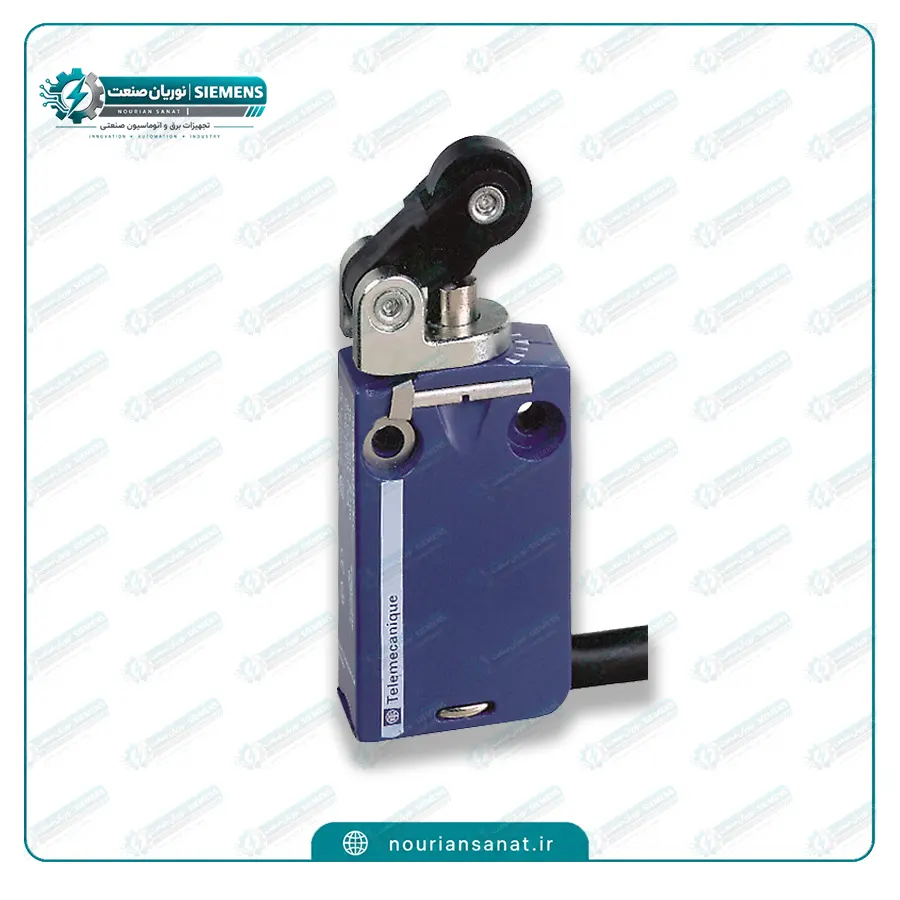

معرفی کامل لیمیت سوئیچ Telemecanique XCMD2121L1

لیمیت سوئیچ Telemecanique XCMD2121L1 یکی از محصولات سری XC Standard شرکت Telemecanique Sensors و از خانواده لیمیت سوئیچ‌های مینیاتوری XCMD است. این مدل برای استفاده در ماشین‌آلات صنعتی، سیستم‌های اتوماسیون، خطوط تولید و مکانیزم‌هایی طراحی شده است که نیاز به تشخیص دقیق موقعیت یا انتهای حرکت قطعات دارند.

بر اساس مشخصات رسمی سازنده، XCMD2121L1 دارای بدنه ثابت فلزی از جنس Zamak، هد Plunger، عملگر اهرم غلتکی ترموپلاستیک فنردار، دو کنتاکت 1NO+1NC و عملکرد Snap Action است.

یکی از ویژگی‌های مهم این مدل، ابعاد مینیاتوری آن است. طراحی جمع‌وجور XCMD2121L1 امکان استفاده از آن را در ماشین‌آلاتی فراهم می‌کند که فضای کافی برای نصب لیمیت سوئیچ‌های بزرگ‌تر وجود ندارد.

نوع عملگر XCMD2121L1

عملگر این مدل از نوع Spring Return Roller Lever Plunger Thermoplastic است؛ یعنی یک اهرم غلتکی ترموپلاستیک با مکانیزم برگشت فنری.

غلتک در انتهای اهرم قرار گرفته و قطعه متحرک ماشین می‌تواند با عبور از روی آن، اهرم را حرکت داده و وضعیت کنتاکت‌ها را تغییر دهد.

نوع نزدیک‌شدن قطعه به عملگر در این مدل Lateral Approach, 1 Direction است. بنابراین هنگام طراحی مکانیکی دستگاه، باید مسیر حرکت قطعه نسبت به جهت حرکت اهرم در نظر گرفته شود.

تحریک سوئیچ نیز توسط Cam با زاویه 30 درجه انجام می‌شود. این ویژگی باعث می‌شود XCMD2121L1 برای مکانیزم‌هایی که قطعه متحرک به‌صورت جانبی با اهرم تماس پیدا می‌کند، گزینه مناسبی باشد.

---

کنتاکت‌های لیمیت سوئیچ XCMD2121L1

XCMD2121L1 دارای 2 پل و ترکیب:

• 1 کنتاکت NO
• 1 کنتاکت NC
• عملکرد Snap Action

است.

وجود هم‌زمان کنتاکت باز و بسته امکان استفاده از این لیمیت سوئیچ را در مدارهای مختلف فرمان، کنترل موقعیت و تشخیص انتهای حرکت فراهم می‌کند.

عملکرد Snap Action به معنی تغییر سریع وضعیت کنتاکت هنگام عبور مکانیزم از نقطه عملکرد است و برای کاربردهای پرتکرار صنعتی اهمیت دارد.

Positive Opening

یکی از مشخصات مهم XCMD2121L1، برخورداری از Positive Opening است.

طبق دیتاشیت رسمی، حداقل نیروی مورد نیاز برای Positive Opening برابر 12.5 نیوتن و حداقل نیروی لازم برای Tripping برابر 2.5 نیوتن است.

این ویژگی در کاربردهایی که قطع اجباری کنتاکت NC اهمیت دارد، یک مزیت فنی محسوب می‌شود؛ البته استفاده از آن در یک سیستم ایمنی کامل باید بر اساس طراحی و ارزیابی ریسک کل ماشین انجام شود.

---

کابل و اتصال XCMD2121L1

یکی از مشخصات مهم این مدل، وجود کابل 1 متری است.

کابل این لیمیت سوئیچ دارای ترکیب 5 × 0.75 mm² بوده و عایق سیم آن از نوع PvR است. اتصال الکتریکی محصول نیز از نوع Removable Cable Connector است.

بنابراین در زمان خرید باید به کد کامل XCMD2121L1 توجه کرد؛ زیرا نسخه‌های دیگری از خانواده XCMD با نوع اتصال متفاوت نیز وجود دارند.

---

بدنه فلزی Zamak

بدنه XCMD2121L1 از Zamak ساخته شده و هد نیز از Zamak است. سازنده این محصول را در دسته Miniature قرار داده است.

روش نصب آن By the Body است و حرکت هد به صورت Linear انجام می‌شود.

استفاده از بدنه فلزی در کنار ابعاد کوچک، این مدل را برای کاربردهای صنعتی که در آن استحکام مکانیکی و فضای نصب محدود اهمیت دارد، مناسب می‌کند.

---

درجه حفاظت IP66، IP67 و IP68

لیمیت سوئیچ Telemecanique XCMD2121L1 دارای درجه حفاظت:

IP66 / IP67 / IP68

مطابق IEC 60529 است.

همچنین درجه حفاظت مکانیکی آن IK06 اعلام شده است.

این سطح حفاظت باعث می‌شود XCMD2121L1 برای بسیاری از محیط‌های صنعتی که احتمال وجود گردوغبار، رطوبت و تماس با آب وجود دارد، مناسب باشد.

---

مشخصات الکتریکی XCMD2121L1

این مدل دارای رده کاری B300 / AC-15 با جریان کاری 1.5 آمپر در 240 ولت AC و رده کاری R300 / DC-13 با جریان کاری 0.1 آمپر در 250 ولت DC است.

ولتاژ عایقی نامی:

• 400V مطابق IEC 60947-5-1
• 300V مطابق UL 508
• 300V مطابق CSA C22.2 No.14

است.

ولتاژ تحمل ضربه‌ای نامی نیز 4kV اعلام شده است و حفاظت اتصال کوتاه پیشنهادی سازنده فیوز کارتریجی 6A نوع gG است.

---

عمر مکانیکی XCMD2121L1

یکی از ویژگی‌های قابل توجه این لیمیت سوئیچ، عمر مکانیکی 10 میلیون سیکل است.

عمر الکتریکی نیز در شرایط مشخص DC-13 تا 5 میلیون سیکل اعلام شده است. حداکثر سرعت تحریک محصول 0.5 متر بر ثانیه است.

این ویژگی‌ها باعث می‌شوند XCMD2121L1 برای ماشین‌آلاتی که در طول فرآیند تولید، لیمیت سوئیچ بارها تحریک می‌شود، گزینه مناسبی باشد.

---

مقاومت در برابر ضربه و ارتعاش

XCMD2121L1 دارای مقاومت در برابر شوک 25 gn برای 18 میلی‌ثانیه و مقاومت در برابر ارتعاش 5 gn در محدوده 10 تا 500 هرتز است.

این مقادیر مطابق استانداردهای IEC 60068-2-27 و IEC 60068-2-6 اعلام شده‌اند.

---

کاربردهای لیمیت سوئیچ Telemecanique XCMD2121L1

به دلیل استفاده از اهرم غلتکی، ابعاد کوچک، بدنه فلزی و کنتاکت‌های 1NO+1NC، این مدل در طیف گسترده‌ای از کاربردهای صنعتی قابل استفاده است:

• تشخیص انتهای حرکت
• تشخیص موقعیت قطعات
• کنترل حرکت مکانیزم‌ها
• ماشین‌آلات اتوماسیون صنعتی
• خطوط تولید
• خطوط مونتاژ
• ماشین‌آلات بسته‌بندی
• تجهیزات انتقال مواد
• دستگاه‌های صنعتی
• سیستم‌های کنترل موقعیت
• تجهیزات مکانیکی
• ماشین‌آلات CNC
• مدارهای فرمان صنعتی
• تشخیص حضور قطعه

به‌خصوص در مکانیزم‌هایی که قطعه متحرک از کنار لیمیت سوئیچ عبور می‌کند، اهرم غلتکی XCMD2121L1 می‌تواند نسبت به پیستون مستقیم انتخاب مناسب‌تری باشد.

---

مزایای لیمیت سوئیچ XCMD2121L1

مهم‌ترین ویژگی‌های این مدل عبارت‌اند از:

بدنه فلزی Zamak + طراحی Miniature + اهرم غلتکی ترموپلاستیک + 1NO/1NC + Snap Action + Positive Opening + کابل 1 متری + IP66/IP67/IP68 + عمر مکانیکی 10 میلیون سیکل

ترکیب این ویژگی‌ها XCMD2121L1 را به گزینه‌ای مناسب برای بسیاری از پروژه‌های برق صنعتی و اتوماسیون صنعتی تبدیل می‌کند. صفحه رسمی سازنده نیز این مدل را در وضعیت Commercialised قرار داده است.

نوریان صنعت با تمرکز بر تأمین تجهیزات برق صنعتی و اتوماسیون، می‌تواند مرجع مناسبی برای استعلام قیمت و موجودی لیمیت سوئیچ Telemecanique XCMD2121L1 باشد. هنگام استعلام، کد کامل محصول را اعلام کنید تا مدل دقیق با مدل‌های مشابه خانواده XCMD اشتباه نشود.

---

جدول مشخصات فنی Telemecanique XCMD2121L1

مشخصات جدول از اطلاعات رسمی Telemecanique Sensors برای XCMD2121L1 و دیتاشیت این کد استخراج شده است.

---

سوالات متداول XCMD2121L1

لیمیت سوئیچ Telemecanique XCMD2121L1 چیست؟

XCMD2121L1 یک لیمیت سوئیچ مینیاتوری صنعتی از سری XC Standard است که برای تشخیص موقعیت، حرکت و انتهای مسیر قطعات در ماشین‌آلات استفاده می‌شود.

XCMD2121L1 چند کنتاکت دارد؟

این مدل دارای 1 کنتاکت NO و 1 کنتاکت NC با عملکرد Snap Action است.

نوع عملگر XCMD2121L1 چیست؟

عملگر آن Spring Return Roller Lever Plunger Thermoplastic یا اهرم غلتکی ترموپلاستیک فنردار است.

آیا XCMD2121L1 Positive Opening دارد؟

بله. این مدل دارای Positive Opening است و حداقل نیروی Positive Opening آن 12.5 نیوتن است.

طول کابل XCMD2121L1 چقدر است؟

این مدل با کابل 1 متری و ترکیب 5 × 0.75 mm² عرضه می‌شود.

درجه حفاظت XCMD2121L1 چقدر است؟

درجه حفاظت آن IP66، IP67 و IP68 و درجه حفاظت مکانیکی آن IK06 است.

جنس بدنه XCMD2121L1 چیست؟

بدنه و هد از Zamak ساخته شده‌اند.

نوع غلتک XCMD2121L1 چیست؟

غلتک این مدل از نوع Thermoplastic است و روی اهرم فنردار قرار دارد.

XCMD2121L1 برای چه کاربردهایی مناسب است؟

برای تشخیص موقعیت، انتهای حرکت، حضور قطعه و کنترل حرکت در ماشین‌آلات صنعتی، خطوط تولید، تجهیزات اتوماسیون، ماشین‌آلات بسته‌بندی و سیستم‌های انتقال مواد مناسب است.

تفاوت XCMD2121L1 با XCMD2110L1 چیست؟

تفاوت اصلی در نوع عملگر است. XCMD2110L1 دارای پیستون فلزی انتهایی است، درحالی‌که XCMD2121L1 دارای اهرم غلتکی ترموپلاستیک فنردار است. بنابراین نحوه تماس قطعه متحرک با عملگر در این دو مدل متفاوت است.
