میکرو سوئیچ زیمنس SIEMENS 3SE2100-1UW

میکرو سوئیچ زیمنس SIEMENS 3SE2100-1UW

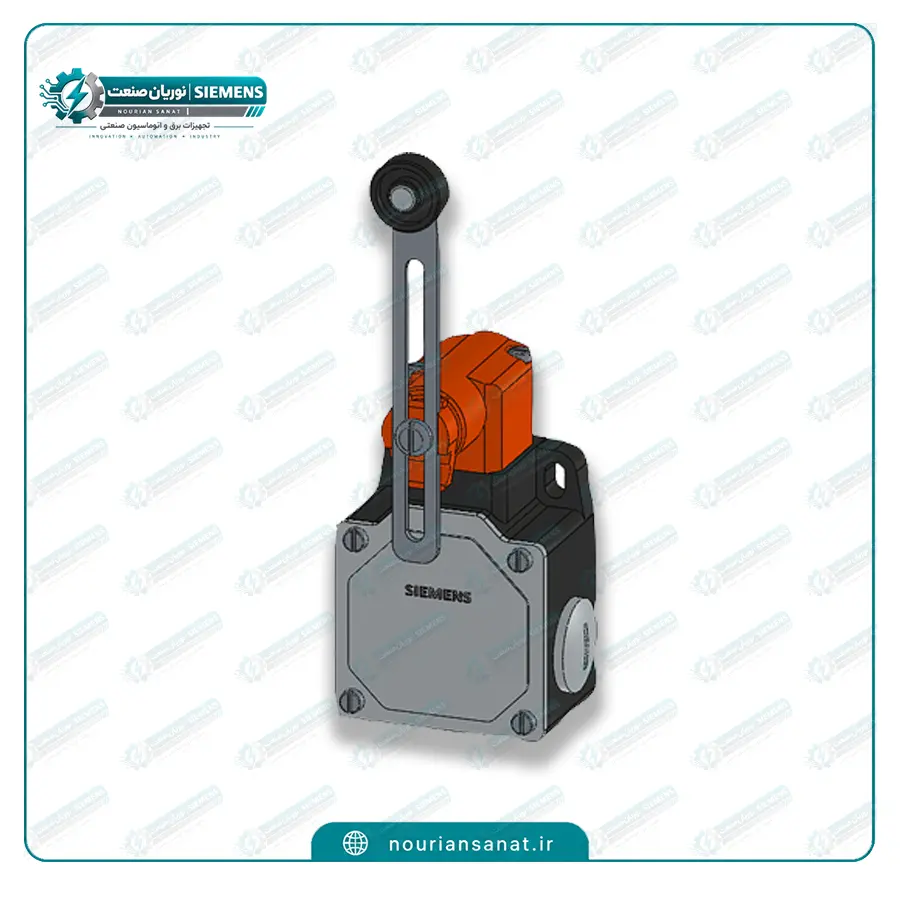

میکرو سوئیچ زیمنس SIEMENS 3SE2100-1UW یک کلید موقعیت یا Position Switch صنعتی از خانواده 3SE2 زیمنس است که در محفظه فلزی با عرض 56 میلی‌متر ساخته شده و برای تشخیص موقعیت، پایان مسیر و کنترل حرکت تجهیزات و ماشین‌آلات صنعتی کاربرد دارد. این مدل دارای 1 کنتاکت NO و 1 کنتاکت NC، مکانیزم Snap-Action، درجه حفاظت IP67، سه ورودی کابل M20 × 1.5 و عملگر اهرم غلتکی قابل تنظیم با قابلیت تنظیم دقیق 10 درجه‌ای است.

معرفی میکرو سوئیچ صنعتی زیمنس 3SE2100-1UW

در سیستم‌های اتوماسیون صنعتی، تشخیص موقعیت صحیح قطعات متحرک یکی از بخش‌های مهم سیستم کنترل است. لیمیت سوئیچ یا Position Switch با قرار گرفتن در نقطه مشخصی از مسیر حرکت، می‌تواند وضعیت مکانیکی یک تجهیز را به سیگنال الکتریکی تبدیل کند و این سیگنال را در اختیار مدار فرمان، کنترلر یا سایر تجهیزات اتوماسیون قرار دهد.

SIEMENS 3SE2100-1UW برای همین نوع کاربرد طراحی شده و در گروه کلیدهای موقعیت صنعتی سری 3SE2 قرار دارد. ساختار فلزی و درجه حفاظت IP67 باعث شده این محصول برای استفاده در محیط‌های صنعتی که تجهیزات در معرض گردوغبار و رطوبت قرار دارند، انتخاب مناسبی باشد. منابع فنی این مدل نیز آن را به‌عنوان Position Switch در محفظه فلزی و با درجه حفاظت IP67 معرفی کرده‌اند.

یکی از تفاوت‌های مهم این مدل با برخی مدل‌های دیگر خانواده 3SE2100، نوع عملگر آن است. 3SE2100-1UW از نوع Roller Lever قابل تنظیم است و قابلیت Fine Adjustment در گام‌های 10 درجه‌ای دارد. این ویژگی زمانی اهمیت پیدا می‌کند که محل نصب کلید و مسیر حرکت قطعه به تنظیم دقیق زاویه اهرم نیاز داشته باشد.

کنتاکت‌های 1NO+1NC

یکی از مشخصات مهم میکرو سوئیچ زیمنس 3SE2100-1UW وجود دو کنتاکت با آرایش 1NO + 1NC است. در حالت عادی، یک کنتاکت Normally Open و یک کنتاکت Normally Closed در اختیار مدار کنترل قرار می‌گیرد.

این آرایش امکان استفاده از محصول را در مدارهای مختلف فرمان و کنترل فراهم می‌کند. با فعال شدن مکانیکی عملگر، وضعیت کنتاکت‌ها تغییر کرده و می‌توان از این تغییر وضعیت برای تشخیص رسیدن یک قطعه به نقطه مشخص، پایان حرکت یا تغییر موقعیت مکانیزم استفاده کرد.

مکانیزم این مدل از نوع Snap-Action است؛ یعنی تغییر وضعیت کنتاکت‌ها به شکل سریع و مشخص انجام می‌شود. در نتیجه این محصول برای کاربردهایی که نیاز به تشخیص مکانیکی و تغییر وضعیت الکتریکی دارند، گزینه‌ای مناسب محسوب می‌شود.

عملگر اهرم غلتکی قابل تنظیم

مهم‌ترین ویژگی قابل توجه در SIEMENS 3SE2100-1UW، نوع عملگر آن است. این مدل دارای Roller Lever / اهرم غلتکی قابل تنظیم است و امکان تنظیم دقیق آن در گام‌های 10 درجه‌ای وجود دارد.

وجود غلتک در انتهای اهرم باعث می‌شود تماس میان قطعه متحرک و عملگر به شکل روان‌تری انجام شود. همچنین قابلیت تنظیم زاویه اهرم باعث می‌شود نصب محصول در ماشین‌آلاتی که فضای محدود یا مسیر حرکتی خاص دارند، انعطاف‌پذیرتر باشد.

هنگام انتخاب این مدل باید مسیر حرکت مکانیزم، زاویه برخورد قطعه با اهرم، فضای نصب و میزان حرکت مورد نیاز عملگر بررسی شود. انتخاب صرفاً بر اساس ظاهر کلیدهای سری 3SE2 می‌تواند باعث اشتباه بین مدل‌های مختلف شود.

بدنه فلزی و درجه حفاظت IP67

3SE2100-1UW در محفظه فلزی با عرض 56 میلی‌متر قرار دارد و دارای درجه حفاظت IP67 است. این ساختار برای استفاده در محیط‌های صنعتی طراحی شده و مقاومت مناسبی در برابر شرایط معمول محیط‌های صنعتی دارد.

درجه حفاظت IP67 به این معناست که محفظه در برابر نفوذ گردوغبار محافظت شده و می‌تواند در شرایط مشخص استاندارد در برابر غوطه‌وری موقت در آب مقاومت کند. البته IP67 به معنی مناسب بودن محصول برای تمام محیط‌های خورنده، مواد شیمیایی یا شست‌وشوی فشارقوی نیست و شرایط نصب واقعی باید پیش از انتخاب محصول بررسی شود.

ورودی کابل و اتصال

مدل SIEMENS 3SE2100-1UW دارای 3 ورودی کابل M20 × 1.5 است. وجود سه ورودی کابل امکان انتخاب مسیر مناسب برای ورود سیم و کابل به محفظه را در زمان نصب فراهم می‌کند. منابع فنی موجود برای این مدل نیز سه ورودی M20 × 1.5 را ثبت کرده‌اند.

هنگام نصب این لیمیت سوئیچ باید از گلند و تجهیزات اتصال سازگار با ورودی کابل استفاده شود تا سطح حفاظت محفظه پس از سیم‌کشی نیز حفظ شود.

کاربردهای میکرو سوئیچ زیمنس 3SE2100-1UW

3SE2100-1UW را می‌توان در کاربردهای مختلف کنترل موقعیت و پایان مسیر مورد استفاده قرار داد، از جمله:

• ماشین‌آلات صنعتی
• خطوط تولید
• سیستم‌های اتوماسیون صنعتی
• ماشین‌آلات بسته‌بندی
• تجهیزات انتقال مواد
• مکانیزم‌های دارای حرکت رفت و برگشتی
• کنترل پایان مسیر
• تشخیص موقعیت قطعات متحرک
• تجهیزات مکانیکی صنعتی
• مدارهای فرمان و کنترل
• سیستم‌های کنترل موقعیت
• تجهیزات دارای درب یا مکانیزم متحرک

نوع دقیق کاربرد باید بر اساس شرایط مکانیکی، زاویه حرکت، تعداد دفعات عملکرد، شرایط محیطی و مشخصات الکتریکی مدار انتخاب شود.

تفاوت 3SE2100-1UW با مدل‌های مشابه

خانواده 3SE2100 شامل مدل‌های مختلفی با عملگرهای متفاوت است. برای مثال، 3SE2100-1GW با Roller Crank و تنظیم دقیق شناخته می‌شود، در حالی که 3SE2100-1UW دارای اهرم غلتکی قابل تنظیم است. منابع کاتالوگی نیز 3SE2100-1UW را مشخصاً با عنوان اهرم غلتکی قابل تنظیم و تنظیم دقیق معرفی کرده‌اند.

بنابراین هنگام خرید میکرو سوئیچ زیمنس 3SE2100-1UW باید شماره فنی کامل محصول بررسی شود و نباید مدل‌های 1UW، 1GW، 1VW یا 1WW صرفاً به دلیل شباهت ظاهری جایگزین یکدیگر در نظر گرفته شوند.

وضعیت تولید SIEMENS 3SE2100-1UW

یک نکته مهم درباره این مدل، وضعیت تولید آن است. منابع تخصصی فروش و تأمین تجهیزات صنعتی، 3SE2100-1UW را با وضعیت Discontinued by Manufacturer ثبت کرده‌اند و برای آن جانشین 3SE5122-0CH50 را نیز ذکر کرده‌اند. بنابراین هنگام خرید این مدل، مخصوصاً برای پروژه‌های جدید، باید موجودی واقعی و اصالت کالا بررسی شود و در صورت نبود محصول، امکان استفاده از مدل جایگزین با بررسی کامل مشخصات فنی ارزیابی شود.

خرید میکرو سوئیچ زیمنس 3SE2100-1UW از نوریان صنعت

اگر به دنبال خرید میکرو سوئیچ زیمنس، خرید لیمیت سوئیچ زیمنس، خرید کلید حدی زیمنس یا خرید Position Switch صنعتی هستید، تطبیق شماره فنی یکی از مهم‌ترین مراحل انتخاب محصول است.

نوریان صنعت با تمرکز بر تجهیزات برق صنعتی و اتوماسیون می‌تواند مرجعی برای بررسی و تأمین تجهیزات کنترلی و محصولات زیمنس باشد. در زمان استعلام این محصول، کد کامل SIEMENS 3SE2100-1UW را اعلام کنید تا مدل موردنظر با نمونه‌های مشابه سری 3SE2100 اشتباه نشود.

جدول مشخصات فنی میکرو سوئیچ زیمنس 3SE2100-1UW

مشخصه	اطلاعات SIEMENS 3SE2100-1UW
برند	SIEMENS / زیمنس
استاندارد بدنه	سری 3SE2؛ Position Switch در محفظه فلزی
تعداد کنتاکت	2 کنتاکت
عملکرد ایمنی	دارای کنتاکت‌های 1NO+1NC؛ کاربرد ایمنی باید بر اساس طراحی و استاندارد کل سیستم بررسی شود
ورودی کابل	3 × M20 × 1.5
کاربرد	تشخیص موقعیت، پایان مسیر و کنترل حرکت ماشین‌آلات صنعتی
جنس بدنه	فلز
درجه حفاظت	IP67
دمای کاری	برای این کد، مقدار دقیق دمای کاری در منابع بازیابی‌شده فعلی به‌صورت قابل اتکا تأیید نشد؛ پیش از درج عدد در دیتاشیت سایت بررسی شود
رنگ دکمه	مشکی / مطابق طراحی اهرم و محفظه صنعتی
روش اتصال	اتصال سیمی داخل محفظه؛ نوع ترمینال باید مطابق نسخه و دیتاشیت تأیید شود
طول	در منابع بازیابی‌شده برای این کد، مقدار قطعی قابل اتکا پیدا نشد
عرض	56 میلی‌متر
عملکرد کنتاکت	Snap-Action
کد محصول	3SE2100-1UW
کنتاکت‌ها	1NO + 1NC
مکانیزم	Snap-Action
نصب	نصب روی ماشین‌آلات و تجهیزات صنعتی
نوع عملگر	Roller Lever / اهرم غلتکی قابل تنظیم، Fine Adjustment در گام‌های 10 درجه‌ای
نوع محصول	Position Switch / Limit Switch
وزن	مقدار دقیق برای این کد در منابع بازیابی‌شده فعلی به‌صورت قطعی تأیید نشد
وضعیت تولید	Discontinued / متوقف‌شده توسط سازنده
جانشین اعلام‌شده	SIEMENS 3SE5122-0CH50
ورودی‌های کابل	3 × M20 × 1.5
عرض بدنه	56 میلی‌متر

نکته مهم برای سایت نوریان صنعت: عمداً برای دمای کاری، طول و وزن عددی که نتوانستم با منبع معتبر مخصوص همین کد تأیید کنم وارد نکردم. این کار از نظر سئو و اعتبار محصول بهتر از درج یک عدد متعلق به مدل 3SE2100-1GW یا 3SE2100-1VW است؛ چون این مدل‌ها از نظر نوع عملگر متفاوت‌اند. مشخصات تأییدشده 3SE2100-1UW شامل IP67، بدنه فلزی، عرض 56 میلی‌متر، 1NO+1NC، سه ورودی M20 × 1.5 و اهرم غلتکی قابل تنظیم با Fine Adjustment است.

سوالات متداول میکرو سوئیچ زیمنس 3SE2100-1UW

میکرو سوئیچ زیمنس 3SE2100-1UW چیست؟

این محصول یک Position Switch یا Limit Switch صنعتی زیمنس از سری 3SE2100 است که برای تشخیص موقعیت و پایان مسیر در ماشین‌آلات و تجهیزات صنعتی استفاده می‌شود.

کنتاکت‌های 3SE2100-1UW چند عدد هستند؟

این مدل دارای 1 کنتاکت NO و 1 کنتاکت NC است.

نوع عملگر 3SE2100-1UW چیست؟

این مدل دارای اهرم غلتکی قابل تنظیم (Roller Lever) است و امکان تنظیم دقیق آن در گام‌های 10 درجه‌ای وجود دارد.

درجه حفاظت 3SE2100-1UW چقدر است؟

درجه حفاظت این مدل IP67 است.

بدنه 3SE2100-1UW از چه جنسی است؟

این محصول در محفظه فلزی عرضه شده و برای کاربردهای صنعتی طراحی شده است.

ورودی کابل این لیمیت سوئیچ چیست؟

این مدل دارای 3 ورودی کابل M20 × 1.5 است.

آیا SIEMENS 3SE2100-1UW هنوز تولید می‌شود؟

خیر؛ منابع تخصصی تأمین تجهیزات این مدل را Discontinued by Manufacturer اعلام کرده‌اند. برای این مدل جانشین 3SE5122-0CH50 نیز معرفی شده است.

جایگزین 3SE2100-1UW چیست؟

یکی از جانشین‌های اعلام‌شده برای این مدل SIEMENS 3SE5122-0CH50 است؛ با این حال جایگزینی مستقیم باید بر اساس مشخصات مکانیکی و الکتریکی پروژه تأیید شود و صرفاً بر اساس شماره جانشین انجام نشود.

تفاوت 3SE2100-1UW و 3SE2100-1GW چیست؟

تفاوت اصلی در نوع عملگر است. 3SE2100-1UW دارای Roller Lever قابل تنظیم است، در حالی که 3SE2100-1GW از Roller Crank با تنظیم دقیق استفاده می‌کند.

جمع‌بندی

SIEMENS 3SE2100-1UW یک Position Switch صنعتی در محفظه فلزی با عرض 56 میلی‌متر، درجه حفاظت IP67، کنتاکت‌های 1NO+1NC، سه ورودی کابل M20 × 1.5 و اهرم غلتکی قابل تنظیم با تنظیم دقیق 10 درجه‌ای است. این ساختار آن را برای تشخیص موقعیت، پایان مسیر و کنترل حرکت در انواع ماشین‌آلات و تجهیزات صنعتی مناسب می‌کند.

با توجه به اینکه منابع تخصصی وضعیت این کد را متوقف‌شده اعلام کرده و جانشین 3SE5122-0CH50 را معرفی کرده‌اند، هنگام خرید میکرو سوئیچ زیمنس 3SE2100-1UW بهتر است علاوه بر شماره فنی، موجودی واقعی، اصالت کالا و امکان استفاده از مدل جایگزین نیز بررسی شود.

نوریان صنعت می‌تواند برای استعلام و تأمین تجهیزات برق صنعتی، اتوماسیون و محصولات زیمنس مورد استفاده قرار گیرد.
