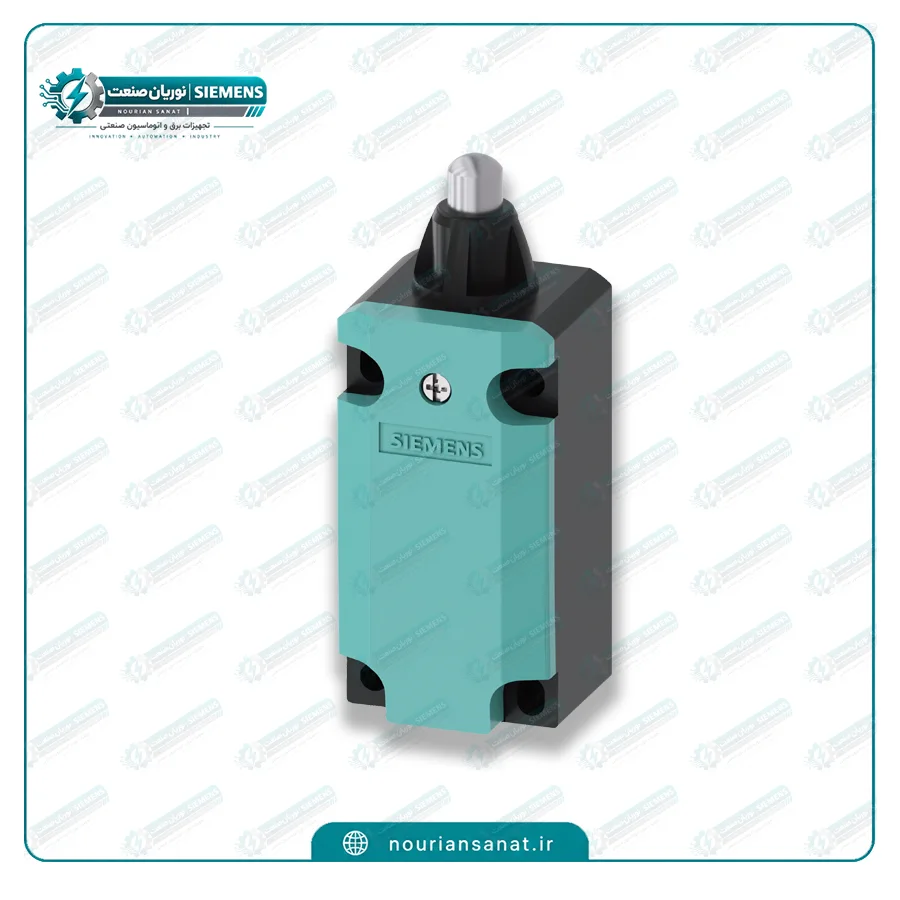

میکرو سوئیچ زیمنس SIEMENS 3se2120-1c

معرفی میکرو سوئیچ زیمنس 3SE2120-1C

میکرو سوئیچ زیمنس SIEMENS 3SE2120-1C یکی از تجهیزات صنعتی زیمنس در گروه Position Switch یا سوئیچ‌های تشخیص موقعیت است که برای کنترل و تشخیص وضعیت مکانیکی تجهیزات، ماشین‌آلات و سیستم‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرد. این محصول با بدنه فلزی، درجه حفاظت IP67، کنتاکت‌های سریع Snap-Action و آرایش کنتاکت 1NO + 1NC طراحی شده و برای کاربردهایی که دقت و قابلیت اطمینان در تشخیص موقعیت اهمیت دارد، انتخاب مناسبی محسوب می‌شود.

در نوریان صنعت، هدف از ارائه تجهیزات اتوماسیون صنعتی، دسترسی مشتریان به قطعاتی با مشخصات فنی شفاف و قابل بررسی است. هنگام انتخاب یک میکرو سوئیچ صنعتی، صرفاً ظاهر یا ابعاد محصول اهمیت ندارد؛ بلکه نوع عملگر، ساختار کنتاکت، درجه حفاظت، نحوه نصب، شرایط دمایی و سازگاری آن با مدار کنترل باید مورد توجه قرار گیرد.

مدل 3SE2120-1C دارای یک عملگر Rounded Plunger یا پیستون گرد است و طراحی آن مطابق EN 50041، Design B انجام شده است. زیمنس برای این مدل قابلیت Positive Opening را نیز اعلام کرده است.

مشخصات فنی میکرو سوئیچ SIEMENS 3SE2120-1C

مشخصه	اطلاعات فنی
برند	SIEMENS / زیمنس
استاندارد بدنه	EN 50041
جنس بدنه	فلزی
درجه حفاظت	IP67
دمای کاری	30- تا 85+ درجه سانتی‌گراد
رنگ دکمه	فلزی / استیل، بدون دکمه رنگی
روش اتصال	ترمینال پیچی
طول	105.5 میلی‌متر
عرض	40 میلی‌متر
عملکرد کنتاکت	Snap-Action / عملکرد سریع
کد محصول	3SE2120-1C
کنتاکت‌ها	1NO + 1NC
مکانیزم	مکانیکی
نصب	پیچ‌خور / Screw Fixing
نوع عملگر	پیستون گرد / Rounded Plunger
نوع محصول	Position Switch / Limit Switch
وزن	0.23 کیلوگرم
وضعیت تولید	کد قدیمی؛ دارای جایگزین معرفی‌شده توسط زیمنس

اطلاعات فوق بر اساس مشخصات رسمی منتشرشده توسط زیمنس تنظیم شده است. طبق دیتای زیمنس، این مدل دارای بدنه فلزی مطابق EN 50041، حفاظت IP67، وزن خالص 0.23 کیلوگرم، طول 105.5 میلی‌متر، عرض 40 میلی‌متر و محدوده دمای کاری 30- تا 85+ درجه سانتی‌گراد است.

طراحی و ساختار 3SE2120-1C

یکی از ویژگی‌های مهم میکرو سوئیچ صنعتی زیمنس 3SE2120-1C، استفاده از بدنه فلزی است. برخلاف بسیاری از میکروسوئیچ‌های عمومی که برای کاربردهای سبک طراحی شده‌اند، این مدل در گروه سوئیچ‌های موقعیت صنعتی زیمنس قرار می‌گیرد و برای نصب روی ماشین‌آلات و تجهیزات صنعتی طراحی شده است.

بدنه این مدل مطابق EN 50041 طراحی شده و پوشش آن نیز به‌صورت رنگ‌شده است. همچنین درجه حفاظت IP67، مقاومت مناسبی در برابر ورود گردوغبار و نفوذ آب در شرایط تعریف‌شده استاندارد فراهم می‌کند.

این ویژگی باعث می‌شود 3SE2120-1C برای محیط‌های صنعتی که احتمال وجود گردوغبار، رطوبت یا شرایط کاری نسبتاً سخت وجود دارد، گزینه‌ای قابل توجه باشد.

عملکرد کنتاکت 1NO + 1NC

در SIEMENS 3SE2120-1C از یک ترکیب 1NO + 1NC استفاده شده است. به عبارت دیگر، سوئیچ دارای یک کنتاکت Normally Open و یک کنتاکت Normally Closed است.

این نوع آرایش کنتاکت در مدارهای کنترل صنعتی کاربرد زیادی دارد؛ زیرا امکان استفاده از وضعیت باز و بسته کنتاکت در مدار فرمان را فراهم می‌کند.

مکانیزم کنتاکت این مدل از نوع Snap-Action است. این ساختار برای ایجاد تغییر وضعیت سریع کنتاکت‌ها هنگام تحریک عملگر استفاده می‌شود. زیمنس همچنین عملکرد Positive Opening را برای این مدل اعلام کرده است.

نوع عملگر میکرو سوئیچ زیمنس 3SE2120-1C

مدل 3SE2120-1C به پیستون گرد یا Rounded Plunger مجهز شده است. قطر قسمت سر عملگر طبق مشخصات رسمی زیمنس 10 میلی‌متر است. این عملگر برای تشخیص حرکت مکانیکی و تغییر وضعیت یک قطعه در نقطه مشخص طراحی شده است.

وجود پیستون گرد باعث می‌شود تحریک سوئیچ از طریق تماس مستقیم با قطعه متحرک انجام شود. به همین دلیل، این مدل می‌تواند در تجهیزاتی که حرکت خطی یا فشاری دارند برای تشخیص رسیدن قطعه به موقعیت مشخص مورد استفاده قرار گیرد.

درجه حفاظت IP67 چه اهمیتی دارد؟

یکی از مهم‌ترین پارامترها هنگام خرید میکرو سوئیچ زیمنس، درجه حفاظت آن است. مدل 3SE2120-1C دارای IP67 است.

کد IP67 نشان‌دهنده طراحی محصول در برابر نفوذ گردوغبار و همچنین مقاومت در برابر غوطه‌وری موقت در آب مطابق شرایط استاندارد آزمایش است. با این حال، IP67 به معنی مناسب بودن سوئیچ برای تمام محیط‌های شیمیایی، خورنده یا دمایی نیست و شرایط واقعی نصب باید هنگام انتخاب تجهیز بررسی شود.

برای کاربردهای صنعتی، وجود این سطح از حفاظت می‌تواند یک مزیت مهم محسوب شود؛ مخصوصاً زمانی که سوئیچ در محیط‌هایی با گردوغبار یا رطوبت قرار می‌گیرد.

روش اتصال و نصب

اتصال الکتریکی SIEMENS 3SE2120-1C از طریق Screw Terminal یا ترمینال پیچی انجام می‌شود. نصب مکانیکی نیز به‌صورت Screw Fixing است.

این ساختار امکان نصب محصول روی تجهیزات صنعتی و اتصال سیم‌های مدار کنترل را فراهم می‌کند. در هنگام تعویض یک سوئیچ قدیمی، علاوه بر کد محصول، باید ابعاد، محل پیچ‌های نصب، نوع عملگر و نحوه سیم‌بندی نیز بررسی شود.

کاربردهای میکرو سوئیچ زیمنس 3SE2120-1C

میکرو سوئیچ‌ها و سوئیچ‌های موقعیت صنعتی در سیستم‌های اتوماسیون نقش مهمی در تشخیص موقعیت مکانیکی دارند. 3SE2120-1C نیز با توجه به ساختار و مشخصات خود می‌تواند در کاربردهایی مانند موارد زیر مورد استفاده قرار گیرد:

• تشخیص موقعیت قطعات متحرک ماشین‌آلات
• کنترل انتهای مسیر حرکت
• ماشین‌آلات صنعتی
• خطوط تولید اتوماتیک
• سیستم‌های اتوماسیون صنعتی
• ماشین‌آلات بسته‌بندی
• تجهیزات انتقال مواد
• کنترل موقعیت مکانیکی
• مدارهای فرمان
• سیستم‌های کنترلی و حفاظتی
• تشخیص وضعیت مکانیزم‌های متحرک

البته انتخاب نهایی سوئیچ باید بر اساس شرایط واقعی ماشین، نوع حرکت، نیروی تحریک، مدار الکتریکی و الزامات ایمنی انجام شود.

خرید میکرو سوئیچ زیمنس از نوریان صنعت

اگر به دنبال خرید میکرو سوئیچ زیمنس، خرید لیمیت سوئیچ زیمنس یا جایگزینی یک سوئیچ موقعیت قدیمی هستید، بررسی کد فنی محصول اهمیت بسیار زیادی دارد.

در مورد 3SE2120-1C، تطبیق دقیق کد 3SE2120-1C با تجهیز موجود، نوع عملگر، آرایش کنتاکت و ابعاد نصب می‌تواند از خرید اشتباه جلوگیری کند.

نوریان صنعت با تمرکز بر تأمین تجهیزات برق صنعتی و اتوماسیون، تلاش می‌کند مشخصات فنی محصولات را به شکلی شفاف در اختیار مشتریان قرار دهد تا انتخاب تجهیز بر اساس اطلاعات واقعی و نیاز فنی انجام شود.

برای خرید این محصول، بهتر است علاوه بر نام «میکرو سوئیچ زیمنس»، شماره فنی کامل SIEMENS 3SE2120-1C را نیز در زمان استعلام اعلام کنید.

وضعیت تولید SIEMENS 3SE2120-1C

نکته مهم درباره این محصول این است که 3SE2120-1C یک کد قدیمی زیمنس محسوب می‌شود. در اطلاعات رسمی زیمنس، این مدل در کنار یک محصول جایگزین از سری جدیدتر نمایش داده شده است. برای 3SE2120-1C، زیمنس مدل 3SE5112-0CC02 را به‌عنوان جایگزین معرفی کرده است.

بنابراین اگر هدف شما تعمیر یا نگهداری یک دستگاه قدیمی است و دقیقاً به مدل 3SE2120-1C نیاز دارید، بهتر است قبل از جایگزینی با مدل جدید، مشخصات فنی و سازگاری مکانیکی و الکتریکی بررسی شود.

چرا مشخصات فنی هنگام خرید اهمیت دارد؟

در بازار تجهیزات برق صنعتی، شباهت ظاهری چند مدل سوئیچ به یکدیگر به معنی یکسان بودن عملکرد آنها نیست. ممکن است دو سوئیچ از نظر ظاهر مشابه باشند اما نوع عملگر، تعداد کنتاکت‌ها، روش عملکرد، درجه حفاظت یا ابعاد نصب متفاوتی داشته باشند.

در مورد SIEMENS 3SE2120-1C، مشخصاتی مانند 1NO + 1NC، Snap-Action، بدنه فلزی، IP67، عملگر Rounded Plunger و استاندارد EN 50041 از پارامترهای مهم محصول هستند.

به همین دلیل هنگام خرید لیمیت سوئیچ زیمنس یا سوئیچ موقعیت زیمنس، توصیه می‌شود کد کامل محصول بررسی شود و صرفاً بر اساس عنوان عمومی «میکروسوئیچ» تصمیم‌گیری نشود.

جمع‌بندی

میکرو سوئیچ زیمنس SIEMENS 3SE2120-1C یک سوئیچ موقعیت صنعتی با بدنه فلزی، درجه حفاظت IP67، کنتاکت‌های 1NO + 1NC، مکانیزم Snap-Action و عملگر Rounded Plunger است. این محصول مطابق EN 50041 Design B طراحی شده و برای تشخیص موقعیت و کنترل مکانیکی در تجهیزات صنعتی کاربرد دارد.

وزن 0.23 کیلوگرمی، ابعاد 105.5 × 40 میلی‌متر، اتصال ترمینال پیچی و محدوده دمای کاری 30- تا 85+ درجه سانتی‌گراد از دیگر مشخصات مهم این مدل هستند.

با توجه به اینکه 3SE2120-1C در دسته کدهای قدیمی زیمنس قرار دارد، هنگام خرید باید موجودی واقعی و همچنین سازگاری مدل جایگزین بررسی شود. زیمنس برای این مدل، 3SE5112-0CC02 را به‌عنوان جایگزین معرفی کرده است.
