میکرو سوئیچ زیمنس SIEMENS 3SE2120-1D | خرید و مشخصات فنی

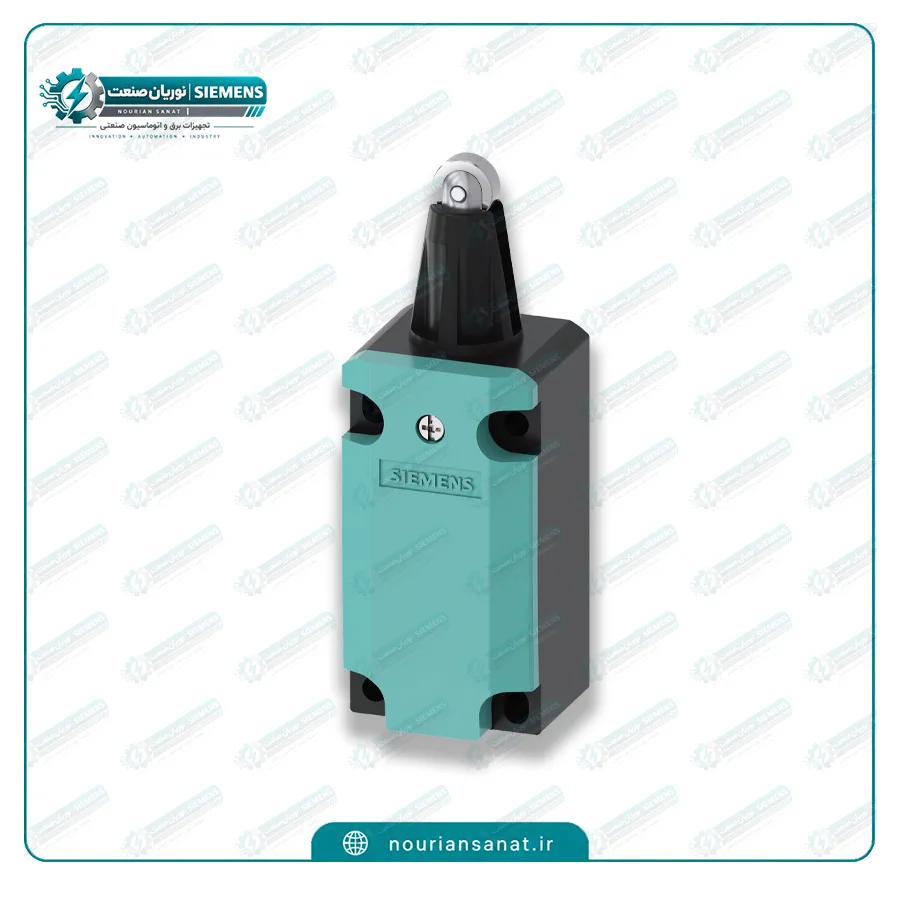

میکرو سوئیچ زیمنس SIEMENS 3SE2120-1D یک سوئیچ موقعیت صنعتی (Position Switch) از محصولات زیمنس است که برای تشخیص موقعیت مکانیکی و کنترل حرکت در ماشین‌آلات و سیستم‌های اتوماسیون صنعتی استفاده می‌شود. این مدل دارای بدنه فلزی، درجه حفاظت IP67، کنتاکت‌های 1NO + 1NC و مکانیزم Snap-Action است و به عملگر Roller Plunger مجهز شده است. طراحی بدنه مطابق EN 50041 و طراحی هد عملگر مطابق EN 50041 Design C انجام شده است.

3SE2120-1D برای کاربردهایی مناسب است که لازم است موقعیت یک قطعه متحرک، انتهای مسیر، باز یا بسته شدن یک مکانیزم یا رسیدن یک بخش از ماشین به موقعیت مشخص، به یک سیگنال الکتریکی تبدیل شود. وجود غلتک روی عملگر باعث می‌شود تحریک سوئیچ در تماس با قطعات متحرک به شکل مناسب انجام شود.

در طراحی این مدل از کنتاکت‌های سریع Snap-Action استفاده شده و عملکرد Positive Opening نیز برای آن اعلام شده است. همچنین زیمنس این محصول را برای استفاده به‌عنوان Safety Switch نیز مناسب معرفی کرده است.

مشخصات فنی میکرو سوئیچ زیمنس 3SE2120-1D

مشخصه	اطلاعات فنی
برند	SIEMENS / زیمنس
استاندارد بدنه	EN 50041
جنس بدنه	فلزی
درجه حفاظت	IP67
دمای کاری	30- تا 85+ درجه سانتی‌گراد
رنگ دکمه	فلزی / غلتک فلزی
روش اتصال	ترمینال پیچی
طول	118 میلی‌متر
عرض	40 میلی‌متر
عملکرد کنتاکت	Snap-Action / عملکرد سریع
کد محصول	3SE2120-1D
کنتاکت‌ها	1NO + 1NC
مکانیزم	مکانیکی
نصب	پیچ‌خور / Screw Fixing
نوع عملگر	Roller Plunger / پیستون غلتکی
نوع محصول	Position Switch / Limit Switch
وزن	0.245 کیلوگرم
وضعیت تولید	کد قدیمی / دارای مدل جایگزین
ورودی اتصال	1 × M20 × 1.5
استاندارد عملگر	EN 50041 Design C
عملکرد ایمنی	Positive Opening

مشخصات فوق بر اساس داده‌های فنی زیمنس تنظیم شده است. در دیتای رسمی، طول محصول 118 میلی‌متر، عرض 40 میلی‌متر، وزن خالص 0.245 کیلوگرم، درجه حفاظت IP67 و محدوده دمای کاری 30- تا 85+ درجه سانتی‌گراد اعلام شده است.

طراحی و ساختار SIEMENS 3SE2120-1D

3SE2120-1D در گروه سوئیچ‌های موقعیت مکانیکی زیمنس قرار می‌گیرد و بدنه آن از جنس فلز ساخته شده است. طراحی بدنه مطابق استاندارد EN 50041 انجام شده و سطح بدنه نیز پوشش رنگ‌شده دارد. این ساختار باعث شده محصول برای نصب روی ماشین‌آلات صنعتی و تجهیزات کنترل موقعیت، طراحی مناسبی داشته باشد.

یکی از تفاوت‌های مهم این مدل با میکروسوئیچ‌های عمومی، ساختار صنعتی و استانداردشده آن است. بنابراین هنگام جستجوی میکرو سوئیچ صنعتی زیمنس یا لیمیت سوئیچ زیمنس، باید به کد دقیق محصول و نوع عملگر توجه شود.

عملگر Roller Plunger

مهم‌ترین ویژگی ظاهری 3SE2120-1D نوع عملگر آن است. این مدل از Roller Plunger یا پیستون غلتکی استفاده می‌کند. هد عملگر مطابق EN 50041 Design C طراحی شده و شکل هد نیز Roller است.

در این نوع طراحی، حرکت قطعه مکانیکی باعث چرخش غلتک و فشار روی پیستون می‌شود و در نتیجه وضعیت کنتاکت‌های سوئیچ تغییر می‌کند. این ساختار برای کاربردهایی که قطعه متحرک به‌صورت خطی یا در امتداد مشخصی حرکت می‌کند، کاربرد زیادی دارد.

زیمنس برای مدل جایگزین این محصول نیز ساختار Roller Plunger با غلتک فولاد ضدزنگ و 3 میلی‌متر Overtravel را اعلام کرده است؛ با این حال، هنگام جایگزینی مستقیم، باید مشخصات مدل جدید با تجهیز موجود تطبیق داده شود.

کنتاکت‌های 1NO + 1NC

یکی از پارامترهای مهم هنگام خرید میکرو سوئیچ زیمنس 3SE2120-1D، آرایش کنتاکت‌های آن است.

این مدل دارای:

• یک کنتاکت NO یا Normally Open
• یک کنتاکت NC یا Normally Closed

است.

ترکیب 1NO + 1NC باعث می‌شود سوئیچ بتواند در مدارهای مختلف فرمان و کنترل استفاده شود. بسته به نحوه طراحی مدار، تغییر وضعیت مکانیکی سوئیچ می‌تواند باعث وصل یا قطع مسیر الکتریکی شود.

مکانیزم کنتاکت از نوع Snap-Action است؛ یعنی تغییر وضعیت کنتاکت به‌صورت سریع انجام می‌شود. دیتای زیمنس همچنین Positive Opening را برای این محصول مشخص کرده است.

درجه حفاظت IP67

درجه حفاظت IP67 یکی از ویژگی‌های مهم این سوئیچ موقعیت صنعتی است. این درجه حفاظت نشان می‌دهد محصول برای شرایطی طراحی شده که نیاز به محافظت در برابر ورود گردوغبار و آب مطابق شرایط استاندارد وجود دارد.

به همین دلیل SIEMENS 3SE2120-1D می‌تواند در بسیاری از محیط‌های صنعتی مورد استفاده قرار گیرد؛ با این حال، IP67 به معنای مقاومت در برابر تمام مواد شیمیایی، محیط‌های خورنده یا هر شرایط محیطی سخت نیست و شرایط واقعی نصب باید قبل از انتخاب محصول بررسی شود.

دمای کاری

طبق اطلاعات رسمی زیمنس، محدوده دمای محیط در زمان کارکرد 30- تا 85+ درجه سانتی‌گراد است. این بازه دمایی باعث می‌شود 3SE2120-1D برای طیف قابل توجهی از محیط‌های صنعتی قابل استفاده باشد.

در کاربردهایی که دمای محیط نزدیک به محدوده‌های انتهایی است، بهتر است شرایط نصب، تهویه، تابش مستقیم حرارت و سایر عوامل محیطی نیز در انتخاب تجهیز در نظر گرفته شوند.

روش اتصال و نصب

اتصال الکتریکی این مدل از طریق ترمینال پیچی (Screw-Type Terminal) انجام می‌شود و نصب مکانیکی آن نیز به روش Screw Fixing است. همچنین نسخه 3SE2120-1D دارای ورودی 1 × M20 × 1.5 است.

در هنگام تعویض یک لیمیت سوئیچ قدیمی، فقط تعداد کنتاکت‌ها را بررسی نکنید. مواردی مانند:

• ابعاد بدنه
• محل سوراخ‌های نصب
• نوع عملگر
• جهت حرکت عملگر
• نوع ترمینال
• ورودی کابل
• درجه حفاظت

نیز باید بررسی شوند.

کاربردهای میکرو سوئیچ زیمنس 3SE2120-1D

این محصول با توجه به ساختار صنعتی خود می‌تواند در سیستم‌های مختلف تشخیص موقعیت مورد استفاده قرار گیرد، از جمله:

• ماشین‌آلات صنعتی
• خطوط تولید اتوماتیک
• سیستم‌های اتوماسیون صنعتی
• ماشین‌آلات بسته‌بندی
• تجهیزات انتقال مواد
• دستگاه‌های تولیدی
• تشخیص انتهای مسیر حرکت
• تشخیص موقعیت قطعات مکانیکی
• مدارهای فرمان و کنترل
• تجهیزات حفاظتی
• ماشین‌آلاتی که نیاز به تشخیص وضعیت مکانیکی دارند

در چنین سیستم‌هایی، سوئیچ موقعیت نقش واسط بین حرکت مکانیکی و مدار کنترل را ایفا می‌کند.

خرید میکرو سوئیچ زیمنس از نوریان صنعت

اگر قصد خرید میکرو سوئیچ زیمنس، خرید لیمیت سوئیچ زیمنس یا جایگزینی یک سوئیچ موقعیت قدیمی را دارید، کد فنی دقیق محصول اهمیت زیادی دارد.

SIEMENS 3SE2120-1D را نباید صرفاً بر اساس عنوان «میکروسوئیچ» انتخاب کرد؛ زیرا نوع عملگر Roller Plunger، آرایش 1NO+1NC، بدنه فلزی، IP67 و ابعاد محصول بخشی از مشخصاتی هستند که باید با تجهیز موردنیاز مطابقت داشته باشند.

نوریان صنعت با تمرکز بر تأمین تجهیزات برق صنعتی و اتوماسیون، تلاش می‌کند مشخصات فنی محصولات را به شکل دقیق و کاربردی در اختیار خریداران قرار دهد تا انتخاب تجهیزات صنعتی بر اساس اطلاعات فنی و نیاز واقعی پروژه انجام شود.

برای استعلام این محصول، بهتر است کد کامل 3SE2120-1D را اعلام کنید تا تطبیق محصول با نیاز سیستم بررسی شود.

وضعیت تولید و جایگزین 3SE2120-1D

یک نکته مهم درباره این محصول، وضعیت چرخه عمر آن است. زیمنس در اطلاعات فعلی خود، 3SE2120-1D را همراه با مدل 3SE5112-0CD02 معرفی کرده است. مدل جدیدتر با ساختار Position Switch و بدنه فلزی 40 میلی‌متری مطابق EN 50041 عرضه شده و زیمنس آن را به‌عنوان جایگزین این کد نشان می‌دهد.

همچنین منابع موجود برای محصول قدیمی، تاریخ توقف تولید را 31 دسامبر 2011 و مدل جایگزین را 3SE5112-0CD02 ذکر می‌کنند. بنابراین اگر هدف خرید دقیق کد قدیمی 3SE2120-1D است، باید موجودی واقعی و وضعیت کالا پیش از سفارش بررسی شود.

این موضوع برای تعمیر و نگهداری ماشین‌آلات قدیمی اهمیت ویژه‌ای دارد؛ زیرا در بعضی پروژه‌ها استفاده از همان کد قدیمی به دلیل سازگاری مکانیکی یا نگهداری مستندات دستگاه ضروری است.

تفاوت 3SE2120-1D با 3SE2120-1C

مدل‌های 3SE2120-1C و 3SE2120-1D از نظر ساختار کلی به یک خانواده تعلق دارند، اما نوع عملگر آنها متفاوت است.

مدل 3SE2120-1D دارای Roller Plunger است، در حالی که مدل 3SE2120-1C از نوع دیگری از عملگر استفاده می‌کند. بنابراین هنگام جایگزینی یک مدل با مدل دیگر، نباید تنها به شباهت بدنه توجه کرد.

برای کاربردهایی که تماس غلتکی با قطعه متحرک موردنیاز است، نوع 3SE2120-1D اهمیت ویژه‌ای دارد.

چرا انتخاب کد دقیق هنگام خرید اهمیت دارد؟

در تجهیزات برق صنعتی، چند محصول ممکن است از نظر ظاهری شبیه یکدیگر باشند اما از نظر عملکرد و نصب کاملاً متفاوت باشند. در مورد سوئیچ‌های موقعیت نیز نوع عملگر می‌تواند تعیین‌کننده باشد.

در 3SE2120-1D ترکیب مشخصات شامل Roller Plunger، 1NO+1NC، Snap-Action، IP67، بدنه فلزی و EN 50041 Design C است.

به همین دلیل هنگام جستجوی عباراتی مانند قیمت میکرو سوئیچ زیمنس، خرید لیمیت سوئیچ زیمنس، سوئیچ موقعیت زیمنس یا میکروسوئیچ صنعتی زیمنس، بهتر است کد کامل محصول نیز بررسی شود.

جمع‌بندی

میکرو سوئیچ زیمنس SIEMENS 3SE2120-1D یک سوئیچ موقعیت صنعتی با بدنه فلزی و درجه حفاظت IP67 است که به Roller Plunger، کنتاکت‌های 1NO + 1NC و مکانیزم Snap-Action مجهز شده است. این محصول مطابق EN 50041 طراحی شده و برای تشخیص موقعیت مکانیکی و کنترل حرکت در ماشین‌آلات و سیستم‌های اتوماسیون صنعتی کاربرد دارد.

طول 118 میلی‌متر، عرض 40 میلی‌متر، وزن 0.245 کیلوگرم، دمای کاری 30- تا 85+ درجه سانتی‌گراد و اتصال ترمینال پیچی از دیگر مشخصات مهم این مدل هستند.

با توجه به قدیمی بودن کد 3SE2120-1D، در صورت نیاز به جایگزین، مدل 3SE5112-0CD02 باید از نظر ابعاد، عملکرد، نوع عملگر و شرایط مدار با تجهیز موجود بررسی شود.

---



سوالات متداول درباره میکرو سوئیچ زیمنس 3SE2120-1D

میکرو سوئیچ زیمنس 3SE2120-1D چیست؟

این محصول یک Position Switch صنعتی زیمنس است که برای تشخیص موقعیت مکانیکی و کنترل حرکت قطعات ماشین‌آلات استفاده می‌شود و دارای عملگر Roller Plunger و کنتاکت‌های 1NO+1NC است.

کنتاکت‌های 3SE2120-1D چند عدد هستند؟

این مدل دارای یک کنتاکت NO و یک کنتاکت NC یا مجموعاً 1NO + 1NC است.

درجه حفاظت 3SE2120-1D چقدر است؟

درجه حفاظت این سوئیچ IP67 است.

نوع عملگر 3SE2120-1D چیست؟

این مدل از Roller Plunger یا پیستون غلتکی استفاده می‌کند و هد آن مطابق EN 50041 Design C طراحی شده است.

دمای کاری میکرو سوئیچ 3SE2120-1D چقدر است؟

محدوده دمای محیط برای کارکرد این محصول طبق اطلاعات زیمنس 30- تا 85+ درجه سانتی‌گراد است.

آیا 3SE2120-1D برای کاربردهای ایمنی مناسب است؟

زیمنس این مدل را برای استفاده به‌عنوان Safety Switch مناسب اعلام کرده و عملکرد Positive Opening نیز برای آن مشخص شده است. با این حال، مناسب بودن آن برای یک مدار ایمنی مشخص باید بر اساس کل طراحی سیستم و الزامات ایمنی پروژه بررسی شود.

آیا 3SE2120-1D هنوز تولید می‌شود؟

این کد در گروه محصولات قدیمی قرار دارد و زیمنس برای آن 3SE5112-0CD02 را به‌عنوان جایگزین معرفی کرده است. بنابراین برای خرید کد اصلی 3SE2120-1D باید موجودی واقعی محصول بررسی شود.

جایگزین 3SE2120-1D چیست؟

طبق اطلاعات فعلی زیمنس، 3SE5112-0CD02 به‌عنوان جایگزین 3SE2120-1D معرفی شده است. قبل از جایگزینی، تطبیق فنی و مکانیکی هر دو مدل ضروری است.

3SE2120-1D چه کاربردی دارد؟

از این سوئیچ می‌توان برای تشخیص موقعیت قطعات متحرک، کنترل انتهای مسیر، ماشین‌آلات صنعتی، خطوط تولید، تجهیزات اتوماسیون و برخی مدارهای کنترلی و حفاظتی استفاده کرد.

وزن میکرو سوئیچ زیمنس 3SE2120-1D چقدر است؟

وزن خالص اعلام‌شده برای این مدل 0.245 کیلوگرم است.

ابعاد 3SE2120-1D چقدر است؟

طول این مدل 118 میلی‌متر و عرض آن 40 میلی‌متر است.

روش اتصال 3SE2120-1D چگونه است؟

اتصال الکتریکی توسط ترمینال پیچی (Screw Terminal) انجام می‌شود و نصب مکانیکی به روش پیچ‌خور است. ورودی اتصال این مدل 1 × M20 × 1.5 است.
