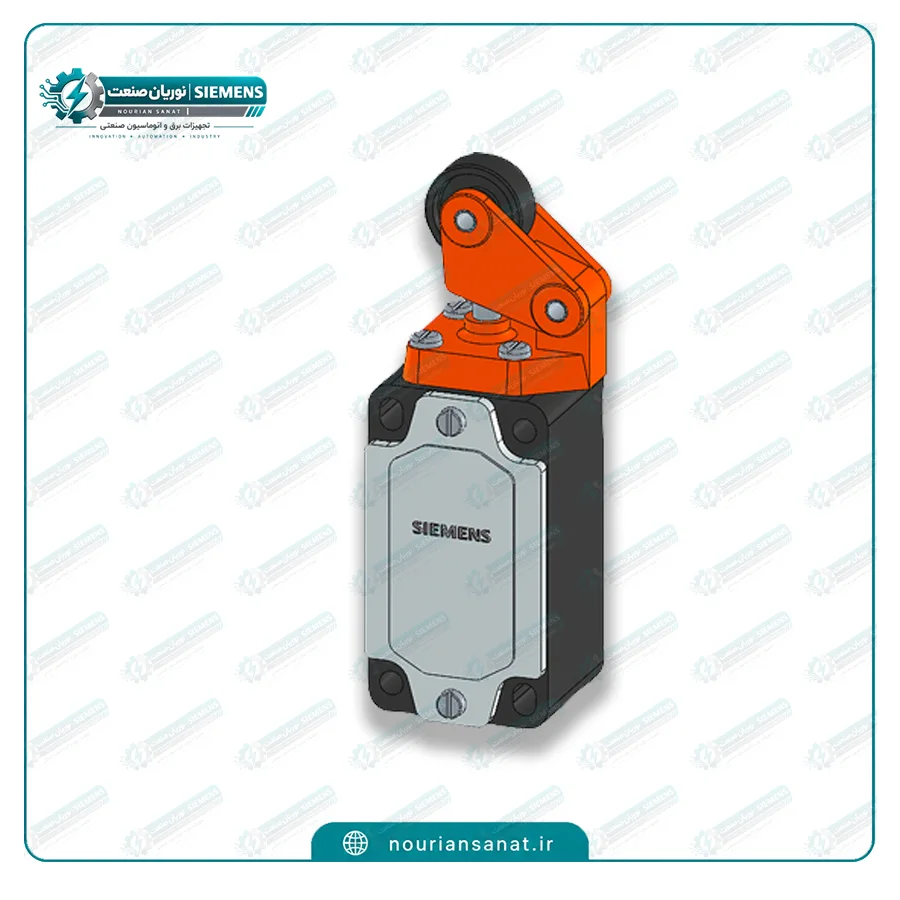

میکرو سوئیچ زیمنس SIEMENS 3SE2120-1E یک سوئیچ موقعیت صنعتی با بدنه فلزی، درجه حفاظت IP67، کنتاکتهای 1NO + 1NC و عملگر Roller Lever است. این مدل با مکانیزم Snap-Action و عملکرد Positive Opening برای تشخیص موقعیت قطعات متحرک، کنترل انتهای مسیر و مدارهای فرمان ماشینآلات صنعتی استفاده میشود. 3SE2120-1E دارای اتصال ترمینال پیچی، ورودی M20 × 1.5 و طراحی مطابق EN 50041 است و برای آن مدل 3SE5112-0CE01 بهعنوان جانشین معرفی شده است.
میکرو سوئیچ زیمنس SIEMENS 3SE2120-1E یک سوئیچ موقعیت صنعتی (Position Switch) با بدنه فلزی است که برای تشخیص موقعیت مکانیکی، کنترل حرکت و ارسال فرمان به مدارهای کنترلی در ماشینآلات صنعتی و سیستمهای اتوماسیون استفاده میشود. این مدل دارای کنتاکتهای 1NO + 1NC، مکانیزم Snap-Action، درجه حفاظت IP67 و عملگر Roller Lever یا اهرم غلتکی است.
در ساختار این محصول، حرکت یک قطعه مکانیکی باعث تحریک اهرم غلتکی شده و در نتیجه وضعیت کنتاکتهای الکتریکی تغییر میکند. استفاده از اهرم غلتکی باعث میشود این مدل برای کاربردهایی که قطعه متحرک از کنار سوئیچ عبور میکند یا حرکت خطی و جانبی دارد، گزینه مناسبی باشد.
بر اساس اطلاعات فنی محصول، بدنه 3SE2120-1E از جنس فلز بوده و طراحی آن مطابق EN 50041 انجام شده است. این مدل دارای ورودی 1 × M20 × 1.5، اتصال ترمینال پیچی و نصب به روش پیچخور است. همچنین زیمنس این محصول را برای استفاده بهعنوان Safety Switch مناسب اعلام کرده است.
در نوریان صنعت، تمرکز در معرفی تجهیزات برق صنعتی و اتوماسیون بر ارائه مشخصات فنی دقیق و قابل استناد است تا خریدار بتواند قبل از سفارش، مدل، نوع عملگر، کنتاکتها و شرایط نصب محصول را با نیاز تجهیز خود تطبیق دهد.
| مشخصه | اطلاعات فنی |
|---|---|
| برند | SIEMENS / زیمنس |
| استاندارد بدنه | EN 50041 |
| جنس بدنه | فلزی |
| درجه حفاظت | IP67 |
| دمای کاری | 30- تا 85+ درجه سانتیگراد |
| رنگ دکمه | فلزی / اهرم غلتکی فلزی |
| روش اتصال | ترمینال پیچی |
| طول | 121.5 میلیمتر |
| عرض | 40 میلیمتر |
| عملکرد کنتاکت | Snap-Action / عملکرد سریع |
| کد محصول | 3SE2120-1E |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی |
| نصب | پیچخور / Screw Fixing |
| نوع عملگر | Roller Lever / اهرم غلتکی |
| نوع محصول | Position Switch / Limit Switch |
| وزن | 0.206 کیلوگرم |
| وضعیت تولید | کد قدیمی / متوقفشده، دارای جایگزین |
| ورودی کابل | 1 × M20 × 1.5 |
| عملکرد سوئیچ | Positive Opening |
| مناسب برای کاربرد ایمنی | بله |
| اصل عملکرد | مکانیکی |
مشخصات فوق بر اساس دیتاشیت محصول تنظیم شده است. در مشخصات فنی، وزن محصول 0.206 کیلوگرم، طول 121.5 میلیمتر، عرض 40 میلیمتر، درجه حفاظت IP67 و محدوده دمای کاری 30- تا 85+ درجه سانتیگراد اعلام شده است.
3SE2120-1E در گروه سوئیچهای موقعیت مکانیکی زیمنس قرار دارد. بدنه فلزی و طراحی مطابق EN 50041 باعث شده این محصول برای نصب روی تجهیزات صنعتی و ماشینآلاتی که به تشخیص دقیق موقعیت مکانیکی نیاز دارند، طراحی شود.
این محصول با یک اهرم غلتکی کار میکند. در زمان برخورد یا حرکت قطعه مکانیکی روی غلتک، اهرم حرکت کرده و این حرکت به مکانیزم داخلی سوئیچ منتقل میشود. در نتیجه وضعیت کنتاکتها تغییر میکند.
این ساختار با میکروسوئیچهای سادهای که دارای یک شستی کوچک هستند تفاوت دارد. 3SE2120-1E یک تجهیز صنعتی تخصصیتر است که برای کاربردهای تشخیص موقعیت در ماشینآلات طراحی شده است.
مهمترین مشخصهای که هنگام خرید این مدل باید به آن توجه شود، Roller Lever یا اهرم غلتکی است.
در مدل 3SE2120-1E، حرکت مکانیکی بهوسیله اهرم دارای غلتک دریافت میشود. این طراحی برای کاربردهایی مناسب است که قطعه متحرک قرار نیست مستقیماً یک پیستون را فشار دهد، بلکه از کنار اهرم عبور میکند یا در یک مسیر مشخص با آن تماس پیدا میکند.
به همین دلیل انتخاب نوع عملگر باید بر اساس مسیر حرکت قطعه و فضای نصب انجام شود.
اگر در یک ماشین صنعتی سوئیچ قبلی دارای اهرم غلتکی بوده است، استفاده از مدلهایی با عملگر متفاوت ممکن است باعث تغییر نقطه تحریک یا حتی عدم عملکرد صحیح سوئیچ شود.
بنابراین هنگام خرید میکرو سوئیچ زیمنس 3SE2120-1E، بررسی نوع عملگر به اندازه بررسی کد محصول اهمیت دارد.
یکی دیگر از مشخصات مهم SIEMENS 3SE2120-1E آرایش کنتاکتهای آن است.
این محصول دارای:
است.
ترکیب 1NO + 1NC امکان استفاده از سوئیچ در مدارهای مختلف فرمان و کنترل را فراهم میکند. در یک مدار ممکن است از کنتاکت NC برای قطع مدار هنگام تحریک استفاده شود و در مدار دیگری از کنتاکت NO برای ایجاد فرمان استفاده شود.
این انعطافپذیری یکی از دلایلی است که سوئیچهای موقعیت صنعتی در سیستمهای اتوماسیون کاربرد زیادی دارند.
مکانیزم این محصول از نوع Snap-Action Contacts است؛ بنابراین تغییر وضعیت کنتاکتها بهصورت سریع انجام میشود. دیتای محصول همچنین عملکرد Positive Opening را برای آن مشخص کرده است.
یکی از پارامترهای مهم در انتخاب لیمیت سوئیچ صنعتی، درجه حفاظت بدنه است.
SIEMENS 3SE2120-1E دارای درجه حفاظت IP67 است. این سطح حفاظت برای بسیاری از کاربردهای صنعتی که در آنها گردوغبار و رطوبت وجود دارد، اهمیت زیادی دارد.
IP67 به این معناست که تجهیز در برابر ورود گردوغبار حفاظت شده و در شرایط استاندارد مشخص، قابلیت مقاومت در برابر غوطهوری موقت در آب را دارد.
با وجود این، IP67 به معنای مقاومت در برابر تمام مواد شیمیایی، روغنها، مواد خورنده یا شرایط محیطی خاص نیست. در پروژههای صنعتی، شرایط واقعی محیط باید در زمان انتخاب محصول بررسی شود.
محدوده دمای کاری اعلامشده برای این محصول 30- تا 85+ درجه سانتیگراد است. این محدوده امکان استفاده از سوئیچ را در بسیاری از محیطهای صنعتی فراهم میکند.
با این حال، در محیطهایی که دما به محدودههای انتهایی نزدیک است، باید عوامل دیگری مانند تابش مستقیم حرارت، تهویه، محل نصب و دمای واقعی بدنه نیز در نظر گرفته شود.
اتصال الکتریکی 3SE2120-1E از نوع Screw Terminal یا ترمینال پیچی است. نصب مکانیکی نیز بهصورت Screw Fixing انجام میشود.
این مدل دارای ورودی کابل 1 × M20 × 1.5 است.
هنگام جایگزینی یک سوئیچ موقعیت قدیمی، بهتر است موارد زیر بررسی شوند:
این بررسیها از خرید مدل نامناسب و ایجاد مشکل در زمان نصب جلوگیری میکنند.
میکرو سوئیچ یا سوئیچ موقعیت 3SE2120-1E را میتوان در بسیاری از تجهیزات و ماشینآلات صنعتی مورد استفاده قرار داد.
برخی کاربردهای متداول عبارتاند از:
در تمام این کاربردها، سوئیچ موقعیت وظیفه دارد حرکت مکانیکی را به یک وضعیت الکتریکی قابل استفاده در مدار کنترل تبدیل کند.
اگر به دنبال خرید میکرو سوئیچ زیمنس 3SE2120-1E هستید، توجه به کد کامل محصول بسیار مهم است.
مدلهای مختلف خانواده 3SE2120 ممکن است از نظر ظاهری مشابه باشند اما نوع عملگر، ابعاد، نحوه تحریک و کاربرد آنها متفاوت باشد.
در مدل 3SE2120-1E، وجود Roller Lever یکی از مشخصات کلیدی است. بنابراین اگر محصول برای جایگزینی یک قطعه قدیمی خریداری میشود، باید نوع عملگر با نمونه موجود تطبیق داده شود.
نوریان صنعت با تمرکز بر تأمین تجهیزات برق صنعتی، اتوماسیون صنعتی و قطعات کنترلی، اطلاعات فنی محصولات را با هدف کمک به انتخاب صحیح تجهیز ارائه میکند.
برای استعلام این محصول بهتر است کد کامل SIEMENS 3SE2120-1E اعلام شود تا محصول دقیق مورد بررسی قرار گیرد.
یک نکته بسیار مهم درباره این مدل، قدیمی بودن کد 3SE2120-1E است.
بر اساس اطلاعات موجود برای این شماره سفارش، محصول از چرخه تولید خارج شده و تاریخ توقف آن 31 ژانویه 2012 اعلام شده است. همچنین 3SE5112-0CE01 بهعنوان جانشین این مدل معرفی شده است.
این موضوع به این معنی نیست که هیچ نمونهای از 3SE2120-1E در بازار وجود ندارد. محصولات قدیمی ممکن است بهصورت موجودی انبار، کالای مازاد پروژه یا موجودی قدیمی تأمینکنندگان در بازار یافت شوند.
اگر دستگاه شما بهصورت مشخص با 3SE2120-1E کار میکند، ممکن است تهیه همان کد برای تعمیر و نگهداری اهمیت داشته باشد.
در صورت انتخاب مدل جایگزین، باید 3SE5112-0CE01 از نظر ابعاد، نوع عملگر، مدار الکتریکی، نحوه نصب و شرایط عملکرد با تجهیز قبلی تطبیق داده شود.
خانواده 3SE2120 شامل مدلهایی با عملگرهای مختلف است. برای مثال، مدل 3SE2120-1C دارای Rounded Plunger است، در حالی که 3SE2120-1E دارای Roller Lever است. بنابراین این دو مدل را نمیتوان صرفاً بر اساس شباهت بدنه جایگزین یکدیگر دانست.
در زمان خرید لیمیت سوئیچ زیمنس باید دقیقاً مشخص شود که ماشین به چه نوع عملگری نیاز دارد.
اگر قطعه متحرک باید یک اهرم را تحریک کند، مدل Roller Lever میتواند مناسب باشد؛ در حالی که در کاربردهای فشاری ممکن است مدلهای دارای Plunger انتخاب صحیحتری باشند.
در تجهیزات برق صنعتی، تفاوت کوچک در نوع عملگر میتواند روی نحوه عملکرد کل سیستم تأثیر بگذارد.
به همین دلیل برای جستجوی قیمت میکرو سوئیچ زیمنس یا خرید لیمیت سوئیچ زیمنس بهتر است علاوه بر عبارت عمومی، کد کامل محصول نیز وارد شود.
در مورد این محصول، عبارتهای زیر میتوانند برای جستجوی دقیق استفاده شوند:
این ساختار علاوه بر کمک به یافتن محصول، باعث میشود خریدار دقیقاً به مدل موردنظر هدایت شود.
میکرو سوئیچ زیمنس SIEMENS 3SE2120-1E یک سوئیچ موقعیت صنعتی با بدنه فلزی، درجه حفاظت IP67، کنتاکتهای 1NO + 1NC و عملگر Roller Lever است.
این مدل با مکانیزم Snap-Action، عملکرد Positive Opening، اتصال ترمینال پیچی و طراحی مطابق EN 50041، برای تشخیص موقعیت و کنترل حرکت در ماشینآلات صنعتی و سیستمهای اتوماسیون مورد استفاده قرار میگیرد.
وزن محصول 0.206 کیلوگرم، طول 121.5 میلیمتر، عرض 40 میلیمتر و محدوده دمای کاری آن 30- تا 85+ درجه سانتیگراد است.
از آنجا که 3SE2120-1E یک کد قدیمی و متوقفشده محسوب میشود، برای خرید نمونه اصلی باید موجودی واقعی بررسی شود. زیمنس برای این مدل 3SE5112-0CE01 را بهعنوان جانشین معرفی کرده است.
3SE2120-1E یک Position Switch صنعتی زیمنس با بدنه فلزی است که برای تشخیص موقعیت مکانیکی و کنترل حرکت قطعات در ماشینآلات و سیستمهای اتوماسیون استفاده میشود.
این مدل دارای Roller Lever یا اهرم غلتکی است.
این محصول دارای 1NO + 1NC است؛ یعنی یک کنتاکت Normally Open و یک کنتاکت Normally Closed دارد.
درجه حفاظت این محصول IP67 است.
محدوده دمای کاری این محصول 30- تا 85+ درجه سانتیگراد است.
وزن خالص محصول 0.206 کیلوگرم اعلام شده است.
طول محصول 121.5 میلیمتر و عرض آن 40 میلیمتر است.
اتصال الکتریکی توسط ترمینال پیچی (Screw Terminal) انجام میشود و محصول دارای ورودی 1 × M20 × 1.5 است.
در مشخصات محصول، Suitability for use as safety switch: Yes اعلام شده است. با این حال، استفاده در یک مدار ایمنی مشخص باید بر اساس طراحی کل سیستم و الزامات ایمنی پروژه بررسی شود.
خیر؛ این شماره سفارش در اطلاعات موجود بهعنوان محصول متوقفشده ثبت شده و تاریخ توقف 31 ژانویه 2012 ذکر شده است.
برای این مدل، SIEMENS 3SE5112-0CE01 بهعنوان جانشین معرفی شده است. پیش از جایگزینی باید مشخصات فنی و مکانیکی هر دو مدل بررسی شود.
مهمترین تفاوت در نوع عملگر است. 3SE2120-1E دارای Roller Lever است، در حالی که مدل 3SE2120-1D دارای Roller Plunger است. بنابراین برای جایگزینی باید نوع حرکت و مکانیزم ماشین بررسی شود.
بله، این محصول بهعنوان یک Position Switch صنعتی برای تشخیص موقعیت مکانیکی در ماشینآلات، خطوط تولید و تجهیزات اتوماسیون طراحی شده است.
| برند | SIEMENS |
|---|---|
| استاندارد بدنه | EN 50041 |
| جنس بدنه | فلزی |
| درجه حفاظت | IP67 |
| دمای کاری | 30- تا 85+ °C |
| رنگ دکمه | فلزی / اهرم غلتکی فلزی |
| روش اتصال | ترمینال پیچی (Screw Terminal) |
| طول | 121.5 میلیمتر |
| عرض | 40 میلیمتر |
| عملکرد کنتاکت | Snap-Action / عملکرد سریع |
| کد محصول | 3SE2120-1E |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی |
| نصب | پیچخور / Screw Fixing |
| نوع عملگر | Roller Lever / اهرم غلتکی |
| نوع محصول | Position Switch / Limit Switch |
| وزن | 0.206 کیلوگرم |
| وضعیت تولید | توقف تولید (Discontinued), کد قدیمی / دارای مدل جایگزین |
| استاندارد عملگر | EN 50041 Design C |
| عملکرد ایمنی | Positive Opening |
| ورودی کابل | 1 × M20 × 1.5 |
| مناسب برای کاربرد ایمنی | بله |
