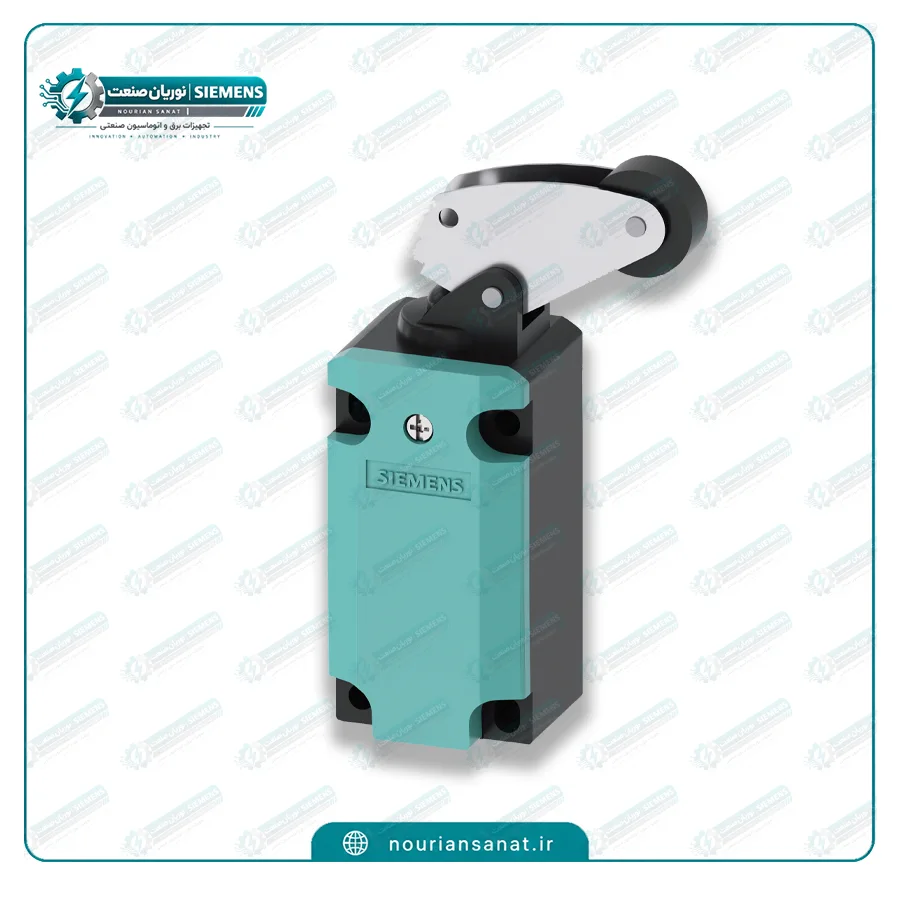

میکرو سوئیچ زیمنس SIEMENS 3SE2120-1F یک سوئیچ موقعیت صنعتی با بدنه فلزی، درجه حفاظت IP67، کنتاکت 1NO + 1NC و عملگر Angular Roller Lever است. این مدل با مکانیزم Snap-Action، عملکرد Positive Opening، ورودی کابل M20 × 1.5 و اتصال ترمینال پیچی برای تشخیص موقعیت قطعات متحرک، کنترل انتهای مسیر و تجهیزات اتوماسیون صنعتی کاربرد دارد. طول آن 124 میلیمتر، عرض آن 40 میلیمتر و وزن آن 0.219 کیلوگرم است.
میکرو سوئیچ زیمنس SIEMENS 3SE2120-1F یک سوئیچ موقعیت صنعتی (Position Switch) از خانواده تجهیزات اتوماسیون و کنترل صنعتی زیمنس است که برای تشخیص موقعیت، انتهای مسیر حرکت و وضعیت قطعات متحرک در ماشینآلات و تجهیزات صنعتی مورد استفاده قرار میگیرد.
این مدل دارای بدنه فلزی مطابق EN 50041، درجه حفاظت IP67، کنتاکتهای 1NO + 1NC و مکانیزم Snap-Action است. مهمترین ویژگی آن، استفاده از Angular Roller Lever یا اهرم غلتکی زاویهدار است که آن را از مدلهایی مانند 3SE2120-1E با Roller Lever معمولی متمایز میکند.
در این نوع سوئیچ، حرکت مکانیکی یک قطعه به عملگر منتقل شده و در نتیجه وضعیت کنتاکتهای الکتریکی تغییر میکند. بنابراین میتوان از آن برای ارسال فرمان به مدار کنترل، PLC، رله، کنتاکتور یا سیستمهای حفاظتی استفاده کرد.
ساختار فلزی و درجه حفاظت IP67 باعث شده است SIEMENS 3SE2120-1F برای بسیاری از محیطهای صنعتی که در آنها گردوغبار، رطوبت و شرایط کاری سختتر وجود دارد، گزینه مناسبی باشد. البته انتخاب نهایی باید بر اساس شرایط واقعی محیط و الزامات پروژه انجام شود.
در دیتای رسمی زیمنس، این مدل با ورودی کابل 1 × M20 × 1.5، اتصال ترمینال پیچی، نصب به روش پیچخور و قابلیت استفاده بهعنوان Safety Switch معرفی شده است. همچنین عملکرد Positive Opening برای آن ذکر شده است.
| مشخصه | اطلاعات فنی |
|---|---|
| برند | SIEMENS / زیمنس |
| استاندارد بدنه | EN 50041 |
| جنس بدنه | فلزی / Metal |
| درجه حفاظت | IP67 |
| دمای کاری | 30- تا 85+ درجه سانتیگراد |
| رنگ دکمه | فلزی / بدنه رنگشده |
| روش اتصال | ترمینال پیچی / Screw Terminal |
| طول | 124 میلیمتر |
| عرض | 40 میلیمتر |
| عملکرد کنتاکت | Snap-Action / عملکرد سریع |
| کد محصول | 3SE2120-1F |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی |
| نصب | پیچخور / Screw Fixing |
| نوع عملگر | Angular Roller Lever / اهرم غلتکی زاویهدار |
| نوع محصول | Position Switch / Limit Switch |
| وزن | 0.219 کیلوگرم |
| وضعیت تولید | متوقفشده / دارای جایگزین |
| ورودی کابل | 1 × M20 × 1.5 |
| عملکرد ایمنی | Positive Opening |
| اصل عملکرد | مکانیکی |
| مناسب برای Safety Switch | بله |
طبق اطلاعات فعلی Industry Mall زیمنس، طول این مدل 124 میلیمتر، عرض 40 میلیمتر، وزن خالص 0.219 کیلوگرم، درجه حفاظت IP67 و محدوده دمای کاری 30- تا 85+ درجه سانتیگراد است. همچنین زیمنس کنتاکتهای 1NO/1NC و اتصال ترمینال پیچی را برای این مدل ثبت کرده است.
وظیفه اصلی یک Limit Switch یا Position Switch تبدیل حرکت مکانیکی به یک سیگنال الکتریکی است.
برای مثال، تصور کنید یک قطعه روی یک خط تولید در حال حرکت است و باید زمانی که به انتهای مسیر رسید، موتور متوقف شود. در چنین شرایطی میتوان از یک سوئیچ موقعیت استفاده کرد.
وقتی قطعه متحرک با Angular Roller Lever تماس پیدا میکند، اهرم حرکت کرده و مکانیزم داخلی سوئیچ فعال میشود. سپس کنتاکتهای NO و NC تغییر وضعیت میدهند و این تغییر وضعیت میتواند به مدار فرمان منتقل شود.
این ساختار در ماشینآلات صنعتی اهمیت زیادی دارد، زیرا امکان کنترل موقعیت قطعات بدون نیاز به سنسورهای پیچیدهتر را فراهم میکند.
کاتالوگ زیمنس نیز Position Switchها را تجهیزاتی برای تولید سیگنال الکتریکی متناسب با موقعیت ماشینآلات متحرک معرفی میکند.
مهمترین مشخصه 3SE2120-1F نوع عملگر آن است.
این مدل از Angular Roller Lever یا اهرم غلتکی زاویهدار استفاده میکند.
در کاتالوگ زیمنس، مدلهای مختلف عملگر خانواده 3SE2120 بهصورت جداگانه معرفی شدهاند؛ از جمله:
مدل 3SE2120-1F در دسته Angular Roller Lever قرار میگیرد.
تفاوت این مدل با 3SE2120-1E اهمیت زیادی دارد. در مدل 3SE2120-1E از Roller Lever استفاده شده، اما مدل 3SE2120-1F دارای Angular Roller Lever است.
بنابراین اگر قصد جایگزینی یک سوئیچ قدیمی را دارید، صرفاً مشابه بودن بدنه کافی نیست و باید جهت حرکت قطعه و نوع عملگر نیز بررسی شود.
یکی از ویژگیهای مهم این محصول، وجود دو کنتاکت 1NO + 1NC است.
یعنی:
این آرایش امکان استفاده از سوئیچ را در مدارهای مختلف فرمان و کنترل فراهم میکند.
برای مثال میتوان از کنتاکت NC برای ایجاد فرمان توقف و از کنتاکت NO برای ارسال سیگنال فعالشدن سوئیچ استفاده کرد.
کاتالوگ زیمنس برای Position Switchهای این خانواده، کنتاکتهای متحرک دوگانه و عملکرد Snap-Action را معرفی کرده است. همچنین کنتاکتهای NO و NC از نظر الکتریکی از یکدیگر ایزوله هستند.
SIEMENS 3SE2120-1F از کنتاکتهای Snap-Action استفاده میکند.
در این مکانیزم، تغییر وضعیت کنتاکت به شکل سریع انجام میشود و نقطه سوئیچینگ در شرایط مشخص به سرعت تغییر میکند.
این ویژگی در تجهیزات صنعتی اهمیت دارد؛ زیرا در مدارهای کنترل، تغییر وضعیت سریع و قابل پیشبینی کنتاکت میتواند عملکرد مطمئنتری ایجاد کند.
زیمنس همچنین برای این خانواده عملکرد Positive Opening را اعلام کرده است؛ در این حالت بازشدن کنتاکت NC بهصورت مکانیکی و اجباری انجام میشود.
یکی از نقاط قوت میکرو سوئیچ زیمنس 3SE2120-1F، درجه حفاظت IP67 است.
IP67 نشان میدهد محفظه تجهیز در برابر نفوذ گردوغبار حفاظتشده بوده و برای شرایط مشخص استاندارد در برابر غوطهوری موقت در آب نیز حفاظت ایجاد میکند.
این ویژگی برای استفاده از لیمیت سوئیچ زیمنس در محیطهای صنعتی اهمیت زیادی دارد.
با این حال، IP67 به معنی مقاومت در برابر همه مواد شیمیایی، روغنها یا شرایط خورنده نیست. در محیطهای خاص باید سازگاری مواد بدنه و شرایط محیطی نیز بررسی شود.
کاتالوگ زیمنس برای Position Switchهای دارای بدنه فلزی این خانواده درجه حفاظت IP67 را اعلام میکند.
بدنه 3SE2120-1F از جنس فلز است و طراحی محفظه آن مطابق EN 50041 انجام شده است.
استاندارد EN 50041 در Position Switchهای صنعتی، مشخصات مهمی مانند ابعاد نصب، ساختار محفظه و انواع عملگر را مشخص میکند.
این موضوع هنگام جایگزینی یک سوئیچ قدیمی اهمیت زیادی دارد؛ زیرا ممکن است تجهیز جدید از نظر ابعاد و سوراخهای نصب با نمونه قدیمی متفاوت باشد.
محدوده دمای محیط برای عملکرد SIEMENS 3SE2120-1F برابر با:
30- تا 85+ درجه سانتیگراد
است.
این محدوده باعث میشود محصول برای طیف وسیعی از محیطهای صنعتی قابل استفاده باشد.
در پروژههایی که تجهیز در نزدیکی منابع حرارتی، کورهها، موتورهای داغ یا محیطهای با تغییرات شدید دما نصب میشود، باید دمای واقعی محل نصب بررسی شود.
اتصال الکتریکی این مدل از طریق Screw Terminal یا ترمینال پیچی انجام میشود.
همچنین ورودی کابل آن:
1 × M20 × 1.5
است.
روش نصب نیز Screw Fixing است و امکان نصب در موقعیتهای مختلف وجود دارد. زیمنس در دیتای محصول، موقعیت نصب را بهصورت عمومی و بدون محدودیت جهت خاص اعلام کرده است.
این سوئیچ موقعیت صنعتی زیمنس میتواند در طیف وسیعی از تجهیزات صنعتی استفاده شود، از جمله:
بهطور کلی هر جا لازم باشد موقعیت مکانیکی یک قطعه به یک سیگنال الکتریکی تبدیل شود، Position Switch میتواند کاربرد داشته باشد.
اگر به دنبال خرید میکرو سوئیچ زیمنس هستید، انتخاب کد دقیق محصول اهمیت زیادی دارد.
در خانواده 3SE2120، تفاوت انتهای کد میتواند نشاندهنده نوع متفاوت عملگر باشد. به همین دلیل 3SE2120-1F را نباید صرفاً به دلیل شباهت ظاهری با مدلهای 1D یا 1E انتخاب کرد.
مدل 1F دارای Angular Roller Lever است و همین ویژگی باید با مکانیزم دستگاه شما مطابقت داشته باشد.
نوریان صنعت با تمرکز بر تأمین تجهیزات برق صنعتی و اتوماسیون صنعتی، تلاش میکند مشخصات فنی محصولات را به شکل دقیق و کاربردی ارائه کند تا خریدار قبل از سفارش بتواند مدل موردنظر را با نیاز فنی پروژه مقایسه کند.
برای استعلام قیمت میکرو سوئیچ زیمنس 3SE2120-1F بهتر است کد کامل محصول را اعلام کنید تا مدل، موجودی و وضعیت تأمین بررسی شود.
یک نکته بسیار مهم درباره این محصول این است که 3SE2120-1F یک مدل قدیمی زیمنس محسوب میشود.
در اطلاعات فعلی Industry Mall زیمنس، برای 3SE2120-1F مدل 3SE5112-0CF01 بهعنوان محصول جایگزین معرفی شده است. مدل جدید نیز Position Switch با بدنه فلزی 40 میلیمتری، کنتاکت 1NO/1NC و Angular Roller Lever است.
همچنین منابع تأمینکننده وضعیت 3SE2120-1F را Discontinued / Product Withdrawn اعلام کردهاند.
بنابراین اگر ماشینآلات شما دقیقاً به 3SE2120-1F نیاز دارند، تهیه همان کد ممکن است به موجودی قدیمی یا تأمین قطعه از بازار تجهیزات قدیمی وابسته باشد.
در صورت انتخاب مدل جایگزین، باید مشخصات مکانیکی و الکتریکی هر دو مدل قبل از جایگزینی بررسی شود.
بر اساس اطلاعات فعلی زیمنس، SIEMENS 3SE5112-0CF01 بهعنوان جایگزین 3SE2120-1F معرفی شده است.
مدل جایگزین نیز دارای:
است.
با وجود شباهت عملکردی، توصیه میشود قبل از جایگزینی، نقشه نصب، ابعاد، نوع عملگر و شرایط مدار بررسی شود.
این دو مدل بسیار شبیه هستند اما نوع عملگر آنها متفاوت است.
| مدل | نوع عملگر |
|---|---|
| 3SE2120-1E | Roller Lever |
| 3SE2120-1F | Angular Roller Lever |
کاتالوگ زیمنس نیز این دو نوع عملگر را بهصورت جداگانه طبقهبندی کرده است.
بنابراین اگر در دستگاه شما حرکت قطعه نسبت به محور سوئیچ بهصورت زاویهدار یا موازی انجام میشود، انتخاب عملگر مناسب اهمیت ویژهای دارد.
در خرید تجهیزات برق صنعتی، شباهت ظاهری دو محصول به معنی سازگاری کامل آنها نیست.
در مورد SIEMENS 3SE2120-1F، موارد زیر باید پیش از خرید بررسی شوند:
این موارد باعث میشوند هنگام خرید لیمیت سوئیچ زیمنس، محصولی انتخاب شود که واقعاً با ماشینآلات شما سازگار باشد.
میکرو سوئیچ زیمنس SIEMENS 3SE2120-1F یک Position Switch صنعتی با بدنه فلزی، IP67، کنتاکتهای 1NO + 1NC و عملگر Angular Roller Lever است.
این مدل با مکانیزم Snap-Action، عملکرد Positive Opening، اتصال ترمینال پیچی و ورودی M20 × 1.5 برای تشخیص موقعیت و کنترل حرکت در ماشینآلات و سیستمهای اتوماسیون صنعتی طراحی شده است.
طول محصول 124 میلیمتر، عرض 40 میلیمتر، وزن 0.219 کیلوگرم و محدوده دمای کاری آن 30- تا 85+ درجه سانتیگراد است.
با توجه به قدیمی بودن این کد، در صورت نیاز به جایگزین، 3SE5112-0CF01 توسط زیمنس معرفی شده است.
| برند | SIEMENS |
|---|---|
| استاندارد بدنه | EN 50041 |
| جنس بدنه | فلزی |
| درجه حفاظت | IP67 |
| دمای کاری | 30- تا 85+ °C |
| رنگ دکمه | فلزی / اهرم غلتکی فلزی |
| روش اتصال | ترمینال پیچی (Screw Terminal) |
| طول | 121.5 میلیمتر |
| عرض | 40 میلیمتر |
| عملکرد کنتاکت | Snap-Action / عملکرد سریع |
| کد محصول | 3SE2120-1E |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی |
| نصب | پیچخور / Screw Fixing |
| نوع عملگر | Roller Lever / اهرم غلتکی |
| نوع محصول | Position Switch / Limit Switch |
| وزن | 0.206 کیلوگرم |
| وضعیت تولید | توقف تولید (Discontinued), کد قدیمی / دارای مدل جایگزین |
| استاندارد عملگر | EN 50041 Design C |
| عملکرد ایمنی | Positive Opening |
| ورودی کابل | 1 × M20 × 1.5 |
| مناسب برای کاربرد ایمنی | بله |
