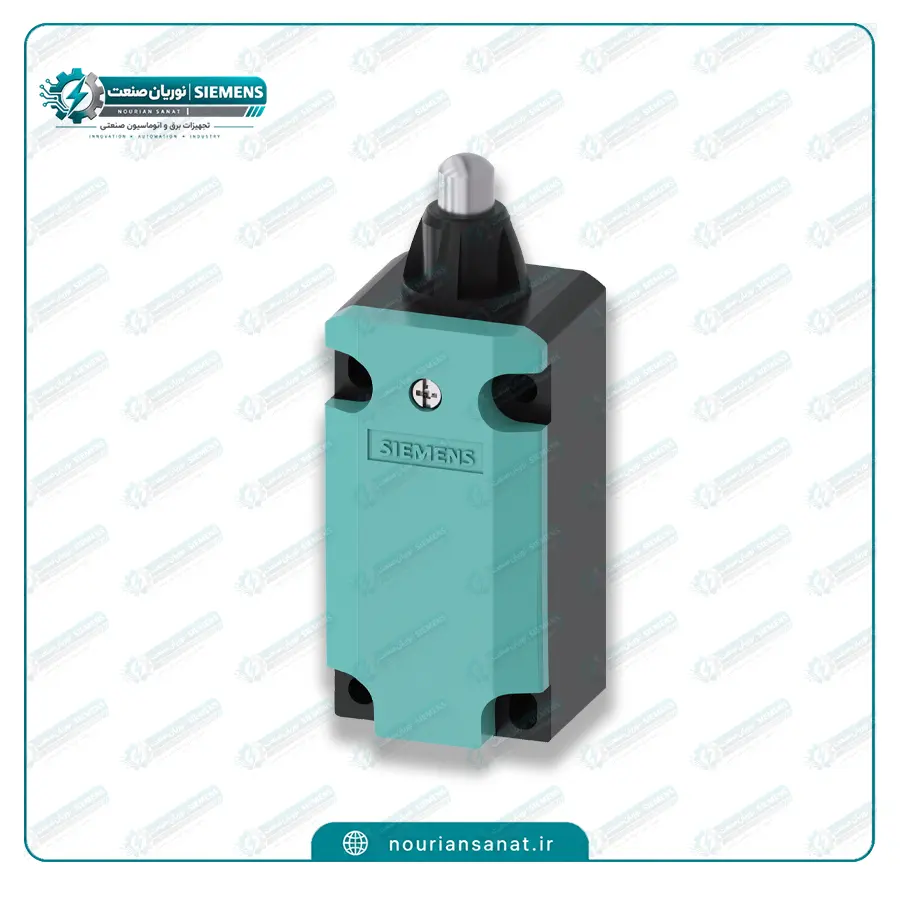

میکرو سوئیچ زیمنس SIEMENS 3SE5112-0CC02 یک کلید موقعیت صنعتی از سری SIRIUS 3SE5 با بدنه فلزی 40 میلیمتری مطابق EN 50041 است. این مدل به Rounded Plunger استیل ضدزنگ با 3 میلیمتر Overtravel، کنتاکتهای 1NO+1NC، مکانیزم Snap-action، قابلیت Positive Opening، درجه حفاظت IP66/IP67 و اتصال M20 × 1.5 مجهز شده است. این محصول برای تشخیص موقعیت و کنترل حرکت در ماشینآلات، خطوط تولید و سیستمهای اتوماسیون صنعتی کاربرد دارد.
میکرو سوئیچ زیمنس SIEMENS 3SE5112-0CC02 یکی از کلیدهای موقعیت مکانیکی سری SIRIUS 3SE5 زیمنس است که برای تشخیص موقعیت، کنترل حرکت و پایش وضعیت قطعات مکانیکی در ماشینآلات و تجهیزات اتوماسیون صنعتی طراحی شده است. این مدل دارای بدنه فلزی با عرض 40 میلیمتر مطابق EN 50041، یک ورودی کابل M20 × 1.5 و ترکیب کنتاکتی 1NO + 1NC با مکانیزم Snap-action است. عملگر این مدل از نوع Rounded Plunger یا Kuppenstößel بوده و پیستون آن از استیل ضدزنگ ساخته شده و 3 میلیمتر Overtravel دارد.
3SE5112-0CC02 برای کاربردهایی مناسب است که در آنها باید رسیدن یک قطعه متحرک به یک موقعیت مشخص تشخیص داده شود. این کلید موقعیت میتواند در ماشینآلات تولیدی، خطوط اتوماسیون، تجهیزات انتقال مواد، سیستمهای مکانیکی و مدارهای کنترل مورد استفاده قرار گیرد. زیمنس همچنین این مدل را برای استفاده بهعنوان Safety Switch مناسب اعلام کرده و قابلیت Positive Opening برای آن در مشخصات رسمی ثبت شده است.
بدنه فلزی و درجه حفاظت IP66/IP67 باعث شده این محصول برای محیطهای صنعتی که با گردوغبار، رطوبت و شرایط کاری نسبتاً سخت مواجه هستند، انتخاب مناسبی باشد. محدوده دمای کاری آن 25- تا 85+ درجه سانتیگراد است و مقاومت ضربهای آن طبق IEC 60068-2-27 برابر 30g / 11ms اعلام شده است.
| مشخصه | اطلاعات محصول |
|---|---|
| برند | SIEMENS / زیمنس |
| استاندارد بدنه | EN 50041، بدنه فلزی 40 میلیمتر |
| تعداد کنتاکت | 2 کنتاکت |
| عملکرد ایمنی | دارد؛ مناسب Safety Function و دارای Positive Opening |
| ورودی کابل | 1 × M20 × 1.5 |
| کاربرد | تشخیص موقعیت، کنترل حرکت، لیمیت سوئیچ، ماشینآلات و اتوماسیون صنعتی |
| جنس بدنه | فلز |
| درجه حفاظت | IP66 / IP67 |
| دمای کاری | 25- تا 85+ درجه سانتیگراد |
| رنگ دکمه | ندارد؛ عملگر از نوع Rounded Plunger است |
| روش اتصال | ترمینال پیچی |
| طول | 103.5 میلیمتر |
| عرض | 40 میلیمتر |
| عملکرد کنتاکت | Snap-action / Positive Opening |
| کد محصول | 3SE5112-0CC02 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی |
| نصب | Screw Fixing |
| نوع عملگر | Rounded Plunger با پیستون استیل ضدزنگ و 3mm Overtravel |
| نوع محصول | Mechanical Position Switch / Limit Switch |
| وزن | 0.363 کیلوگرم |
| وضعیت تولید | موجود برای فروش طبق Industry Mall زیمنس |
مشخصات اصلی فوق مستقیماً با اطلاعات منتشرشده توسط زیمنس مطابقت دارد. Industry Mall زیمنس برای این مدل وضعیت PM300: Product available for sale را نمایش میدهد و وزن خالص محصول را 0.363 کیلوگرم اعلام کرده است.
میکرو سوئیچ 3SE5112-0CC02 از سری کلیدهای موقعیت مکانیکی SIRIUS 3SE5 است. ساختار بدنه این مدل فلزی بوده و عرض آن 40 میلیمتر است. این طراحی مطابق استاندارد EN 50041 انجام شده و برای استفاده در تجهیزات صنعتی و ماشینآلات مناسب است.
در قسمت عملگر، این مدل از Rounded Plunger استفاده میکند. پیستون عملگر از جنس استیل ضدزنگ است و دارای 3 میلیمتر Overtravel است. این ویژگی به محصول اجازه میدهد پس از رسیدن به نقطه عملکرد، مقدار مشخصی حرکت اضافی داشته باشد و در نتیجه برای مکانیزمهایی که حرکت مستقیم به سمت عملگر دارند، انتخاب مناسبی باشد.
مکانیزم داخلی از نوع Snap-action است. در این نوع مکانیزم، تغییر وضعیت کنتاکتها به شکل سریع انجام میشود و کلید برای تشخیص موقعیتهای مکانیکی تکرارشونده عملکرد مناسبی دارد.
این مدل دارای آرایش 1NO + 1NC است؛ یعنی یک کنتاکت Normally Open و یک کنتاکت Normally Closed در اختیار مدار قرار میگیرد. ساختار کنتاکتها از نوع Quick/Snap-action است. زیمنس همچنین برای محصول یک کنتاکت ایمنی را در مشخصات Safety-related اعلام کرده است.
جریان حرارتی این کلید موقعیت 10 آمپر است. برای کاربردهای AC-15، جریان کاری نامی در 24 و 125 ولت 6 آمپر و در 240 ولت نیز 6 آمپر و در 400 ولت 4 آمپر اعلام شده است. بنابراین هنگام خرید و طراحی مدار نباید صرفاً به مقدار جریان حرارتی 10 آمپر توجه کرد؛ نوع بار، ولتاژ و رده کاری کنتاکت باید با شرایط واقعی مدار تطبیق داده شود.
یکی از ویژگیهای مهم SIEMENS 3SE5112-0CC02 قابلیت استفاده در کاربردهای ایمنی است. اطلاعات رسمی زیمنس نشان میدهد که این مدل برای استفاده بهعنوان Safety Switch مناسب است و عملکرد Positive Opening دارد. همچنین تعداد کنتاکتهای مرتبط با ایمنی برای این مدل یک مورد اعلام شده است.
Positive Opening به ساختار مکانیکی مربوط میشود که در آن باز شدن کنتاکت مربوطه بهصورت مکانیکی و اجباری توسط عملگر انجام میشود. این ویژگی در طراحی مدارهای ایمنی ماشینآلات اهمیت دارد.
البته باید توجه داشت که وجود Positive Opening بهتنهایی به معنی ایمن بودن هر مدار یا ماشین نیست. انتخاب نهایی برای Safety Function باید بر اساس ارزیابی ریسک، معماری مدار، استانداردهای مربوطه و سایر تجهیزات ایمنی پروژه انجام شود.
یکی از مزیتهای مهم این کلید موقعیت صنعتی، درجه حفاظت IP66/IP67 است. این سطح حفاظت باعث میشود محصول برای بسیاری از محیطهای صنعتی دارای گردوغبار و رطوبت مناسب باشد.
زیمنس همچنین مقاومت ضربهای 30g / 11ms و مقاومت ارتعاشی 0.35mm / 5g را برای این مدل اعلام کرده است. این مشخصات برای تجهیزاتی که در معرض ارتعاش و حرکت مکانیکی قرار دارند، اهمیت زیادی دارند.
محدوده دمای کاری 25- تا 85+ درجه سانتیگراد و محدوده دمای نگهداری 40- تا 90+ درجه سانتیگراد است.
میکرو سوئیچ زیمنس 3SE5112-0CC02 دارای دقت تکرارپذیری 0.05 میلیمتر است. حداقل نیروی تحریک در جهتهای عملکرد نیز 20 نیوتن اعلام شده است. این ویژگیها در کاربردهایی که تشخیص موقعیت باید بهصورت قابل تکرار انجام شود، اهمیت دارند.
عمر مکانیکی معمول این محصول 15 میلیون سیکل اعلام شده و عمر الکتریکی معمول آن در AC-15 و 230 ولت برابر 100 هزار سیکل است. این موضوع نشاندهنده طراحی آن برای کارکردهای تکرارشونده صنعتی است.
اتصال الکتریکی این مدل از طریق ترمینال پیچی انجام میشود و برای ورود کابل، یک اتصال M20 × 1.5 در نظر گرفته شده است. روش نصب بدنه نیز Screw Fixing است و موقعیت نصب میتواند متناسب با پروژه انتخاب شود.
برای هادی مسی، زیمنس امکان اتصال یک هادی با سطح مقطع 0.5 تا 1.5 میلیمتر مربع و دو هادی با سطح مقطع 0.5 تا 0.75 میلیمتر مربع را اعلام کرده است.
هنگام نصب باید مسیر حرکت قطعه مکانیکی با محور پیستون هماهنگ باشد. همچنین نباید نیروی اضافی یا ضربه خارج از محدوده طراحی به عملگر وارد شود.
میکرو سوئیچ زیمنس 3SE5112-0CC02 در بسیاری از کاربردهای صنعتی قابل استفاده است، از جمله:
عملگر Rounded Plunger باعث میشود این مدل بهخصوص برای کاربردهایی مناسب باشد که قطعه متحرک از سمت مقابل به پیستون فشار وارد میکند.
اگر به دنبال خرید میکرو سوئیچ زیمنس، خرید لیمیت سوئیچ زیمنس یا خرید کلید موقعیت زیمنس هستید، انتخاب دقیق کد محصول اهمیت زیادی دارد. خانواده SIRIUS 3SE5 مدلهای متعددی با تفاوت در نوع عملگر، بدنه، تعداد کنتاکت و مشخصات عملکردی دارد.
مدل 3SE5112-0CC02 بهصورت مشخص دارای بدنه فلزی 40 میلیمتری، Rounded Plunger، پیستون استیل ضدزنگ، 3 میلیمتر Overtravel، کنتاکت 1NO+1NC و اتصال M20 × 1.5 است. بنابراین هنگام خرید باید کد کامل محصول را بررسی کرد تا مدل دارای عملگر یا مشخصات متفاوت به اشتباه تهیه نشود.
برای خرید میکرو سوئیچ زیمنس 3SE5112-0CC02 از نوریان صنعت، پیشنهاد میشود هنگام استعلام قیمت، کد کامل محصول و تعداد موردنیاز اعلام شود تا مدل دقیق با نیاز پروژه تطبیق داده شود.
میکرو سوئیچ زیمنس SIEMENS 3SE5112-0CC02 چیست؟
یک کلید موقعیت مکانیکی از سری SIRIUS 3SE5 زیمنس است که برای تشخیص موقعیت و کنترل حرکت قطعات مکانیکی در ماشینآلات صنعتی استفاده میشود.
نوع عملگر 3SE5112-0CC02 چیست؟
این مدل دارای Rounded Plunger با پیستون استیل ضدزنگ و 3 میلیمتر Overtravel است.
3SE5112-0CC02 چند کنتاکت دارد؟
دارای آرایش 1NO + 1NC است.
آیا این مدل برای کاربردهای ایمنی مناسب است؟
بله. زیمنس آن را برای استفاده بهعنوان Safety Switch مناسب اعلام کرده و Positive Opening دارد.
درجه حفاظت این میکرو سوئیچ چقدر است؟
درجه حفاظت IP66/IP67 است.
دمای کاری میکرو سوئیچ زیمنس 3SE5112-0CC02 چقدر است؟
محدوده دمای کاری آن 25- تا 85+ درجه سانتیگراد است.
ورودی کابل این محصول چیست؟
دارای یک ورودی کابل M20 × 1.5 است.
وزن 3SE5112-0CC02 چقدر است؟
وزن خالص محصول 0.363 کیلوگرم است.
طول و عرض محصول چقدر است؟
طول سنسور 103.5 میلیمتر و عرض آن 40 میلیمتر است.
آیا 3SE5112-0CC02 برای محیط صنعتی مناسب است؟
بله. بدنه فلزی، حفاظت IP66/IP67، مقاومت در برابر ضربه و لرزش و محدوده دمایی 25- تا 85+ درجه سانتیگراد، آن را برای بسیاری از کاربردهای صنعتی مناسب میکند.
عمر مکانیکی این کلید موقعیت چقدر است؟
عمر مکانیکی معمول آن 15,000,000 سیکل اعلام شده است.
| برند | SIEMENS |
|---|---|
| استاندارد بدنه | EN 50041 |
| تعداد کنتاکت | 2 کنتاکت |
| عملکرد ایمنی | ندارد؛ Safety Switch مناسب نیست |
| ورودی کابل | 1 × M20 × 1.5 |
| کاربرد | تشخیص موقعیت، پایان حرکت، ماشینآلات، اتوماسیون و تجهیزات صنعتی |
| جنس بدنه | فلز با پوشش Cathodic Dip Coating |
| درجه حفاظت | IP66 / IP67 |
| دمای کاری | 25- تا 85+ درجه سانتیگراد |
| رنگ دکمه | ندارد؛ عملگر از نوع Rounded Plunger است |
| روش اتصال | ترمینال پیچی (Screw Terminal) |
| طول | 103.5 میلیمتر |
| عرض | 40 میلیمتر |
| عملکرد کنتاکت | Snap-Action / عملکرد سریع |
| کد محصول | 3SE5112-0CC02 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی، عملگر چرخشی قابل تنظیم |
| نصب | نصب صنعتی روی تجهیزات و ماشینآلات |
| نوع عملگر | Roller Lever؛ اهرم فلزی با غلتک پلاستیکی 22 میلیمتری |
| نوع محصول | Position Switch / Limit Switch |
| وزن | 0.363 کیلوگرم |
| وضعیت تولید | محصول دارای دیتاشیت و کد سفارش رسمی زیمنس؛ وضعیت موجودی هنگام خرید استعلام شود |
