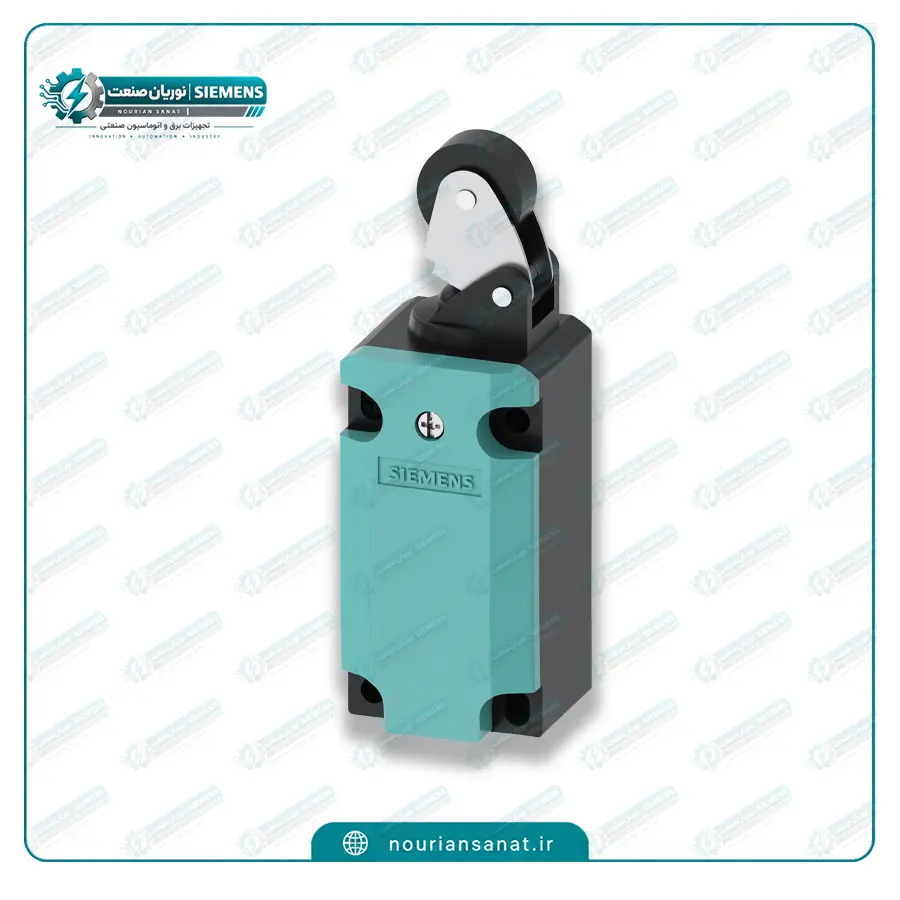

میکرو سوئیچ زیمنس SIEMENS 3SE5112-0CE01 یک کلید حدی و سوئیچ موقعیت صنعتی از سری 3SE5 زیمنس است که برای تشخیص موقعیت، انتهای مسیر حرکت و کنترل وضعیت اجزای مکانیکی در ماشینآلات و تجهیزات صنعتی طراحی شده است. این مدل دارای بدنه فلزی، یک کنتاکت NO و یک کنتاکت NC، مکانیزم Snap Action و عملگر اهرمی غلتکی است و با ورودی کابل M20 × 1.5 عرضه میشود. طبق اطلاعات فنی زیمنس، این مدل مطابق استاندارد EN 50041 طراحی شده و برای کاربردهای مرتبط با عملکرد ایمنی نیز مناسب است.
میکرو سوئیچ زیمنس SIEMENS 3SE5112-0CE01 یک کلید حدی و سوئیچ موقعیت صنعتی از سری 3SE5 زیمنس است که برای تشخیص موقعیت، انتهای مسیر حرکت و کنترل وضعیت اجزای مکانیکی در ماشینآلات و تجهیزات صنعتی طراحی شده است. این مدل دارای بدنه فلزی، یک کنتاکت NO و یک کنتاکت NC، مکانیزم Snap Action و عملگر اهرمی غلتکی است و با ورودی کابل M20 × 1.5 عرضه میشود. طبق اطلاعات فنی زیمنس، این مدل مطابق استاندارد EN 50041 طراحی شده و برای کاربردهای مرتبط با عملکرد ایمنی نیز مناسب است.
| مشخصه | مقدار |
|---|---|
| برند | SIEMENS زیمنس |
| استاندارد بدنه | EN 50041 |
| تعداد کنتاکت | 2 کنتاکت؛ 1 NO + 1 NC |
| عملکرد ایمنی | دارد؛ دارای عملکرد Positive Opening و مناسب برای Safety Function |
| ورودی کابل | 1 × M20 × 1.5 |
| کاربرد | تشخیص موقعیت، محدودکننده حرکت، ماشینآلات صنعتی و سیستمهای کنترل و ایمنی |
| جنس بدنه | فلزی |
| درجه حفاظت | IP66 / IP67 |
| دمای کاری | 25- تا 85+ درجه سانتیگراد |
| رنگ دکمه | در مشخصات سازنده رنگ مجزا برای دکمه اعلام نشده؛ عملگر دارای غلتک پلاستیکی است |
| روش اتصال | ترمینال پیچی |
| طول | حدود 119 میلیمتر |
| عرض | حدود 40.5 میلیمتر |
| عملکرد کنتاکت | Snap Action با عملکرد Positive Opening |
| کد محصول | 3SE5112-0CE01 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | Snap Action |
| نصب | نصب پیچی؛ موقعیت نصب قابل انتخاب |
| نوع عملگر | اهرم غلتکی R20 mm با غلتک پلاستیکی Ø22 mm |
| نوع محصول | Limit Switch / Position Switch |
| وزن | حدود 0.35 کیلوگرم |
| وضعیت تولید | Active / در چرخه تولید فعال |
مشخصات فوق بر اساس اطلاعات فنی منتشرشده برای همین شماره فنی تنظیم شدهاند. دیتاشیت زیمنس، بدنه فلزی، استاندارد EN 50041، ورودی M20×1.5، کنتاکتهای 1NO/1NC، عملگر Roller Lever و قابلیت استفاده در عملکردهای ایمنی را تأیید میکند. منابع فنی توزیعکنندگان نیز ابعاد حدود 119×40.5×40.5 میلیمتر، درجه حفاظت IP66/IP67 و وزن حدود 0.35 کیلوگرم را گزارش کردهاند.
میکرو سوئیچ زیمنس 3SE5112-0CE01 برای پروژههایی انتخاب مناسبی است که در آنها تشخیص دقیق موقعیت مکانیکی و ارسال فرمان به مدار کنترل اهمیت دارد. ساختار این محصول بر پایه یک سوئیچ موقعیت صنعتی با بدنه فلزی و عملگر اهرم غلتکی است. زمانی که بخش متحرک دستگاه با غلتک برخورد میکند، وضعیت کنتاکتها تغییر کرده و این تغییر میتواند برای کنترل توقف، شروع، محدود کردن مسیر حرکت یا نظارت بر موقعیت یک قطعه مکانیکی مورد استفاده قرار گیرد.
یکی از ویژگیهای مهم این مدل، استفاده از Snap Action Contacts است. این مکانیزم باعث میشود تغییر وضعیت کنتاکتها با عملکرد مشخص و سریع انجام شود و برای کاربردهای صنعتی که تکرارپذیری عملکرد اهمیت دارد، گزینه مناسبی باشد. این مدل دارای یک کنتاکت باز عادی NO و یک کنتاکت بسته عادی NC است؛ بنابراین میتوان از تغییر وضعیت هر دو مسیر کنتاکتی در مدار فرمان استفاده کرد.
از نظر ایمنی نیز 3SE5112-0CE01 یک مدل معمولی برای کاربردهای صنعتی ساده نیست. اطلاعات فنی زیمنس برای این مدل، Positive Opening و قابلیت استفاده برای Safety Function را ذکر میکند و در طبقهبندی ISO 13849-1 نیز Device Type 3 برای آن ثبت شده است. همچنین مقدار B10 در شرایط مشخصشده توسط سازنده برابر با 1,000,000 اعلام شده است. بنابراین این محصول میتواند در طراحی برخی مدارهای نظارت و ایمنی ماشینآلات مورد توجه قرار گیرد؛ البته طراحی نهایی مدار ایمنی باید بر اساس استاندارد، ریسک و معماری کل سیستم انجام شود.
بدنه فلزی یکی از ویژگیهای مهم SIEMENS 3SE5112-0CE01 است. استفاده از بدنه فلزی برای تجهیزات نصبشده در محیطهای صنعتی، به استحکام مکانیکی و دوام تجهیز کمک میکند. این مدل برای دمای کاری حدود 25- تا 85+ درجه سانتیگراد مشخص شده و در شرایط نگهداری نیز محدوده 40- تا 90+ درجه سانتیگراد در دیتاشیت زیمنس ذکر شده است.
درجه حفاظت گزارششده برای این سری و این مدل IP66/IP67 است؛ بنابراین محصول برای محیطهایی که تجهیزات در معرض گردوغبار و شرایط محیطی نامناسب قرار میگیرند، نسبت به کلیدهای ساده و عمومی انتخاب صنعتی مناسبتری محسوب میشود. با این حال، شرایط واقعی نصب باید با الزامات پروژه و نحوه آببندی ورودی کابل مطابقت داشته باشد.
3SE5112-0CE01 از Roller Lever بهعنوان عملگر استفاده میکند. مشخصات فنی این مدل، اهرم R20 میلیمتر همراه با غلتک پلاستیکی با قطر 22 میلیمتر را نشان میدهد. این ساختار باعث میشود تماس مکانیکی با قطعه متحرک به شکل مناسبی انجام شود و در کاربردهای تشخیص انتهای مسیر و موقعیت مکانیکی بسیار کاربردی باشد.
اتصال الکتریکی این مدل از طریق ترمینال پیچی انجام میشود و ورودی کابل آن M20 × 1.5 است. طبق دیتاشیت، نصب محصول با پیچ انجام میشود و موقعیت نصب میتواند متناسب با طراحی دستگاه انتخاب شود. این ویژگی باعث میشود بتوان از آن در طیف وسیعی از ماشینآلات و تجهیزات اتوماسیون صنعتی استفاده کرد.
این محصول میتواند در کاربردهایی مانند موارد زیر مورد استفاده قرار گیرد:
به دلیل وجود کنتاکتهای 1NO + 1NC، این سوئیچ امکان استفاده انعطافپذیرتری در مدارهای فرمان را فراهم میکند. همچنین مشخصات الکتریکی اعلامشده برای مدار اصلی شامل جریان عملیاتی AC-15 تا 6 آمپر در ولتاژهای مشخصشده و DC-13 تا 3 آمپر در 24 ولت است؛ مقادیر دقیق باید بر اساس نوع بار و شرایط مدار از دیتاشیت انتخاب شوند.
اگر به دنبال خرید میکرو سوئیچ زیمنس، خرید لیمیت سوئیچ زیمنس یا خرید کلید حدی صنعتی Siemens هستید، تطبیق دقیق شماره فنی اهمیت بسیار زیادی دارد. مدل 3SE5112-0CE01 دارای مشخصات مشخصی از جمله بدنه فلزی، عملگر Roller Lever، کنتاکت 1NO/1NC، اتصال M20×1.5 و مکانیزم Snap Action است؛ بنابراین هنگام خرید باید شماره فنی کامل محصول بررسی شود تا مدل مشابه یا نسخهای با مشخصات متفاوت به جای آن تهیه نشود.
نوریان صنعت با تمرکز بر تجهیزات و قطعات صنعتی، امکان بررسی و تأمین محصولات صنعتی زیمنس را برای پروژههای اتوماسیون، برق صنعتی و ماشینآلات فراهم میکند. برای استعلام قیمت، موجودی و شرایط تأمین SIEMENS 3SE5112-0CE01 میتوانید مشخصات کامل مدل را هنگام ثبت درخواست اعلام کنید.
1. میکرو سوئیچ زیمنس 3SE5112-0CE01 چیست؟
این محصول یک Position Switch یا Limit Switch صنعتی از سری 3SE5 زیمنس است که برای تشخیص موقعیت و انتهای مسیر حرکت در ماشینآلات و تجهیزات صنعتی استفاده میشود.
2. کنتاکتهای SIEMENS 3SE5112-0CE01 چند عدد هستند؟
این مدل دارای یک کنتاکت NO و یک کنتاکت NC است؛ یعنی آرایش کنتاکتی آن 1NO + 1NC است.
3. عملگر این میکرو سوئیچ چیست؟
عملگر این مدل از نوع Roller Lever است و دارای اهرم R20 میلیمتر و غلتک پلاستیکی با قطر 22 میلیمتر است.
4. ورودی کابل این مدل چیست؟
ورودی کابل محصول M20 × 1.5 است.
5. جنس بدنه 3SE5112-0CE01 چیست؟
بدنه این مدل از فلز ساخته شده است.
6. محدوده دمای کاری این محصول چقدر است؟
محدوده دمای کاری اعلامشده توسط زیمنس 25- تا 85+ درجه سانتیگراد است.
7. آیا SIEMENS 3SE5112-0CE01 برای کاربردهای ایمنی مناسب است؟
بله. دیتاشیت زیمنس قابلیت استفاده محصول برای Safety Function و عملکرد Positive Opening را تأیید میکند؛ با این حال طراحی مدار ایمنی باید متناسب با استاندارد و ارزیابی ریسک سیستم انجام شود.
8. تفاوت این محصول با یک میکرو سوئیچ معمولی چیست؟
3SE5112-0CE01 یک سوئیچ موقعیت صنعتی با بدنه فلزی و ساختار مناسب نصب در ماشینآلات است و برای تشخیص موقعیت و محدودکردن حرکت طراحی شده است؛ بنابراین از نظر ساختار و کاربرد با بسیاری از میکروسوئیچهای سبک عمومی تفاوت دارد.
9. آیا این محصول برای ماشینآلات صنعتی مناسب است؟
بله. ساختار صنعتی، بدنه فلزی، عملگر غلتکی، کنتاکتهای 1NO/1NC و مشخصات حفاظتی آن، این مدل را برای کاربردهای مختلف ماشینآلات و اتوماسیون صنعتی مناسب میکند.
10. هنگام خرید 3SE5112-0CE01 به چه چیزی توجه کنیم؟
مهمترین مورد، تطبیق دقیق شماره فنی 3SE5112-0CE01، نوع عملگر، تعداد کنتاکت، ورودی کابل و مشخصات الکتریکی است. در خرید تجهیزات صنعتی، شباهت ظاهری دو مدل به معنی یکسان بودن مشخصات آنها نیست.
| برند | SIEMENS |
|---|---|
| استاندارد بدنه | EN 50041 |
| تعداد کنتاکت | 2 کنتاکت |
| عملکرد ایمنی | ندارد؛ Safety Switch مناسب نیست |
| ورودی کابل | 1 × M20 × 1.5 |
| کاربرد | تشخیص موقعیت، پایان حرکت، ماشینآلات، اتوماسیون و تجهیزات صنعتی |
| جنس بدنه | فلز با پوشش Cathodic Dip Coating |
| درجه حفاظت | IP66 / IP67 |
| دمای کاری | 25- تا 85+ درجه سانتیگراد |
| رنگ دکمه | ندارد؛ عملگر از نوع Rounded Plunger است |
| روش اتصال | ترمینال پیچی (Screw Terminal) |
| طول | حدود 119 میلیمتر |
| عرض | 40 میلیمتر |
| عملکرد کنتاکت | Snap-Action / عملکرد سریع |
| کد محصول | 3SE5112-0CE01 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | رولر پلامجر با رولر استیل 13 میلیمتر |
| نصب | نصب پیچی؛ وضعیت نصب قابل انتخاب |
| نوع عملگر | Roller Plunger |
| نوع محصول | Position Switch / Limit Switch |
| وزن | حدود 0.35 کیلوگرم |
| وضعیت تولید | محصول دارای دیتاشیت و کد سفارش رسمی زیمنس؛ وضعیت موجودی هنگام خرید استعلام شود |
