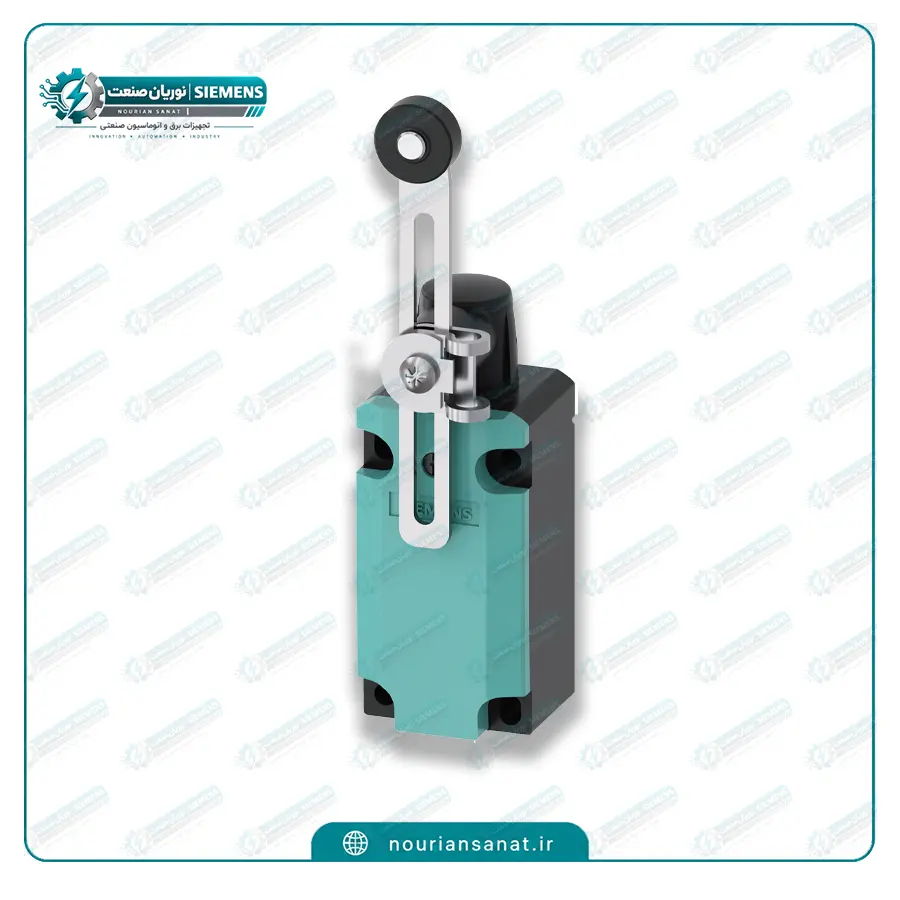

میکرو سوئیچ زیمنس SIEMENS 3SE5112-0CH50 یکی از سوئیچهای موقعیت مکانیکی از خانواده SIRIUS زیمنس است که برای تشخیص موقعیت، انتهای مسیر و وضعیت حرکت تجهیزات صنعتی مورد استفاده قرار میگیرد. این مدل دارای بدنه فلزی 40 میلیمتری مطابق EN 50041، یک ورودی کابل M20×1.5 و دو کنتاکت شامل 1 کنتاکت NO و 1 کنتاکت NC است. عملگر این مدل به صورت اهرم فلزی قابل تنظیم با غلتک پلاستیکی 19 میلیمتری طراحی شده و امکان تنظیم جهت چرخش اهرم به سمت راست یا چپ را فراهم میکند.
میکرو سوئیچ زیمنس SIEMENS 3SE5112-0CH50 یکی از سوئیچهای موقعیت مکانیکی از خانواده SIRIUS زیمنس است که برای تشخیص موقعیت، انتهای مسیر و وضعیت حرکت تجهیزات صنعتی مورد استفاده قرار میگیرد. این مدل دارای بدنه فلزی 40 میلیمتری مطابق EN 50041، یک ورودی کابل M20×1.5 و دو کنتاکت شامل 1 کنتاکت NO و 1 کنتاکت NC است. عملگر این مدل به صورت اهرم فلزی قابل تنظیم با غلتک پلاستیکی 19 میلیمتری طراحی شده و امکان تنظیم جهت چرخش اهرم به سمت راست یا چپ را فراهم میکند.
| مشخصه | اطلاعات |
|---|---|
| برند | SIEMENS زیمنس |
| استاندارد بدنه | EN 50041 |
| تعداد کنتاکت | 2 کنتاکت |
| عملکرد ایمنی | ندارد |
| ورودی کابل | 1× M20×1.5 |
| کاربرد | تشخیص موقعیت، Limit Switch و کنترل انتهای مسیر در تجهیزات صنعتی |
| جنس بدنه | فلزی |
| درجه حفاظت | IP66 / IP67 |
| دمای کاری | 25- تا 85+ درجه سانتیگراد |
| رنگ دکمه | مشکی / غلتک پلاستیکی |
| روش اتصال | ترمینال پیچی |
| طول | 192 میلیمتر |
| عرض | 40 میلیمتر |
| عملکرد کنتاکت | 1NO + 1NC، Snap Action |
| کد محصول | 3SE5112-0CH50 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی |
| نصب | پیچ و مهره / Screw Fixing |
| نوع عملگر | اهرم فلزی قابل تنظیم با غلتک پلاستیکی 19 میلیمتری |
| نوع محصول | Mechanical Position Switch / Limit Switch |
| وزن | 0.371 کیلوگرم |
| وضعیت تولید | Active / محصول فعال |
اطلاعات فوق بر اساس مشخصات منتشرشده توسط زیمنس تنظیم شده است. این مدل دارای درجه حفاظت IP66/IP67، طول سنسور 192 میلیمتر، عرض 40 میلیمتر، وزن خالص 0.371 کیلوگرم و کنتاکتهای 1NO و 1NC است.
SIEMENS 3SE5112-0CH50 برای کاربردهایی طراحی شده است که در آن تشخیص مکانیکی موقعیت یک قطعه، دستگاه یا بخش متحرک اهمیت دارد. این محصول با عملکرد مکانیکی خود میتواند در زمان رسیدن یک قطعه به نقطه مشخص، وضعیت کنتاکتهای داخلی را تغییر دهد و سیگنال موردنیاز مدار کنترل را فراهم کند.
ساختار این مدل شامل یک بدنه فلزی با عرض 40 میلیمتر است که مطابق استاندارد EN 50041 طراحی شده است. این ویژگی باعث میشود محصول برای استفاده در بسیاری از ماشینآلات و تجهیزات اتوماسیون صنعتی گزینهای مناسب باشد. زیمنس برای این مدل درجه حفاظت IP66/IP67 را اعلام کرده است؛ بنابراین در محیطهایی که تجهیزات در معرض گردوغبار یا رطوبت قرار دارند، میتوان از آن با رعایت شرایط نصب و الزامات محیطی استفاده کرد.
یکی از ویژگیهای مهم این مدل، استفاده از 1 کنتاکت Normally Open و 1 کنتاکت Normally Closed است. این ترکیب امکان استفاده از سوئیچ در مدارهای مختلف فرمان و کنترل را فراهم میکند. کنتاکتها از نوع Snap Action هستند و مکانیزم عملکرد محصول کاملاً مکانیکی است. جریان حرارتی اعلامشده برای این مدل 10 آمپر است و جریان کاری AC-15 در ولتاژهای مختلف نیز در دیتاشیت زیمنس مشخص شده است.
در مدل 3SE5112-0CH50 از یک عملگر چرخشی با اهرم فلزی قابل تنظیم استفاده شده که در انتهای آن یک غلتک پلاستیکی 19 میلیمتری قرار دارد. طول اهرم نیز قابل تنظیم بوده و امکان تنظیم جهت عملکرد به سمت راست یا چپ وجود دارد. این ساختار باعث میشود سوئیچ بتواند در موقعیتهای مختلف نصب و متناسب با مسیر حرکت قطعه تنظیم شود.
این ویژگی برای ماشینآلاتی که حرکت قطعات در آنها خطی، چرخشی یا رفتوبرگشتی است اهمیت زیادی دارد؛ زیرا محل تماس عملگر با قطعه متحرک را میتوان متناسب با شرایط دستگاه تنظیم کرد.
این مدل دارای یک ورودی کابل M20×1.5 است و اتصال الکتریکی آن از طریق ترمینال پیچی انجام میشود. زیمنس برای هادیهای قابل اتصال، بازههای مشخصی از سطح مقطع سیم را در دیتاشیت محصول ارائه کرده است.
درجه حفاظت IP66/IP67 یکی از مشخصات مهم 3SE5112-0CH50 است. محدوده دمای کاری اعلامشده توسط زیمنس نیز 25- تا 85+ درجه سانتیگراد است. همچنین این محصول برای مقاومت در برابر ضربه و لرزش دارای مشخصات فنی تعریفشده است و عمر مکانیکی معمول آن حدود 15 میلیون سیکل اعلام شده است.
از این سوئیچ موقعیت میتوان در طیف وسیعی از تجهیزات صنعتی استفاده کرد، از جمله:
هنگام خرید میکرو سوئیچ زیمنس 3SE5112-0CH50 توجه به شماره فنی دقیق محصول اهمیت زیادی دارد؛ زیرا مدلهای مختلف سوئیچهای موقعیت زیمنس ممکن است از نظر نوع عملگر، تعداد کنتاکت، ورودی کابل، بدنه و نحوه عملکرد با یکدیگر تفاوت داشته باشند.
نوریان صنعت با تمرکز بر تأمین تجهیزات و قطعات صنعتی، این محصول را با نام و کد فنی دقیق SIEMENS 3SE5112-0CH50 معرفی میکند تا هنگام انتخاب و خرید، امکان تطبیق مشخصات فنی با نیاز پروژه وجود داشته باشد. برای استعلام قیمت میکرو سوئیچ زیمنس، موجودی و دریافت اطلاعات فنی این مدل میتوانید با کارشناسان نوریان صنعت در ارتباط باشید.
میکرو سوئیچ SIEMENS 3SE5112-0CH50 چیست؟
این محصول یک سوئیچ موقعیت مکانیکی یا Mechanical Position Switch / Limit Switch از خانواده SIRIUS زیمنس است که برای تشخیص موقعیت و انتهای مسیر تجهیزات صنعتی استفاده میشود.
تعداد کنتاکتهای 3SE5112-0CH50 چقدر است؟
این مدل دارای 1 کنتاکت NO و 1 کنتاکت NC است.
آیا 3SE5112-0CH50 یک سوئیچ ایمنی است؟
خیر. در اطلاعات رسمی زیمنس، قابلیت استفاده به عنوان Safety Switch برای این مدل No اعلام شده و تعداد کنتاکتهای ایمنی آن نیز صفر است.
درجه حفاظت این میکرو سوئیچ چقدر است؟
درجه حفاظت اعلامشده توسط زیمنس IP66/IP67 است.
ورودی کابل این مدل چیست؟
این محصول دارای یک ورودی کابل M20×1.5 است.
نوع عملگر 3SE5112-0CH50 چیست؟
عملگر آن شامل اهرم فلزی قابل تنظیم و غلتک پلاستیکی 19 میلیمتری است. جهت عملگر نیز قابلیت تنظیم راست/چپ دارد.
دمای کاری این محصول چقدر است؟
محدوده دمای کاری آن 25- تا 85+ درجه سانتیگراد است.
آیا 3SE5112-0CH50 برای تشخیص انتهای مسیر مناسب است؟
بله. این محصول به عنوان Position Switch و Limit Switch مکانیکی برای تشخیص موقعیت و انتهای مسیر در ماشینآلات و تجهیزات صنعتی طراحی شده است.
| برند | SIEMENS |
|---|---|
| استاندارد بدنه | EN 50041 |
| تعداد کنتاکت | 2 کنتاکت |
| عملکرد ایمنی | ندارد؛ Safety Switch مناسب نیست |
| ورودی کابل | 1 × M20 × 1.5 |
| کاربرد | تشخیص موقعیت، پایان حرکت، ماشینآلات، اتوماسیون و تجهیزات صنعتی |
| جنس بدنه | فلز با پوشش Cathodic Dip Coating |
| درجه حفاظت | IP66 / IP67 |
| دمای کاری | 25- تا 85+ درجه سانتیگراد |
| رنگ دکمه | ندارد؛ عملگر از نوع Rounded Plunger است |
| روش اتصال | ترمینال پیچی (Screw Terminal) |
| طول | 192 میلیمتر |
| عرض | 40 میلیمتر |
| عملکرد کنتاکت | Snap-Action / عملکرد سریع |
| کد محصول | 3SE5112-0CH50 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | رولر پلامجر با رولر استیل 13 میلیمتر |
| نصب | Screw Fixing |
| نوع عملگر | Roller Lever / اهرم غلتکی |
| نوع محصول | Position Switch / Limit Switch |
| وزن | 0.371 کیلوگرم |
| وضعیت تولید | فعال (Active Product) |
