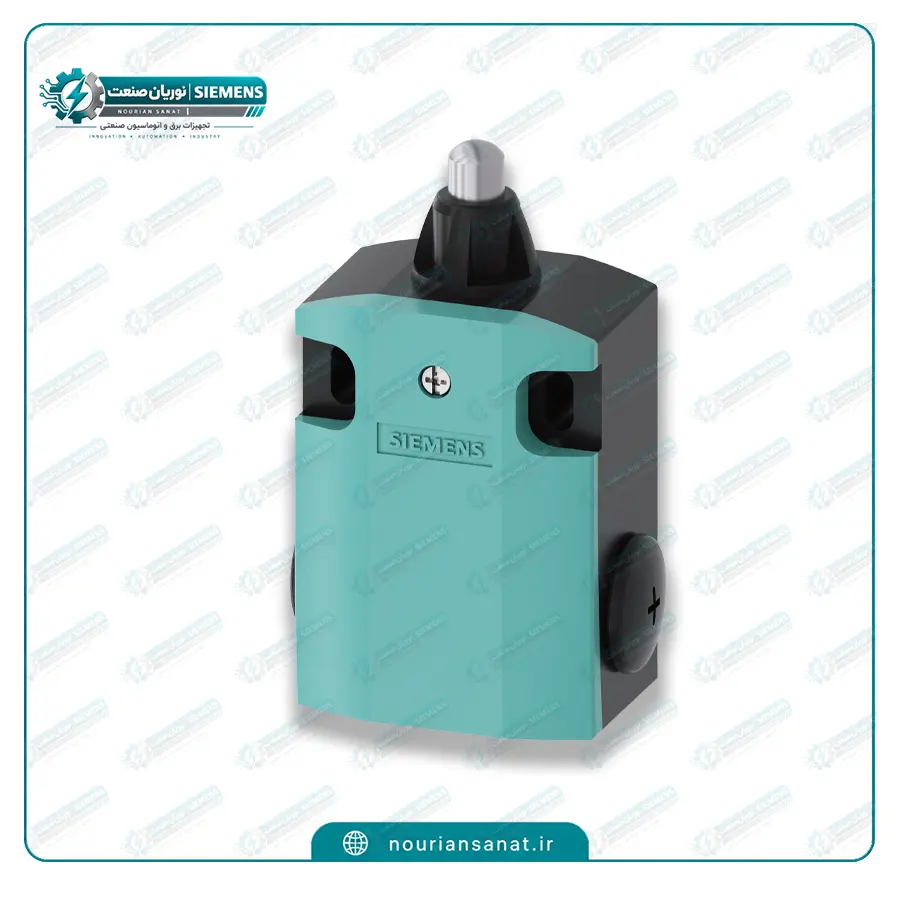

میکرو سوئیچ زیمنس SIEMENS 3SE5122-0CC02

میکرو سوئیچ زیمنس SIEMENS 3SE5122-0CC02

میکرو سوئیچ زیمنس SIEMENS 3SE5122-0CC02 یک سوئیچ موقعیت مکانیکی صنعتی از خانواده SIRIUS 3SE5 است که با بدنه فلزی 56 میلی‌متری برای تشخیص موقعیت، کنترل حرکت و پایش وضعیت قطعات متحرک در ماشین‌آلات و تجهیزات صنعتی استفاده می‌شود. این مدل دارای 1 کنتاکت NO و 1 کنتاکت NC با عملکرد Snap Action است و به یک Plunger گرد از جنس استیل ضدزنگ مجهز شده که دارای 3 میلی‌متر Overtravel است.

از ویژگی‌های مهم این مدل می‌توان به درجه حفاظت IP66/IP67، سه ورودی کابل M20×1.5، بدنه فلزی، اتصال از طریق ترمینال پیچی و قابلیت Positive Opening اشاره کرد. زیمنس این مدل را برای استفاده در عملکردهای ایمنی مناسب اعلام کرده است. وزن خالص محصول نیز 0.416 کیلوگرم است.

جدول مشخصات فنی میکرو سوئیچ زیمنس 3SE5122-0CC02

مشخصه	اطلاعات فنی
برند	SIEMENS / زیمنس
استاندارد بدنه	EN 50041، طراحی عملگر Design B
تعداد کنتاکت	2 کنتاکت
عملکرد ایمنی	دارد
ورودی کابل	3 × M20×1.5
کاربرد	تشخیص موقعیت، کنترل حرکت، Limit Switch و کاربردهای ایمنی صنعتی
جنس بدنه	فلز
درجه حفاظت	IP66 / IP67
دمای کاری	25- تا 85+ درجه سانتی‌گراد
رنگ دکمه	نقره‌ای / استیل
روش اتصال	ترمینال پیچی (Screw-Type Terminal)
طول	103.5 میلی‌متر
عرض	56 میلی‌متر
عملکرد کنتاکت	Snap Action / عملکرد سریع
کد محصول	3SE5122-0CC02
کنتاکت‌ها	1NO + 1NC
مکانیزم	مکانیکی
نصب	نصب پیچی / صنعتی
نوع عملگر	Plunger گرد استیل با 3 میلی‌متر Overtravel
نوع محصول	Mechanical Position Switch / Limit Switch
وزن	0.416 کیلوگرم
وضعیت تولید	Active / قابل فروش

مشخصات فوق بر اساس اطلاعات محصول زیمنس و داده‌های فنی منتشرشده برای شماره فنی 3SE5122-0CC02 تنظیم شده است. زیمنس این محصول را با بدنه فلزی 56 میلی‌متری، سه ورودی M20×1.5، کنتاکت‌های 1NO+1NC، Plunger گرد استیل و درجه حفاظت IP66/IP67 معرفی کرده است.

بررسی تخصصی SIEMENS 3SE5122-0CC02

SIEMENS 3SE5122-0CC02 یک Position Switch صنعتی از سری SIRIUS 3SE5 است. عملکرد اصلی این تجهیزات، تشخیص رسیدن یک قطعه یا مکانیزم متحرک به موقعیت مشخص و تغییر وضعیت کنتاکت‌های مدار فرمان است. به همین دلیل این نوع سوئیچ‌ها در ماشین‌آلات، خطوط تولید، تجهیزات اتوماسیون و سیستم‌های کنترل موقعیت کاربرد گسترده‌ای دارند.

این مدل دارای بدنه فلزی با عرض 56 میلی‌متر است و طراحی آن به شکل بلوکی و عریض انجام شده است. جنس بدنه فلزی بوده و پوشش آن برای استفاده صنعتی طراحی شده است. در اطلاعات فنی این مدل، اصل عملکرد به صورت کاملاً مکانیکی و دقت تکرارپذیری عملکرد حدود 0.05 میلی‌متر اعلام شده است.

Plunger گرد استیل با 3 میلی‌متر Overtravel

یکی از مهم‌ترین تفاوت‌های 3SE5122-0CC02 با مدل‌هایی مانند 3SE5122-0CE01 یا 3SE5122-0CH01، نوع عملگر آن است.

در این مدل از Rounded Plunger یا شستی گرد از جنس استیل باکیفیت استفاده شده است. این Plunger دارای 3 میلی‌متر Overtravel است و بر اساس طراحی استاندارد EN 50041، در گروه Design B قرار می‌گیرد.

وجود Overtravel باعث می‌شود سوئیچ در زمان عبور مکانیزم از نقطه عملکرد، دامنه حرکتی بیشتری در اختیار داشته باشد و در کاربردهای صنعتی، تحمل بیشتری نسبت به ادامه حرکت مکانیزم پس از نقطه تحریک داشته باشد.

بنابراین هنگام خرید میکرو سوئیچ زیمنس 3SE5122-0CC02 باید به نوع عملگر توجه ویژه‌ای داشته باشید؛ این مدل Plunger گرد استیل دارد و نباید مشخصات مدل‌های دارای غلتک یا اهرم برای آن درج شود.

کنتاکت‌های 1NO + 1NC

این مدل دارای یک کنتاکت Normally Open یا NO و یک کنتاکت Normally Closed یا NC است. عملکرد کنتاکت‌ها از نوع Snap Action بوده و مکانیزم تغییر وضعیت با عملکرد سریع انجام می‌شود.

این پیکربندی باعث می‌شود بتوان از سوئیچ در مدارهای مختلف فرمان، کنترل موقعیت و تشخیص وضعیت استفاده کرد. جریان حرارتی نامی این مدل 10 آمپر است و جریان کاری AC-15 در 24 و 125 ولت برابر 6 آمپر و جریان DC-13 در 24 ولت برابر 3 آمپر اعلام شده است.

قابلیت استفاده در عملکردهای ایمنی

یکی از ویژگی‌های مهم SIEMENS 3SE5122-0CC02 قابلیت استفاده در عملکردهای ایمنی است. در اطلاعات فنی محصول، این مدل برای Safety Functions مناسب اعلام شده و Positive Opening نیز دارد. همچنین یک کنتاکت مرتبط با عملکرد ایمنی برای آن ثبت شده است.

Positive Opening به این معنی است که کنتاکت NC در شرایط مشخص به صورت مکانیکی و اجباری توسط عملگر باز می‌شود. این ویژگی در طراحی مدارهای ایمنی اهمیت دارد؛ با این حال سطح ایمنی نهایی یک سیستم فقط به وجود این قابلیت در سوئیچ وابسته نیست و باید کل مدار مطابق استاندارد و طراحی ایمنی مربوطه اجرا شود.

درجه حفاظت IP66/IP67

درجه حفاظت IP66/IP67 از دیگر مشخصات مهم این Position Switch است. این سطح حفاظت، استفاده از محصول را در بسیاری از محیط‌های صنعتی که تجهیزات با گردوغبار و رطوبت مواجه هستند، امکان‌پذیر می‌کند؛ البته نصب صحیح و آب‌بندی ورودی‌های کابل باید رعایت شود.

محدوده دمای کاری 3SE5122-0CC02 نیز از 25- تا 85+ درجه سانتی‌گراد اعلام شده است. بنابراین محصول برای طیف مناسبی از شرایط دمایی صنعتی طراحی شده است.

ورودی کابل و روش اتصال

این مدل برخلاف برخی Position Switchهای 40 میلی‌متری سری 3SE5، دارای سه ورودی کابل M20×1.5 است. این ویژگی انعطاف بیشتری برای مسیر ورود کابل در زمان نصب تجهیزات فراهم می‌کند. اتصال داخلی نیز از نوع ترمینال پیچی است.

در نتیجه هنگام طراحی یا تعویض سوئیچ، فضای نصب و مسیر کابل‌کشی باید متناسب با بدنه 56 میلی‌متری و سه ورودی M20×1.5 در نظر گرفته شود.

ابعاد و وزن محصول

ابعاد فنی ثبت‌شده برای این مدل شامل طول 103.5 میلی‌متر، عرض 56 میلی‌متر و ارتفاع 37.8 میلی‌متر است. وزن خالص محصول نیز 0.416 کیلوگرم اعلام شده است.

این ابعاد مربوط به خود محصول است و نباید با ابعاد بسته‌بندی اشتباه شود.

عمر مکانیکی بالا

زیمنس برای 3SE5122-0CC02 عمر مکانیکی معمول حدود 15 میلیون سیکل را اعلام کرده است. عمر الکتریکی معمول در شرایط AC-15 و 230 ولت نیز حدود 100 هزار سیکل ذکر شده است.

این مشخصات نشان می‌دهد که محصول برای استفاده مکرر در محیط‌های صنعتی و ماشین‌آلاتی که عملیات تشخیص موقعیت به دفعات انجام می‌شود، طراحی شده است.

کاربردهای میکرو سوئیچ زیمنس 3SE5122-0CC02

از این سوئیچ موقعیت می‌توان در کاربردهای مختلفی استفاده کرد، از جمله:

• تشخیص انتهای مسیر ماشین‌آلات
• کنترل موقعیت قطعات متحرک
• خطوط تولید و مونتاژ
• سیستم‌های اتوماسیون صنعتی
• ماشین‌آلات بسته‌بندی
• تجهیزات انتقال مواد
• تجهیزات مکانیکی و صنعتی
• مدارهای فرمان و کنترل
• سیستم‌های تشخیص وضعیت
• کاربردهای دارای الزامات ایمنی
• کنترل موقعیت در ماشین‌آلات صنعتی

خرید میکرو سوئیچ زیمنس SIEMENS 3SE5122-0CC02

اگر به دنبال خرید میکرو سوئیچ زیمنس برای یک ماشین‌آلات صنعتی یا سیستم اتوماسیون هستید، شماره فنی دقیق اهمیت زیادی دارد. مدل 3SE5122-0CC02 دارای بدنه فلزی 56 میلی‌متری، سه ورودی کابل M20×1.5، کنتاکت 1NO+1NC، عملکرد Snap Action، Plunger گرد استیل با 3 میلی‌متر Overtravel و درجه حفاظت IP66/IP67 است.

نوریان صنعت این محصول را با شماره فنی دقیق SIEMENS 3SE5122-0CC02 معرفی می‌کند تا خریداران بتوانند قبل از سفارش، مشخصات فنی قطعه را با نیاز پروژه خود تطبیق دهند. برای استعلام قیمت میکرو سوئیچ زیمنس 3SE5122-0CC02، موجودی و دریافت مشاوره فنی می‌توانید مشخصات دستگاه و شرایط کاری خود را با کارشناسان نوریان صنعت بررسی کنید.

---

سوالات متداول میکرو سوئیچ زیمنس 3SE5122-0CC02

میکرو سوئیچ زیمنس 3SE5122-0CC02 چیست؟

این محصول یک Mechanical Position Switch از خانواده SIRIUS 3SE5 زیمنس است که برای تشخیص موقعیت و کنترل وضعیت قطعات متحرک در تجهیزات صنعتی استفاده می‌شود.

3SE5122-0CC02 چند کنتاکت دارد؟

این مدل دارای 1 کنتاکت NO و 1 کنتاکت NC با عملکرد Snap Action است.

آیا 3SE5122-0CC02 برای کاربردهای ایمنی مناسب است؟

بله. زیمنس این مدل را برای Safety Functions مناسب اعلام کرده و Positive Opening نیز دارد.

نوع عملگر این مدل چیست؟

عملگر آن Rounded Plunger از جنس استیل باکیفیت است و دارای 3 میلی‌متر Overtravel می‌باشد.

درجه حفاظت 3SE5122-0CC02 چقدر است؟

درجه حفاظت محصول IP66/IP67 است.

ورودی کابل این مدل چیست؟

این Position Switch دارای 3 ورودی کابل M20×1.5 است.

دمای کاری میکرو سوئیچ 3SE5122-0CC02 چقدر است؟

محدوده دمای کاری آن 25- تا 85+ درجه سانتی‌گراد است.

ابعاد 3SE5122-0CC02 چقدر است؟

طول محصول 103.5 میلی‌متر و عرض آن 56 میلی‌متر است. ارتفاع ثبت‌شده نیز 37.8 میلی‌متر است.

وزن این میکرو سوئیچ چقدر است؟

وزن خالص SIEMENS 3SE5122-0CC02 برابر 0.416 کیلوگرم است.

آیا این مدل با میکرو سوئیچ‌های دارای غلتک یکسان است؟

خیر. مدل 3SE5122-0CC02 دارای Rounded Plunger استیل است و با مدل‌های دارای Roller Lever، Twist Lever یا Spring Rod تفاوت دارد. انتخاب مدل باید بر اساس شماره فنی دقیق انجام شود.

---
