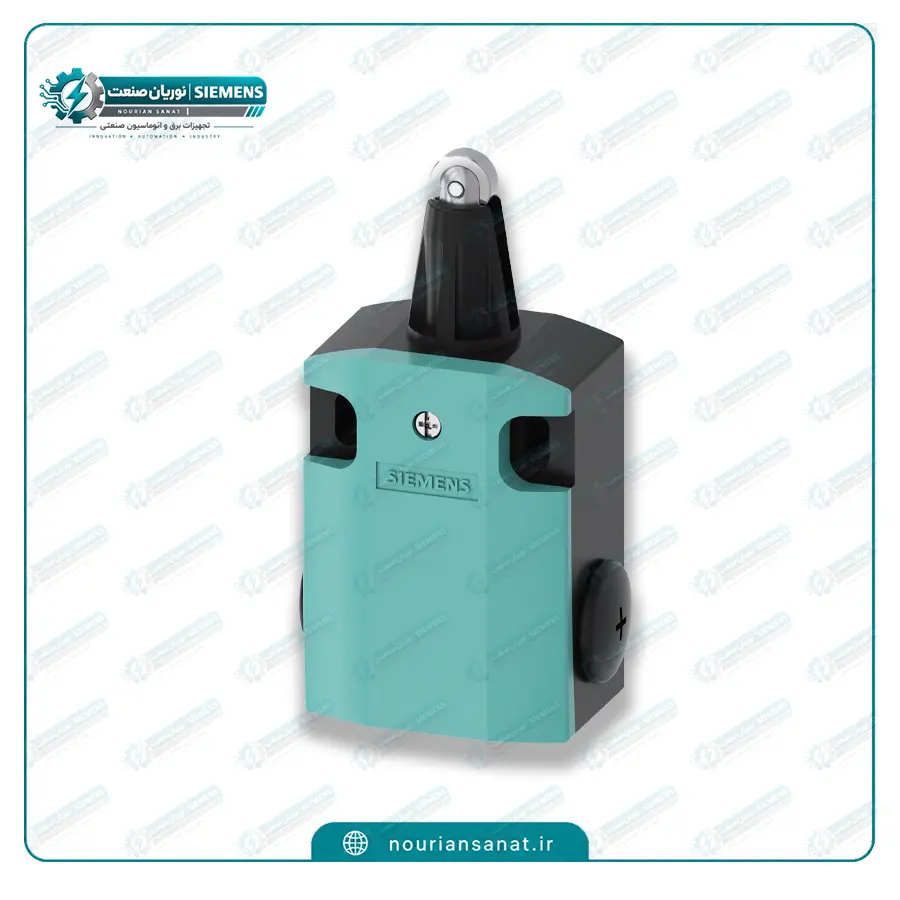

میکرو سوئیچ زیمنس SIEMENS 3SE5122-0CD02

میکرو سوئیچ زیمنس SIEMENS 3SE5122-0CD02 یکی از تجهیزات سری SIRIUS 3SE5 زیمنس است که به‌عنوان یک کلید موقعیت (Position Switch)، لیمیت سوئیچ و سوئیچ محدودکننده مکانیکی در سیستم‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرد. این مدل دارای بدنه فلزی، مکانیزم کنتاکت سریع (Snap Action)، عملگر رولر پلاunger با رولر استیل ضدزنگ 13 میلی‌متری و یک ترکیب کنتاکتی 1NO + 1NC است.

طراحی مقاوم این لیمیت سوئیچ باعث شده گزینه مناسبی برای تشخیص موقعیت قطعات متحرک، کنترل انتهای مسیر حرکت مکانیکی، مانیتورینگ حفاظ‌های ماشین‌آلات و کاربردهای صنعتی باشد. زیمنس برای این مدل درجه حفاظت IP66/IP67 را اعلام کرده است؛ بنابراین در محیط‌های صنعتی که تجهیزات در معرض گردوغبار و رطوبت قرار دارند، حفاظت مناسبی ارائه می‌کند.

عملکرد میکرو سوئیچ 3SE5122-0CD02

مکانیزم این محصول مکانیکی و دارای Snap Action Contacts است. عملگر رولری با تماس مکانیکی با قطعه متحرک، وضعیت کنتاکت‌ها را تغییر می‌دهد. وجود یک کنتاکت باز و یک کنتاکت بسته باعث می‌شود بتوان از تغییر وضعیت سوئیچ هم برای ارسال سیگنال کنترلی و هم برای تشخیص وضعیت استفاده کرد.

کنتاکت‌های این مدل شامل 1NO و 1NC هستند. جریان کاری نامی در AC-15 در ولتاژهای 24 و 125 ولت برابر 6 آمپر اعلام شده و در DC-13 در 24 ولت 3 آمپر است. همچنین ولتاژ عایقی نامی محصول 400 ولت و تحمل اضافه‌ولتاژ آن 6 کیلوولت است.

عملگر رولری و ساختار مکانیکی

یکی از ویژگی‌های مهم SIEMENS 3SE5122-0CD02 استفاده از رولر پلاunger است. رولر این مدل از جنس استیل ضدزنگ و دارای قطر 13 میلی‌متر است. طراحی رولری باعث می‌شود تماس مکانیکی با قطعات متحرک نرم‌تر انجام شود و برای تشخیص موقعیت قطعات در حال حرکت گزینه مناسبی باشد. دیتاشیت زیمنس برای این مدل 3 میلی‌متر Overtravel را نیز مشخص کرده است.

حداقل نیروی تحریک در جهت عملکرد نیز طبق اطلاعات فنی زیمنس 20 نیوتن است. عمر مکانیکی معمول این محصول حدود 15 میلیون سیکل اعلام شده و عمر الکتریکی در شرایط مشخص AC-15 در 230 ولت حدود 100 هزار سیکل است.

بدنه فلزی و درجه حفاظت IP66/IP67

بدنه فلزی یکی از نقاط قوت این مدل برای استفاده در محیط‌های صنعتی است. بدنه سوئیچ با عرض 56 میلی‌متر طراحی شده و اتصال کابل آن از طریق 3 ورودی M20 × 1.5 انجام می‌شود. ترمینال‌های الکتریکی از نوع پیچی هستند و امکان اتصال هادی‌های مناسب در محدوده‌های اعلام‌شده توسط سازنده را فراهم می‌کنند.

درجه حفاظت IP66/IP67 به این معنی است که محصول در برابر نفوذ گردوغبار و شرایط رطوبتی مطابق سطح حفاظت اعلام‌شده طراحی شده است. همین ویژگی، این لیمیت سوئیچ زیمنس را برای بسیاری از ماشین‌آلات و تجهیزات اتوماسیون صنعتی مناسب می‌کند.

قابلیت استفاده در مدارهای ایمنی

مدل 3SE5122-0CD02 برای کاربردهای مرتبط با عملکردهای ایمنی نیز مناسب اعلام شده و دارای Positive Opening / Forced Opening است. زیمنس در اطلاعات فنی این محصول قابلیت استفاده در عملکرد ایمنی را تأیید کرده است. همچنین داده‌های ایمنی محصول شامل مقدار B10 برای شرایط مشخص و طبقه‌بندی دستگاه طبق ISO 13849-1 است. البته دستیابی به یک سطح ایمنی مشخص در یک ماشین به طراحی کامل مدار ایمنی، واحد ارزیابی ایمن و نحوه استفاده از محصول نیز وابسته است و صرفاً نصب این سوئیچ به‌تنهایی تضمین‌کننده یک Category یا PL مشخص نیست.

دمای کاری و دوام

این مدل برای محدوده دمای محیط 25- تا 85+ درجه سانتی‌گراد در زمان کارکرد مشخص شده است. وزن خالص اعلام‌شده توسط زیمنس نیز 0.433 کیلوگرم است. طول سنسور 116.5 میلی‌متر و عرض آن 56 میلی‌متر اعلام شده و عمق بدنه حدود 37.8 میلی‌متر است.

کاربردهای SIEMENS 3SE5122-0CD02

از این محصول می‌توان در کاربردهایی مانند تشخیص موقعیت قطعات ماشین‌آلات، کنترل انتهای مسیر حرکت، مانیتورینگ درب و حفاظ ماشین‌آلات، تجهیزات اتوماسیون صنعتی، خطوط تولید، ماشین‌آلات بسته‌بندی، سیستم‌های جابه‌جایی مکانیکی و تجهیزات صنعتی استفاده کرد.

در زمان خرید این محصول باید حتماً کد کامل 3SE5122-0CD02 بررسی شود؛ زیرا محصولات سری 3SE5 زیمنس دارای مدل‌های متعددی با تفاوت در نوع عملگر، کنتاکت، بدنه و نحوه اتصال هستند. مدل 3SE5122-0CD02 مشخصاً دارای رولر پلاunger با رولر استیل 13 میلی‌متری و کنتاکت 1NO + 1NC است.

چرا خرید میکرو سوئیچ زیمنس 3SE5122-0CD02؟

اگر به دنبال خرید میکرو سوئیچ زیمنس، خرید لیمیت سوئیچ زیمنس، خرید کلید موقعیت زیمنس یا لیمیت سوئیچ صنعتی 3SE5 هستید، مدل 3SE5122-0CD02 به دلیل بدنه فلزی، حفاظت IP66/IP67، عملگر رولری، کنتاکت‌های 1NO+1NC، عمر مکانیکی بالا و قابلیت استفاده در کاربردهای ایمنی، گزینه‌ای مناسب برای بسیاری از سیستم‌های صنعتی محسوب می‌شود.

برای خرید مطمئن، تطبیق کد فنی، نوع عملگر، تعداد کنتاکت‌ها، نوع اتصال، درجه حفاظت و مشخصات الکتریکی اهمیت زیادی دارد. نوریان صنعت می‌تواند این محصول را برای استفاده در پروژه‌های اتوماسیون و تجهیزات صنعتی در اختیار مشتریان قرار دهد.

---

جدول مشخصات فنی SIEMENS 3SE5122-0CD02

مشخصه	اطلاعات فنی
برند	SIEMENS / زیمنس
استاندارد بدنه	EN 50041 برای هد عملگر؛ طراحی سری SIRIUS 3SE5
تعداد کنتاکت	2 کنتاکت: 1NO + 1NC
عملکرد ایمنی	دارد؛ مناسب برای عملکردهای ایمنی با Positive/Forced Opening
ورودی کابل	3 × M20 × 1.5
کاربرد	تشخیص موقعیت، کنترل انتهای مسیر، مانیتورینگ ماشین‌آلات و تجهیزات حفاظتی
جنس بدنه	فلزی
درجه حفاظت	IP66 / IP67
دمای کاری	25- تا 85+ درجه سانتی‌گراد
رنگ دکمه	مشکی/فلزی؛ عملگر رولری با رولر استیل
روش اتصال	ترمینال پیچی
طول	116.5 میلی‌متر
عرض	56 میلی‌متر
عمق بدنه	37.8 میلی‌متر
عملکرد کنتاکت	Snap Action / کنتاکت سریع
کد محصول	SIEMENS 3SE5122-0CD02
کنتاکت‌ها	1NO + 1NC
مکانیزم	مکانیکی، Snap Action
نصب	نصب پیچی، وضعیت نصب آزاد/قابل انتخاب
نوع عملگر	Roller Plunger / رولر پلاunger
رولر عملگر	استیل ضدزنگ، قطر 13 میلی‌متر
نوع محصول	Mechanical Position Switch / Limit Switch
وزن	0.433 کیلوگرم
وضعیت تولید	محصول استاندارد سری SIRIUS 3SE5؛ وضعیت موجودی و تأمین باید هنگام خرید بررسی شود

مشخصات اصلی جدول بر اساس دیتاشیت زیمنس و منابع فنی تطبیق داده شده‌اند.

---



سوالات متداول SIEMENS 3SE5122-0CD02

میکرو سوئیچ SIEMENS 3SE5122-0CD02 چیست؟

این محصول یک Position Switch / Limit Switch مکانیکی از سری SIRIUS 3SE5 زیمنس است که برای تشخیص موقعیت و کنترل حرکت قطعات ماشین‌آلات استفاده می‌شود.

عملگر 3SE5122-0CD02 چه نوعی است؟

این مدل دارای Roller Plunger یا رولر پلاunger است و رولر آن از جنس استیل ضدزنگ با قطر 13 میلی‌متر است.

تعداد کنتاکت‌های این لیمیت سوئیچ چقدر است؟

این مدل دارای یک کنتاکت NO و یک کنتاکت NC است.

درجه حفاظت SIEMENS 3SE5122-0CD02 چقدر است؟

درجه حفاظت این مدل IP66/IP67 است.

آیا 3SE5122-0CD02 برای کاربردهای ایمنی مناسب است؟

بله. زیمنس این مدل را برای استفاده در عملکردهای ایمنی مناسب اعلام کرده و دارای عملکرد Positive Opening است. با این حال سطح ایمنی نهایی به طراحی کل مدار و تجهیزات ارزیابی ایمنی نیز بستگی دارد.

دمای کاری این مدل چقدر است؟

محدوده دمای محیط هنگام کارکرد 25- تا 85+ درجه سانتی‌گراد است.

اتصال کابل این مدل چگونه انجام می‌شود؟

محصول دارای 3 ورودی کابل M20 × 1.5 و اتصال الکتریکی از طریق ترمینال پیچی است.

وزن این محصول چقدر است؟

وزن خالص اعلام‌شده در دیتاشیت زیمنس 0.433 کیلوگرم است.

عمر مکانیکی 3SE5122-0CD02 چقدر است؟

عمر مکانیکی معمول این مدل حدود 15 میلیون سیکل اعلام شده است.

SIEMENS 3SE5122-0CD02 برای چه کاربردهایی مناسب است؟

این مدل برای تشخیص موقعیت قطعات، کنترل انتهای حرکت، مانیتورینگ حفاظ و درب ماشین‌آلات و بسیاری از کاربردهای اتوماسیون صنعتی مناسب است.

---
