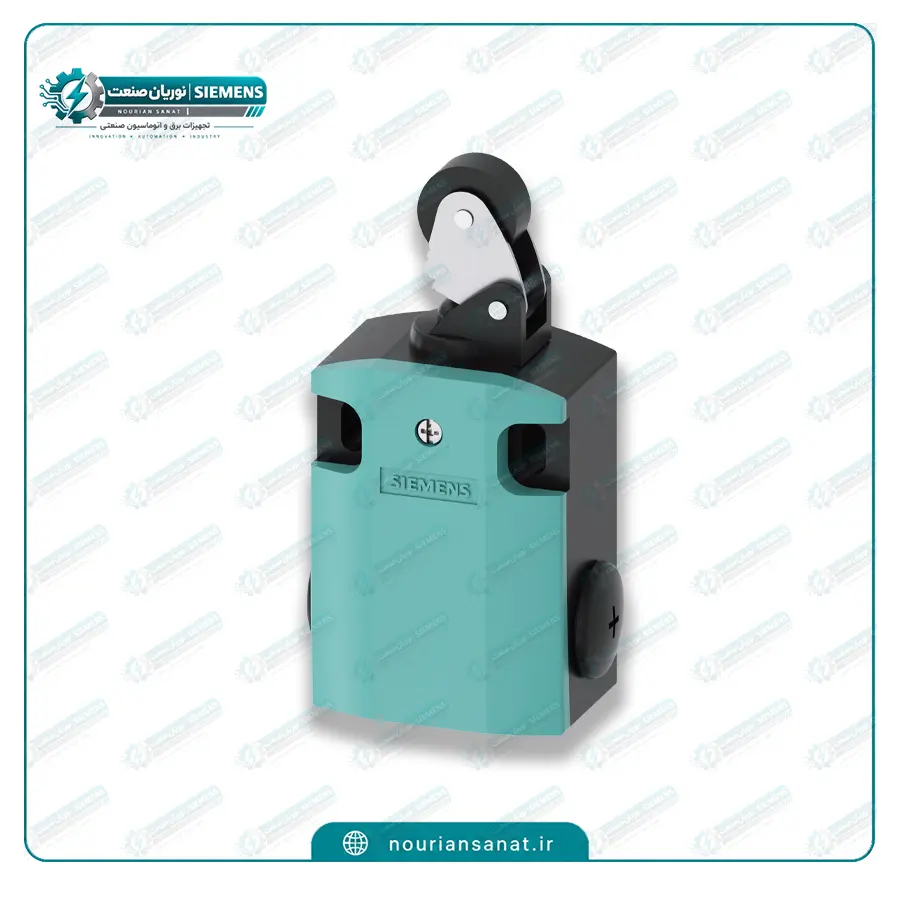

میکرو سوئیچ زیمنس SIEMENS 3SE5122-0CE01

میکرو سوئیچ زیمنس SIEMENS 3SE5122-0CE01 یکی از کلیدهای موقعیت صنعتی سری SIRIUS 3SE5 شرکت زیمنس است که برای تشخیص موقعیت، کنترل حرکت و شناسایی رسیدن قطعات مکانیکی به نقاط مشخص در ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد. این محصول از نوع Position Switch با بدنه فلزی و عرض 56 میلی‌متر بوده و به 1 کنتاکت NO و 1 کنتاکت NC با عملکرد سریع یا Snap Action مجهز شده است.

یکی از ویژگی‌های مهم 3SE5122-0CE01، استفاده از Roller Lever یا اهرم غلتکی است. ساختار عملگر این مدل شامل اهرم فلزی و یک رولر پلاستیکی با قطر 22 میلی‌متر است که امکان ایجاد تماس مکانیکی مناسب با قطعات متحرک ماشین‌آلات را فراهم می‌کند. این طراحی برای کاربردهایی که قطعه متحرک در مسیر مشخصی حرکت می‌کند و نیاز به تشخیص دقیق موقعیت دارد، بسیار کاربردی است.

عملکرد کنتاکت در 3SE5122-0CE01

میکرو سوئیچ زیمنس 3SE5122-0CE01 دارای ترکیب 1NO + 1NC است. وجود این دو نوع کنتاکت امکان استفاده از سوئیچ در مدارهای مختلف کنترلی و مانیتورینگ را فراهم می‌کند. کنتاکت‌های این مدل از نوع Snap Action Contacts هستند؛ به این معنا که تغییر وضعیت کنتاکت با عملکرد سریع مکانیزم داخلی انجام می‌شود.

بر اساس اطلاعات رسمی زیمنس، جریان عملیاتی در رده AC-15 برای این مدل در ولتاژهای 24، 125 و 240 ولت برابر 6 آمپر و در 400 ولت برابر 4 آمپر است. در شرایط DC-13 نیز جریان عملیاتی در 24 ولت 3 آمپر، در 125 ولت 0.55 آمپر، در 250 ولت 0.27 آمپر و در 400 ولت 0.12 آمپر اعلام شده است.

عملگر Roller Lever با رولر پلاستیکی 22 میلی‌متری

نوع عملگر در SIEMENS 3SE5122-0CE01، رولر اهرمی است. این مجموعه از یک اهرم فلزی و رولر پلاستیکی 22 میلی‌متری تشکیل شده است. وجود رولر باعث می‌شود قطعه متحرک هنگام عبور از محل تحریک، با سطح غلتکی تماس پیدا کند و وضعیت سوئیچ تغییر کند.

این نوع عملگر در ماشین‌آلاتی که حرکت قطعات به صورت خطی یا چرخشی انجام می‌شود کاربرد زیادی دارد. همچنین امکان نصب Position Switch در وضعیت‌های مختلف، انعطاف مناسبی در طراحی مکانیکی دستگاه ایجاد می‌کند. زیمنس برای این محصول موقعیت نصب دلخواه (Any) و روش تثبیت Screw Fixing را مشخص کرده است.

بدنه فلزی و حفاظت IP66/IP67

بدنه این مدل از نوع Metal Enclosure است و عرض بدنه آن 56 میلی‌متر اعلام شده است. پوشش بدنه از نوع Cathodic Dip Coating بوده و ساختار فلزی آن برای استفاده در محیط‌های صنعتی طراحی شده است.

یکی دیگر از مشخصات مهم این محصول، درجه حفاظت IP66/IP67 است. این سطح حفاظت باعث می‌شود 3SE5122-0CE01 برای بسیاری از محیط‌های صنعتی که احتمال مواجهه تجهیزات با گردوغبار یا رطوبت وجود دارد، گزینه مناسبی باشد.

ورودی کابل و روش اتصال

در میکرو سوئیچ SIEMENS 3SE5122-0CE01 سه ورودی کابل با رزوه M20 × 1.5 در نظر گرفته شده است. اتصال هادی‌ها نیز از طریق Screw Terminal یا ترمینال پیچی انجام می‌شود. طبق دیتاشیت زیمنس، برای هادی تک‌رشته‌ای امکان اتصال یک هادی با سطح مقطع 0.5 تا 1.5 میلی‌متر مربع یا دو هادی با سطح مقطع 0.5 تا 0.75 میلی‌متر مربع وجود دارد.

این ساختار اتصال باعث می‌شود سیم‌کشی محصول در تابلوها و ماشین‌آلات صنعتی به شکل استاندارد انجام شود و امکان سرویس و تعویض اتصالات نیز وجود داشته باشد.

عملکرد ایمنی و Positive Opening

SIEMENS 3SE5122-0CE01 قابلیت استفاده در عملکردهای ایمنی را دارد و زیمنس عملکرد Positive Opening را برای آن اعلام کرده است. همچنین این محصول دارای یک کنتاکت سوئیچینگ مرتبط با ایمنی است و طبق اطلاعات رسمی، برای استفاده به‌عنوان Safety Switch مناسب اعلام شده است.

در طراحی یک سیستم ایمنی کامل، انتخاب سوئیچ تنها یکی از اجزای سیستم است و سطح ایمنی نهایی به طراحی کل مدار، کنترلر ایمنی، سیم‌کشی و سایر تجهیزات بستگی دارد.

دوام و عمر مکانیکی

یکی از مزیت‌های مهم این Position Switch، عمر مکانیکی بالای آن است. زیمنس عمر مکانیکی معمول 15 میلیون سیکل را برای 3SE5122-0CE01 اعلام کرده است. عمر الکتریکی معمول در شرایط AC-15 و 230 ولت نیز 100 هزار سیکل اعلام شده است.

همچنین حداقل نیروی تحریک در جهت عملکرد 10 نیوتن و تکرارپذیری 0.05 میلی‌متر اعلام شده است. این مشخصات باعث می‌شود محصول برای کاربردهای صنعتی مداوم و سیستم‌هایی که تشخیص موقعیت تکرارشونده اهمیت دارد، انتخاب مناسبی باشد.

ابعاد و وزن محصول

طبق دیتاشیت زیمنس، طول سنسور این مدل 119 میلی‌متر و عرض آن 56 میلی‌متر است. وزن خالص محصول در صفحه رسمی زیمنس حدود 0.410 کیلوگرم اعلام شده و در دیتاشیت مقدار 411 گرم نیز درج شده است؛ بنابراین اختلاف یک گرم مربوط به نحوه ثبت داده در منابع رسمی است.

کاربردهای میکرو سوئیچ زیمنس 3SE5122-0CE01

این مدل را می‌توان در طیف گسترده‌ای از تجهیزات اتوماسیون و ماشین‌آلات صنعتی به کار برد؛ از جمله:

• تشخیص موقعیت قطعات متحرک
• کنترل انتهای مسیر حرکت
• ماشین‌آلات تولیدی
• خطوط مونتاژ
• ماشین‌آلات بسته‌بندی
• تجهیزات جابه‌جایی و انتقال مواد
• سیستم‌های مکانیکی اتوماسیون صنعتی
• مانیتورینگ وضعیت قطعات و مکانیزم‌ها
• کاربردهای مرتبط با Safety Switch
• تشخیص باز یا بسته بودن برخی قسمت‌های مکانیکی ماشین‌آلات

به دلیل ترکیب بدنه فلزی، IP66/IP67، کنتاکت 1NO+1NC، عملگر Roller Lever و عملکرد Positive Opening، این محصول برای کاربردهای صنعتی که دوام و قابلیت اطمینان اهمیت دارد، انتخاب مناسبی محسوب می‌شود.

خرید میکرو سوئیچ زیمنس SIEMENS 3SE5122-0CE01 از نوریان صنعت

هنگام خرید میکرو سوئیچ زیمنس باید علاوه بر برند، کد کامل محصول، نوع عملگر، تعداد کنتاکت، نحوه اتصال، درجه حفاظت و قابلیت‌های ایمنی بررسی شود. محصولات سری SIRIUS 3SE5 مدل‌های متعددی دارند و حتی تغییر یک بخش از کد فنی می‌تواند به تفاوت در نوع عملگر یا ساختار محصول منجر شود.

مدل 3SE5122-0CE01 به‌صورت مشخص دارای بدنه فلزی 56 میلی‌متری، سه ورودی M20×1.5، کنتاکت‌های 1NO+1NC، عملگر Roller Lever با اهرم فلزی و رولر پلاستیکی 22 میلی‌متری است. بنابراین در زمان سفارش بهتر است کد کامل 3SE5122-0CE01 با محصول موردنیاز پروژه تطبیق داده شود.

نوریان صنعت با تمرکز بر تأمین تجهیزات اتوماسیون صنعتی و قطعات برندهای معتبر، می‌تواند مرجع مناسبی برای بررسی و خرید لیمیت سوئیچ زیمنس، میکرو سوئیچ زیمنس و کلیدهای موقعیت سری SIRIUS باشد.

---

جدول مشخصات فنی SIEMENS 3SE5122-0CE01

مشخصه	اطلاعات فنی
برند	SIEMENS / زیمنس
استاندارد بدنه	EN 50041 برای هد عملگر
تعداد کنتاکت	2 عدد
عملکرد ایمنی	دارد؛ Suitable for Safety Function
ورودی کابل	3 × M20 × 1.5
کاربرد	Position Detection، Limit Switching، کنترل موقعیت و کاربردهای ایمنی
جنس بدنه	فلزی
درجه حفاظت	IP66 / IP67
دمای کاری	مطابق مشخصات محیطی سری محصول؛ برای عدد دقیق پروژه به دیتاشیت/شرایط نصب مراجعه شود
رنگ دکمه / عملگر	رولر پلاستیکی
روش اتصال	ترمینال پیچی
طول	119 میلی‌متر
عرض	56 میلی‌متر
عملکرد کنتاکت	Snap Action / عملکرد سریع
کد محصول	SIEMENS 3SE5122-0CE01
کنتاکت‌ها	1NO + 1NC
مکانیزم	مکانیکی
نصب	Screw Fixing / نصب پیچی
نوع عملگر	Roller Lever
نوع محصول	Mechanical Position Switch / Limit Switch
وزن	حدود 0.410 کیلوگرم
وضعیت تولید	فعال / Active Product (PM300)

اطلاعات جدول بر اساس داده‌های رسمی زیمنس تهیه شده است. زیمنس این محصول را با عنوان Position Switch، بدنه فلزی 56 میلی‌متری، 3 ورودی M20×1.5 و 1NO/1NC Snap Action Contacts معرفی کرده و وضعیت آن را PM300: Active Product اعلام کرده است.

---



سوالات متداول میکرو سوئیچ زیمنس 3SE5122-0CE01

میکرو سوئیچ SIEMENS 3SE5122-0CE01 چیست؟

این محصول یک Mechanical Position Switch / Limit Switch از سری SIRIUS 3SE5 زیمنس است که برای تشخیص موقعیت و کنترل حرکت قطعات مکانیکی استفاده می‌شود.

تعداد کنتاکت‌های 3SE5122-0CE01 چقدر است؟

این مدل دارای 1 کنتاکت NO و 1 کنتاکت NC است.

نوع عملگر این مدل چیست؟

عملگر این محصول Roller Lever است و از اهرم فلزی به همراه رولر پلاستیکی 22 میلی‌متری استفاده می‌کند.

درجه حفاظت میکرو سوئیچ 3SE5122-0CE01 چقدر است؟

درجه حفاظت این محصول IP66/IP67 است.

آیا 3SE5122-0CE01 قابلیت استفاده در مدار ایمنی دارد؟

بله. زیمنس قابلیت استفاده این مدل در عملکردهای ایمنی را تأیید کرده و عملکرد Positive Opening برای آن مشخص شده است.

ورودی کابل این لیمیت سوئیچ چیست؟

این مدل دارای 3 ورودی کابل M20 × 1.5 است.

روش اتصال سیم‌ها در 3SE5122-0CE01 چگونه است؟

اتصال الکتریکی از طریق ترمینال پیچی (Screw Terminal) انجام می‌شود.

عرض بدنه SIEMENS 3SE5122-0CE01 چقدر است؟

عرض بدنه این مدل 56 میلی‌متر است.

طول این میکرو سوئیچ چقدر است؟

طول سنسور طبق دیتاشیت زیمنس 119 میلی‌متر اعلام شده است.

وزن 3SE5122-0CE01 چقدر است؟

وزن خالص محصول حدود 0.410 کیلوگرم است؛ دیتاشیت مقدار 411 گرم را نیز ثبت کرده است.

عمر مکانیکی این لیمیت سوئیچ چقدر است؟

عمر مکانیکی معمول این مدل 15 میلیون سیکل اعلام شده است.

آیا SIEMENS 3SE5122-0CE01 هنوز تولید می‌شود؟

بله. در کاتالوگ رسمی زیمنس وضعیت محصول PM300: Active Product درج شده است.

---

منبع فنی اصلی: اطلاعات محصول و دیتاشیت رسمی SIEMENS Industry Mall – 3SE5122-0CE01 و دیتاشیت رسمی Siemens برای 3SE5122-0CE01.
