میکرو سوئیچ زیمنس SIEMENS 3SE5122-0CF01

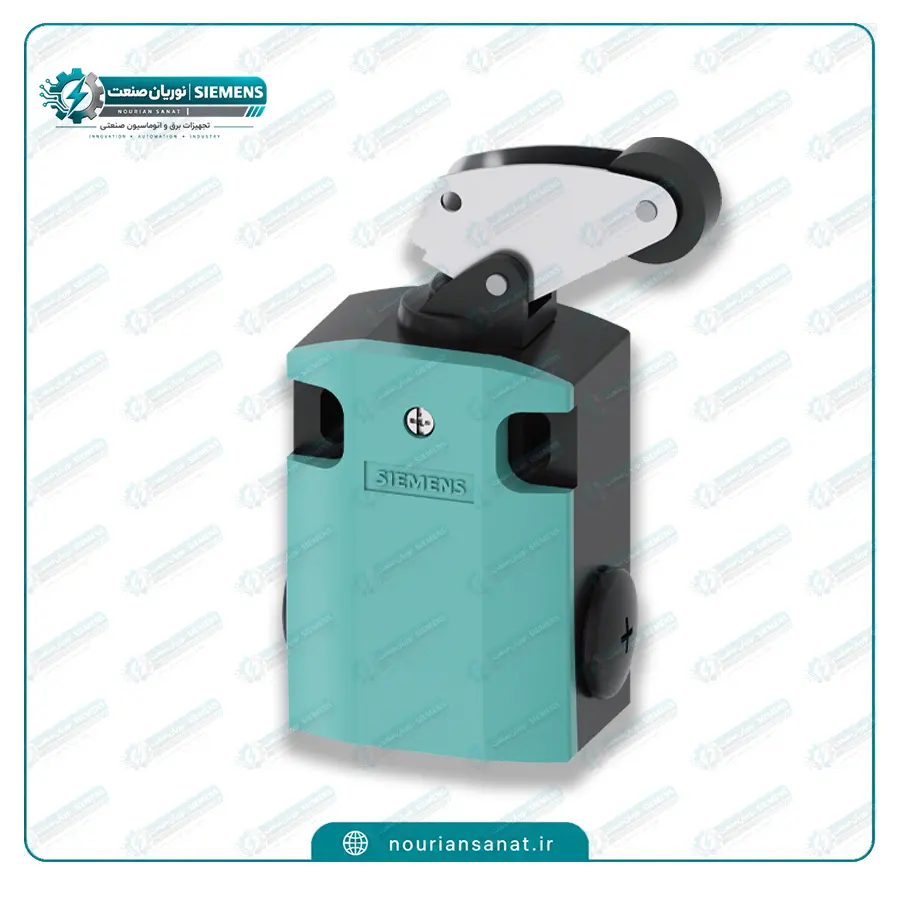

میکرو سوئیچ زیمنس SIEMENS 3SE5122-0CF01 یک کلید موقعیت مکانیکی یا Position Switch از خانواده SIRIUS 3SE5 زیمنس است که برای تشخیص موقعیت، کنترل حرکت مکانیکی و تعیین نقاط انتهایی مسیر در ماشین‌آلات و تجهیزات اتوماسیون صنعتی استفاده می‌شود. این مدل دارای بدنه فلزی با عرض 56 میلی‌متر، دو کنتاکت شامل 1NO و 1NC و مکانیزم Snap Action است. زیمنس این محصول را برای کاربردهایی که تشخیص مطمئن موقعیت قطعات متحرک اهمیت دارد، طراحی کرده است.

یکی از ویژگی‌های اصلی SIEMENS 3SE5122-0CF01، نوع عملگر آن است. این مدل از Angular Roller Lever استفاده می‌کند که شامل یک اهرم فلزی و رولر پلاستیکی با قطر 22 میلی‌متر است. این ساختار برای تماس با قطعات متحرک و تشخیص عبور یا رسیدن آن‌ها به یک موقعیت مشخص بسیار کاربردی است. طراحی اهرمی و رولری باعث می‌شود سوئیچ در بسیاری از مکانیزم‌های خطی و چرخشی به‌راحتی مورد استفاده قرار گیرد.

عملکرد کنتاکت‌های 3SE5122-0CF01

این مدل دارای یک کنتاکت NO و یک کنتاکت NC است. کنتاکت‌ها از نوع Snap Action هستند و تغییر وضعیت آن‌ها با عملکرد سریع مکانیزم داخلی انجام می‌شود. این ویژگی برای مدارهای فرمان، تشخیص وضعیت، کنترل حرکت و سیستم‌های اتوماسیون صنعتی اهمیت زیادی دارد.

طبق دیتاشیت رسمی زیمنس، جریان عملیاتی در رده AC-15 در ولتاژهای 24، 125 و 240 ولت برابر 6 آمپر و در 400 ولت برابر 4 آمپر است. در رده DC-13 نیز جریان عملیاتی در 24 ولت 3 آمپر، در 125 ولت 0.55 آمپر، در 250 ولت 0.27 آمپر و در 400 ولت 0.12 آمپر اعلام شده است. جریان حرارتی این کلید نیز 10 آمپر است.

بدنه فلزی و درجه حفاظت IP66/IP67

بدنه SIEMENS 3SE5122-0CF01 از جنس فلز ساخته شده و دارای پوشش Cathodic Dip Coating است. عرض بدنه 56 میلی‌متر بوده و برای محیط‌های صنعتی طراحی شده است. درجه حفاظت محصول IP66/IP67 است که مقاومت مناسبی در برابر نفوذ گردوغبار و آب مطابق شرایط استاندارد فراهم می‌کند.

این ویژگی باعث می‌شود استفاده از این لیمیت سوئیچ در بسیاری از ماشین‌آلات، خطوط تولید، سیستم‌های انتقال مواد و تجهیزات صنعتی که در معرض گردوغبار یا رطوبت قرار دارند، امکان‌پذیر باشد.

ورودی کابل و نحوه اتصال

این مدل دارای 3 ورودی کابل با رزوه M20 × 1.5 است. اتصال الکتریکی توسط ترمینال پیچی (Screw Terminal) انجام می‌شود. برای هادی‌های تک‌رشته‌ای، امکان اتصال یک هادی با سطح مقطع 0.5 تا 1.5 میلی‌متر مربع یا دو هادی با سطح مقطع 0.5 تا 0.75 میلی‌متر مربع وجود دارد.

این نوع اتصال، سیم‌کشی و تعمیرات دوره‌ای را برای تکنسین‌های برق صنعتی ساده‌تر می‌کند.

قابلیت استفاده در سیستم‌های ایمنی

یکی از مزایای مهم 3SE5122-0CF01 قابلیت استفاده در عملکردهای ایمنی است. دیتاشیت زیمنس، این محصول را برای استفاده به‌عنوان Safety Switch مناسب اعلام کرده و عملکرد Positive Opening را برای آن مشخص کرده است. همچنین یک کنتاکت از مجموعه کنتاکت‌های آن به‌عنوان کنتاکت مرتبط با ایمنی معرفی شده است.

البته استفاده از یک لیمیت سوئیچ به‌تنهایی به معنی دستیابی خودکار به سطح ایمنی مشخص در یک ماشین نیست و طراحی کامل مدار ایمنی، سیم‌کشی، کنترلر ایمنی و ارزیابی ریسک نیز باید مطابق الزامات پروژه انجام شود.

عمر مکانیکی و دمای کاری

زیمنس عمر مکانیکی معمول این مدل را 15 میلیون سیکل اعلام کرده است. عمر الکتریکی معمول در شرایط AC-15 و 230 ولت نیز حدود 100 هزار سیکل است. حداقل نیروی تحریک در جهت عملکرد 10 نیوتن و دقت تکرارپذیری حدود 0.05 میلی‌متر اعلام شده است.

محدوده دمای محیط هنگام کارکرد این محصول 25- تا 85+ درجه سانتی‌گراد و محدوده دمای مجاز در زمان نگهداری 40- تا 90+ درجه سانتی‌گراد است. این مشخصات، 3SE5122-0CF01 را برای بسیاری از محیط‌های صنعتی مناسب می‌کند.

ابعاد و وزن

طول سنسور این مدل طبق دیتاشیت رسمی 119 میلی‌متر و عرض آن 56 میلی‌متر است. وزن محصول در دیتاشیت رسمی 0.422 کیلوگرم درج شده است. توجه داشته باشید که برخی فروشگاه‌ها ممکن است ابعاد خارجی را به شکل دیگری نمایش دهند؛ برای اطلاعات این صفحه، مقادیر دیتاشیت رسمی زیمنس مبنا قرار گرفته‌اند.

کاربردهای میکرو سوئیچ زیمنس 3SE5122-0CF01

میکرو سوئیچ زیمنس 3SE5122-0CF01 در کاربردهای مختلف اتوماسیون صنعتی قابل استفاده است؛ از جمله:

• تشخیص موقعیت قطعات متحرک
• کنترل انتهای مسیر حرکت
• ماشین‌آلات صنعتی
• خطوط تولید و مونتاژ
• ماشین‌آلات بسته‌بندی
• سیستم‌های انتقال و جابه‌جایی مواد
• تجهیزات مکانیکی اتوماسیون
• کنترل وضعیت درب‌ها و قسمت‌های متحرک ماشین‌آلات
• مدارهای فرمان و کنترل
• کاربردهای مرتبط با ایمنی ماشین‌آلات

ترکیب بدنه فلزی، حفاظت IP66/IP67، کنتاکت 1NO+1NC، عملگر Roller Lever و Positive Opening باعث شده این مدل یکی از گزینه‌های مناسب برای کاربردهای صنعتی باشد.

خرید میکرو سوئیچ زیمنس SIEMENS 3SE5122-0CF01

هنگام خرید میکرو سوئیچ زیمنس و به‌خصوص لیمیت سوئیچ‌های سری 3SE5، توجه به کد کامل محصول اهمیت زیادی دارد؛ زیرا مدل‌های مختلف این خانواده ممکن است از نظر نوع عملگر، تعداد کنتاکت، نوع بدنه و ساختار داخلی با یکدیگر متفاوت باشند.

مدل SIEMENS 3SE5122-0CF01 به‌صورت مشخص دارای 1NO+1NC، بدنه فلزی 56 میلی‌متری، سه ورودی M20×1.5، عملگر Angular Roller Lever با اهرم فلزی و رولر پلاستیکی 22 میلی‌متری و درجه حفاظت IP66/IP67 است. بنابراین هنگام سفارش باید کد کامل 3SE5122-0CF01 با نیاز فنی پروژه تطبیق داده شود.

نوریان صنعت با تمرکز بر تأمین تجهیزات اتوماسیون صنعتی و قطعات برندهای معتبر، می‌تواند مرجع مناسبی برای بررسی و خرید میکرو سوئیچ زیمنس، لیمیت سوئیچ زیمنس و کلیدهای موقعیت SIRIUS باشد.

---

جدول مشخصات فنی SIEMENS 3SE5122-0CF01

مشخصه	اطلاعات دقیق محصول
برند	SIEMENS / زیمنس
استاندارد بدنه	بدنه فلزی؛ هد عملگر مطابق EN 50041
تعداد کنتاکت	2 کنتاکت
عملکرد ایمنی	دارد؛ مناسب برای Safety Function
ورودی کابل	3 × M20 × 1.5
کاربرد	تشخیص موقعیت، کنترل انتهای مسیر، اتوماسیون صنعتی و کاربردهای ایمنی
جنس بدنه	فلزی
درجه حفاظت	IP66 / IP67
دمای کاری	25- تا 85+ درجه سانتی‌گراد
رنگ دکمه / عملگر	رولر پلاستیکی
روش اتصال	ترمینال پیچی (Screw Terminal)
طول	119 میلی‌متر
عرض	56 میلی‌متر
عملکرد کنتاکت	Snap Action / عملکرد سریع
کد محصول	SIEMENS 3SE5122-0CF01
کنتاکت‌ها	1NO + 1NC
مکانیزم	مکانیکی
نصب	Screw Fixing / نصب پیچی
نوع عملگر	Angular Roller Lever
رولر عملگر	پلاستیکی، قطر 22 میلی‌متر
نوع محصول	Mechanical Position Switch / Limit Switch
وزن	0.422 کیلوگرم
وضعیت تولید	Active Product / محصول فعال
عمر مکانیکی	حدود 15,000,000 سیکل
حداقل نیروی تحریک	10 نیوتن

اطلاعات فوق بر اساس دیتاشیت رسمی زیمنس است؛ از جمله IP66/IP67، عمر مکانیکی 15 میلیون سیکل، دمای کاری 25- تا 85+ درجه، وزن 0.422 کیلوگرم، طول 119 میلی‌متر، عرض 56 میلی‌متر، کنتاکت 1NO+1NC و ورودی 3×M20×1.5.

---



سوالات متداول میکرو سوئیچ زیمنس 3SE5122-0CF01

میکرو سوئیچ SIEMENS 3SE5122-0CF01 چیست؟

این محصول یک Mechanical Position Switch / Limit Switch از سری SIRIUS 3SE5 زیمنس است که برای تشخیص موقعیت و کنترل حرکت قطعات مکانیکی استفاده می‌شود.

تعداد کنتاکت‌های 3SE5122-0CF01 چقدر است؟

این مدل دارای 1 کنتاکت NO و 1 کنتاکت NC است. کنتاکت‌ها از نوع Snap Action هستند.

نوع عملگر این مدل چیست؟

عملگر این محصول Angular Roller Lever است که از یک اهرم فلزی و رولر پلاستیکی با قطر 22 میلی‌متر تشکیل شده است.

درجه حفاظت این لیمیت سوئیچ چقدر است؟

درجه حفاظت SIEMENS 3SE5122-0CF01 برابر IP66/IP67 است.

آیا 3SE5122-0CF01 برای کاربردهای ایمنی مناسب است؟

بله. زیمنس قابلیت استفاده این محصول در عملکرد ایمنی و عملکرد Positive Opening را اعلام کرده است.

ورودی کابل 3SE5122-0CF01 چیست؟

این مدل دارای 3 ورودی کابل M20 × 1.5 است.

روش اتصال سیم‌ها چگونه است؟

اتصال الکتریکی از طریق ترمینال پیچی (Screw Terminal) انجام می‌شود.

دمای کاری این میکرو سوئیچ چقدر است؟

محدوده دمای محیط هنگام کارکرد 25- تا 85+ درجه سانتی‌گراد است.

طول و عرض محصول چقدر است؟

طول سنسور 119 میلی‌متر و عرض آن 56 میلی‌متر است.

وزن SIEMENS 3SE5122-0CF01 چقدر است؟

وزن محصول در دیتاشیت رسمی زیمنس 0.422 کیلوگرم اعلام شده است.

عمر مکانیکی این لیمیت سوئیچ چقدر است؟

عمر مکانیکی معمول این مدل حدود 15 میلیون سیکل است.

آیا SIEMENS 3SE5122-0CF01 هنوز محصول فعال است؟

بله. صفحه رسمی Siemens Industry Mall وضعیت این مدل را PM300: Active Product اعلام می‌کند.

---

منبع فنی

اطلاعات این صفحه بر مبنای دیتاشیت رسمی Siemens و صفحه محصول در Siemens Industry Mall تنظیم شده است تا مشخصات مدل با محصولات مشابه سری 3SE5 اشتباه نشود.
