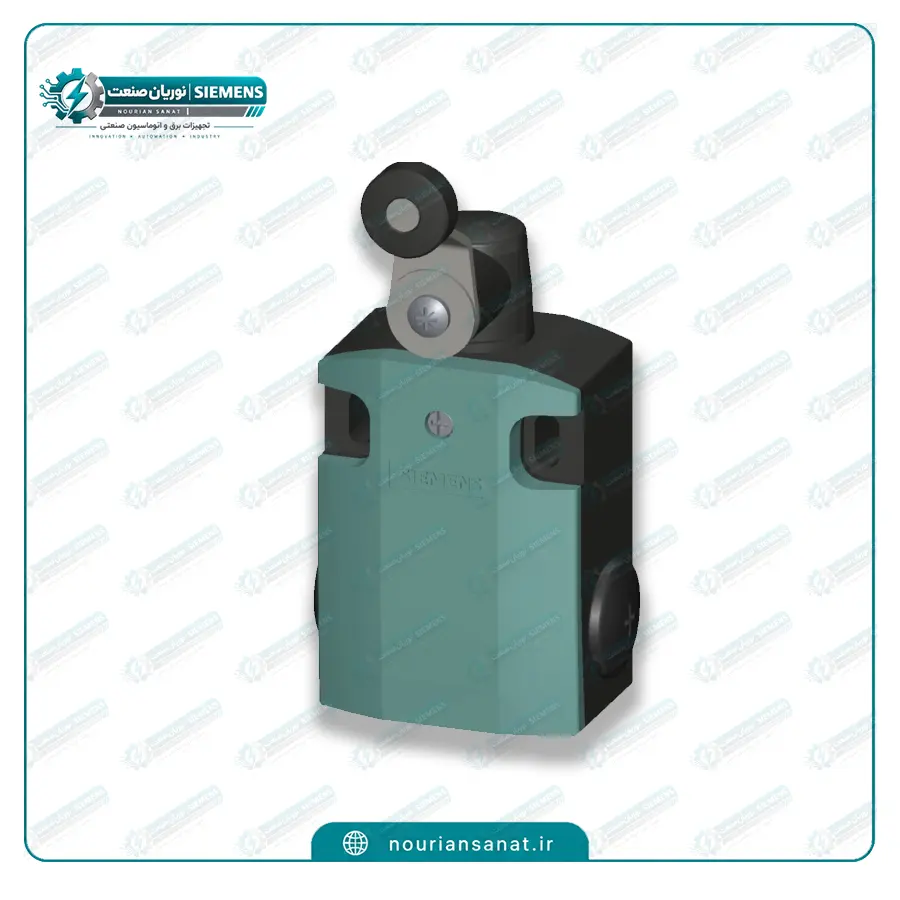

میکرو سوئیچ زیمنس 3SE5122-0CH01 یک لیمیت سوئیچ صنعتی با بدنه فلزی 56 میلیمتری، درجه حفاظت IP66/IP67، کنتاکت سریع 1NO+1NC و عملگر چرخشی قابل تنظیم است. این مدل دارای اهرم فلزی 27 میلیمتری و غلتک پلاستیکی 19 میلیمتری بوده و برای تشخیص موقعیت و کنترل حرکت در ماشینآلات صنعتی، خطوط تولید و سیستمهای اتوماسیون کاربرد دارد.
میکرو سوئیچ زیمنس SIEMENS 3SE5122-0CH01 یکی از تجهیزات صنعتی خانواده SIRIUS 3SE5 زیمنس است که در رده Position Switch یا Limit Switch قرار میگیرد. این محصول برای تشخیص موقعیت، کنترل انتهای مسیر حرکت و ارسال فرمان به مدارهای کنترلی در ماشینآلات و تجهیزات اتوماسیون صنعتی طراحی شده است. مدل 3SE5122-0CH01 دارای بدنه فلزی با عرض 56 میلیمتر، سه ورودی کابل M20×1.5، کنتاکتهای سریع 1NO + 1NC و عملگر چرخشی قابل تنظیم به سمت راست و چپ است.
عملگر این مدل از یک اهرم فلزی 27 میلیمتری به همراه غلتک پلاستیکی 19 میلیمتری تشکیل شده است. این ساختار باعث میشود حرکت مکانیکی قطعات متحرک ماشینآلات بهصورت مطمئن به تغییر وضعیت کنتاکتهای الکتریکی تبدیل شود. طبق اطلاعات رسمی زیمنس، عملگر قابلیت تنظیم راست و چپ را دارد و محصول با کنتاکتهای Snap Action یا عملکرد سریع عرضه شده است.
یکی از مزیتهای مهم Siemens 3SE5122-0CH01 ساختار مقاوم و صنعتی آن است. بدنه فلزی 56 میلیمتری و درجه حفاظت IP66/IP67 این محصول را برای استفاده در محیطهای صنعتی که احتمال وجود گردوغبار و رطوبت وجود دارد مناسب میکند. دمای محیط مجاز برای کارکرد این مدل نیز از 25- تا 85+ درجه سانتیگراد اعلام شده است.
از نظر عملکرد الکتریکی، این Position Switch دارای یک کنتاکت Normally Open و یک کنتاکت Normally Closed است. کنتاکتهای سریع برای تغییر وضعیت سریع طراحی شدهاند و طبق دیتاشیت زیمنس، جریان حرارتی این مدل 10 آمپر است. همچنین ولتاژ عایقی نامی محصول 400 ولت و مقاومت در برابر اضافهولتاژ آن 6 کیلوولت اعلام شده است.
| مشخصه | اطلاعات دقیق محصول |
|---|---|
| برند | Siemens |
| استاندارد بدنه | EN 50041 |
| تعداد کنتاکت | 2 کنتاکت |
| عملکرد ایمنی | دارد؛ قابلیت Positive Opening / مناسب برای کاربردهای ایمنی طبق طراحی سیستم |
| ورودی کابل | 3 × M20 × 1.5 |
| کاربرد | تشخیص موقعیت، کنترل انتهای مسیر، Limit Switch، اتوماسیون و ماشینآلات صنعتی |
| جنس بدنه | فلزی |
| درجه حفاظت | IP66 / IP67 |
| دمای کاری | -25 تا +85°C |
| رنگ دکمه | ندارد؛ عملگر از نوع اهرم چرخشی غلتکی است |
| روش اتصال | ترمینال پیچی |
| طول | 127.5 میلیمتر |
| عرض | 56 میلیمتر |
| عملکرد کنتاکت | Snap Action / عملکرد سریع |
| کد محصول | 3SE5122-0CH01 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی، عملگر چرخشی قابل تنظیم |
| نصب | نصب صنعتی با پیچ روی تجهیزات و ماشینآلات |
| نوع عملگر | اهرم چرخشی قابل تنظیم، اهرم فلزی 27 میلیمتر با غلتک پلاستیکی 19 میلیمتر |
| نوع محصول | Position Switch / Limit Switch |
| وزن | 0.413 کیلوگرم وزن خالص |
| وضعیت تولید | وضعیت تأمین باید بر اساس موجودی و وضعیت فعلی سازنده بررسی شود |
ابعاد و وزن فوق بر اساس اطلاعات دیتاشیت زیمنس ارائه شدهاند؛ زیمنس طول سنسور را 127.5 میلیمتر، عرض را 56 میلیمتر و وزن خالص را 0.413 کیلوگرم اعلام کرده است. برخی فروشندگان نیز ابعاد فیزیکی متفاوتی را برای بستهبندی یا نحوه اندازهگیری گزارش میکنند، بنابراین برای طراحی مکانیکی بهتر است نقشه ابعادی رسمی زیمنس ملاک قرار گیرد.
یکی از ویژگیهای اصلی این مدل، عملگر چرخشی قابل تنظیم است. اهرم فلزی 27 میلیمتری همراه با غلتک پلاستیکی 19 میلیمتری بهگونهای طراحی شده که بتواند تماس مکانیکی با قطعات متحرک ماشین را به فرمان الکتریکی تبدیل کند. در خانواده 3SE5، سر عملگرها قابلیت تنظیم داشته و این موضوع نصب و تنظیم موقعیت سوئیچ را در کاربردهای مختلف سادهتر میکند.
در قسمت اتصال، مدل 3SE5122-0CH01 دارای سه ورودی M20×1.5 است. وجود چند ورودی کابل امکان انعطاف بیشتری در انتخاب مسیر کابلکشی و نصب در موقعیتهای مختلف را فراهم میکند. این ویژگی در ماشینآلاتی که محدودیت فضای کابلکشی دارند اهمیت زیادی دارد.
از نظر حفاظت محیطی نیز این محصول دارای IP66/IP67 است. بنابراین برای محیطهای صنعتی که تجهیزات در معرض گردوغبار و رطوبت قرار دارند، انتخاب مناسبی محسوب میشود. البته سطح واقعی حفاظت نهایی به نصب صحیح، گلند مناسب، آببندی ورودیها و شرایط واقعی کاربرد نیز وابسته است.
این مدل دارای آرایش 1NO + 1NC است. کنتاکت NO در حالت عادی باز بوده و با عملکرد سوئیچ بسته میشود، در حالی که کنتاکت NC در حالت عادی بسته است و با عملکرد مکانیکی تغییر وضعیت میدهد.
استفاده همزمان از NO و NC باعث میشود بتوان از یک Position Switch در مدارهای مختلف فرمان، کنترل، اعلام وضعیت و برخی مدارهای ایمنی استفاده کرد. با این حال، استفاده از این تجهیز در یک سیستم ایمنی کامل به طراحی کل مدار، رله یا کنترلر ایمنی و سطح Performance Level مورد نیاز سیستم وابسته است و صرفاً وجود یک کنتاکت NC بهتنهایی به معنی دستیابی به یک سطح ایمنی مشخص نیست.
برای یک تجهیز صنعتی که بهصورت مداوم تحت عملکرد مکانیکی قرار میگیرد، عمر کاری اهمیت زیادی دارد. دیتاشیت زیمنس برای 3SE5122-0CH01 عمر مکانیکی معمول 15,000,000 سیکل را اعلام کرده است. همچنین عمر الکتریکی معمول در AC-15 و 230 ولت برابر با 100,000 سیکل اعلام شده است. این مشخصات نشان میدهد این مدل برای کاربردهای صنعتی با تعداد بالای عملیات مکانیکی طراحی شده است.
دقت تکرار عملکرد این مدل نیز در دیتاشیت زیمنس 0.05 میلیمتر اعلام شده است. این موضوع در کاربردهایی که تشخیص موقعیت باید با تکرارپذیری مناسب انجام شود اهمیت دارد.
این محصول میتواند در طیف وسیعی از تجهیزات صنعتی مورد استفاده قرار گیرد. از کاربردهای رایج آن میتوان به موارد زیر اشاره کرد:
در چنین کاربردهایی، لیمیت سوئیچ با قرار گرفتن در مسیر حرکت یک قطعه، وضعیت آن را تشخیص داده و از طریق کنتاکتهای داخلی فرمان لازم را به مدار کنترل منتقل میکند.
برای خرید میکرو سوئیچ زیمنس یا انتخاب یک لیمیت سوئیچ Siemens برای تجهیزات صنعتی، صرفاً توجه به نام برند کافی نیست. نوع عملگر، تعداد کنتاکت، نوع عملکرد کنتاکت، ابعاد بدنه، درجه حفاظت، ورودی کابل و شرایط محیطی باید با نیاز پروژه مطابقت داشته باشد.
مدل SIEMENS 3SE5122-0CH01 برای پروژههایی مناسب است که به یک Position Switch فلزی با بدنه 56 میلیمتری، عملگر چرخشی غلتکی، کنتاکت سریع 1NO+1NC و حفاظت IP66/IP67 نیاز دارند. این مشخصات، آن را به گزینهای کاربردی برای ماشینسازان، واحدهای نگهداری و تعمیرات، مهندسان برق صنعتی و سیستمهای اتوماسیون تبدیل میکند.
نوریان صنعت با تمرکز بر تجهیزات برق صنعتی و اتوماسیون، میتواند مرجع مناسبی برای استعلام قیمت میکرو سوئیچ زیمنس 3SE5122-0CH01، موجودی، اصالت و مشخصات فنی این محصول باشد. هنگام ثبت سفارش، حتماً شماره فنی کامل 3SE5122-0CH01 را اعلام کنید تا محصول موردنظر با مدلهای مشابه خانواده 3SE5 اشتباه نشود.
میکرو سوئیچ زیمنس 3SE5122-0CH01 چیست؟
این محصول یک Position Switch یا Limit Switch صنعتی از خانواده SIRIUS 3SE5 زیمنس است که برای تشخیص موقعیت و کنترل حرکت مکانیکی تجهیزات استفاده میشود.
کنتاکتهای 3SE5122-0CH01 چه ساختاری دارند؟
این مدل دارای 1 کنتاکت NO و 1 کنتاکت NC با عملکرد Snap Action است.
نوع عملگر این لیمیت سوئیچ چیست؟
عملگر آن چرخشی و قابل تنظیم به سمت راست و چپ است و دارای اهرم فلزی 27 میلیمتری و غلتک پلاستیکی 19 میلیمتری است.
درجه حفاظت 3SE5122-0CH01 چقدر است؟
درجه حفاظت این محصول IP66/IP67 است.
دمای کاری محصول چقدر است؟
محدوده دمای محیط برای عملکرد این مدل 25- تا 85+ درجه سانتیگراد است.
ورودی کابل این مدل چیست؟
این Position Switch دارای 3 ورودی کابل M20×1.5 است.
وزن میکرو سوئیچ زیمنس 3SE5122-0CH01 چقدر است؟
وزن خالص اعلامشده توسط زیمنس 0.413 کیلوگرم است.
عمر مکانیکی این محصول چقدر است؟
عمر مکانیکی معمول اعلامشده توسط زیمنس 15 میلیون سیکل است.
آیا 3SE5122-0CH01 برای کاربردهای ایمنی مناسب است؟
دیتاشیت زیمنس قابلیت استفاده محصول در کاربردهای ایمنی و Positive Opening را مشخص میکند؛ اما سطح ایمنی نهایی باید با توجه به کل طراحی سیستم ایمنی تعیین شود.
آیا این مدل با میکرو سوئیچهای کوچک معمولی متفاوت است؟
بله. 3SE5122-0CH01 یک Position/Limit Switch صنعتی با بدنه فلزی 56 میلیمتری است و برای کاربردهای صنعتی و ماشینآلات طراحی شده، بنابراین از نظر ساختار و کاربرد با میکروسوئیچهای کوچک عمومی متفاوت است.
| برند | SIEMENS |
|---|---|
| استاندارد بدنه | سری 3SE2؛ Position Switch در محفظه فلزی |
| تعداد کنتاکت | 2 کنتاکت |
| عملکرد ایمنی | دارد؛ Positive Opening |
| ورودی کابل | 3 × M20 × 1.5 |
| کاربرد | تشخیص موقعیت، کنترل حرکت، Limit Switch و کاربردهای اتوماسیون صنعتی |
| جنس بدنه | فلزی |
| درجه حفاظت | IP66 / IP67 |
| دمای کاری | 25- تا 85+ درجه سانتیگراد |
| رنگ دکمه | ندارد؛ دارای اهرم غلتکی |
| روش اتصال | ترمینال پیچی (Screw Terminal) |
| طول | 127.5 میلیمتر |
| عرض | 56 میلیمتر |
| عملکرد کنتاکت | Snap-Action / عملکرد سریع |
| کد محصول | 3SE5122-0CH01 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی، عملگر چرخشی قابل تنظیم |
| نصب | نصب صنعتی روی تجهیزات و ماشینآلات |
| نوع عملگر | اهرم چرخشی قابل تنظیم، اهرم فلزی 27 میلیمتر با غلتک پلاستیکی 19 میلیمتر |
| نوع محصول | Position Switch / Limit Switch |
| وزن | 0.413 کیلوگرم وزن خالص |
| وضعیت تولید | وضعیت تأمین باید بر اساس موجودی و وضعیت فعلی سازنده بررسی شود |
