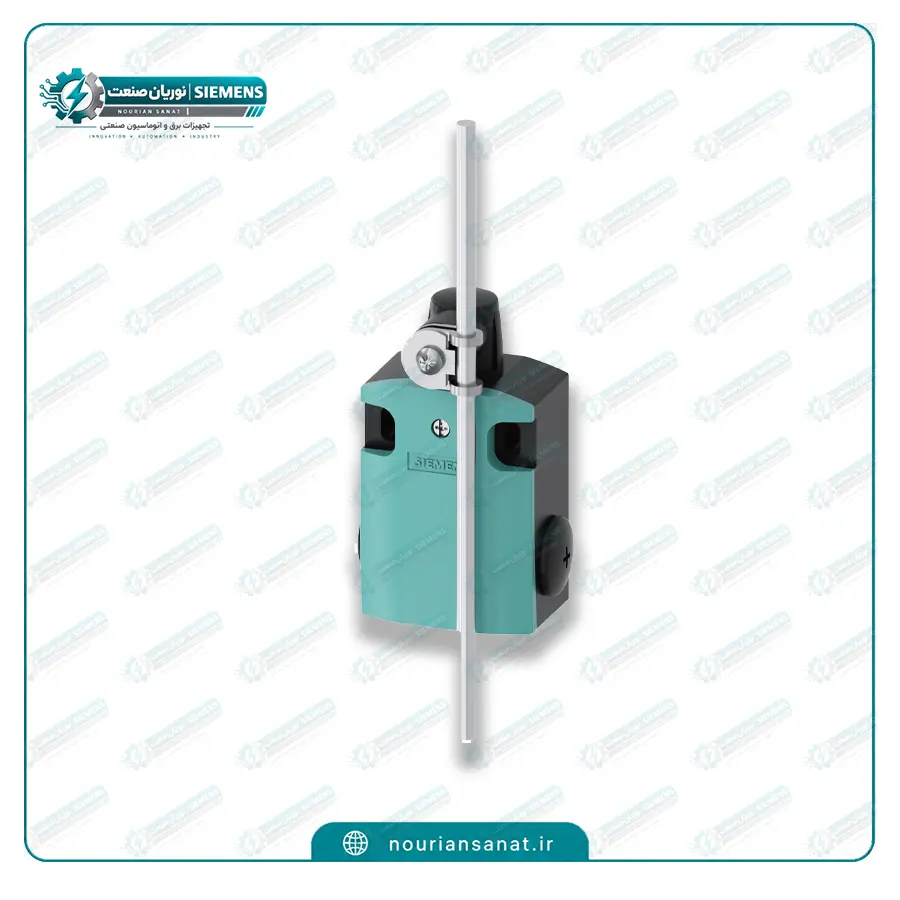

میکرو سوئیچ زیمنس SIEMENS 3SE5122-0CH80 یک لیمیت سوئیچ صنعتی سری SIRIUS 3SE5 با بدنه فلزی، دو کنتاکت 1NO+1NC، مکانیزم Snap Action و عملگر میلهای آلومینیومی 200 میلیمتری است. این مدل دارای سه ورودی کابل M20×1.5، درجه حفاظت IP65/IP67، دمای کاری 25- تا 85+ درجه سانتیگراد و عمر مکانیکی حدود 15 میلیون سیکل است و برای تشخیص موقعیت و کنترل حرکت در ماشینآلات صنعتی استفاده میشود. این مدل برای عملکردهای ایمنی مناسب نیست.
میکرو سوئیچ زیمنس SIEMENS 3SE5122-0CH80 یک لیمیت سوئیچ مکانیکی (Mechanical Limit Switch) و کلید موقعیت صنعتی از خانواده SIRIUS 3SE5 شرکت زیمنس است که برای تشخیص موقعیت، کنترل انتهای مسیر و شناسایی حرکت قطعات مکانیکی در ماشینآلات صنعتی و سیستمهای اتوماسیون مورد استفاده قرار میگیرد. این مدل دارای بدنه فلزی با عرض 56 میلیمتر، دو کنتاکت 1NO+1NC و مکانیزم کنتاکت سریع (Snap Action) است.
تفاوت اصلی 3SE5122-0CH80 با بسیاری از مدلهای دیگر سری 3SE5، نوع عملگر آن است. این مدل به Rod Lever مجهز شده و میله عملگر آن از جنس آلومینیوم و به طول 200 میلیمتر است. این نوع عملگر برای کاربردهایی که قطعه متحرک از فاصله بیشتری نسبت به بدنه سوئیچ عبور میکند یا نیاز به تحریک توسط یک میله بلند وجود دارد، کاربرد بسیار خوبی دارد.
این لیمیت سوئیچ دارای یک کنتاکت NO و یک کنتاکت NC است. عملکرد کنتاکتها از نوع Snap Action بوده و تغییر وضعیت الکتریکی با مکانیزم سریع انجام میشود. این ساختار برای مدارهای فرمان، تشخیص موقعیت، کنترل حرکت و سیستمهای اتوماسیون صنعتی مناسب است.
از نظر ظرفیت الکتریکی، جریان عملیاتی در رده AC-15 در ولتاژهای 24، 125 و 240 ولت برابر 6 آمپر و در 400 ولت برابر 4 آمپر است. در رده DC-13 نیز جریان عملیاتی در 24 ولت 3 آمپر، در 125 ولت 0.55 آمپر، در 250 ولت 0.27 آمپر و در 400 ولت 0.12 آمپر اعلام شده است. جریان حرارتی نامی نیز 10 آمپر است.
مهمترین ویژگی مکانیکی SIEMENS 3SE5122-0CH80، عملگر Rod Lever آن است. میله این عملگر از آلومینیوم ساخته شده و طول آن 200 میلیمتر است. طبق مشخصات زیمنس، این عملگر دارای هد با استاندارد EN 50041، Design D است.
این طراحی باعث میشود سوئیچ برای ماشینآلاتی که در آنها دسترسی مستقیم قطعه به هد معمولی دشوار است، کاربردی باشد. میله بلند میتواند با حرکت مکانیکی قطعه تحریک شده و وضعیت کنتاکتهای سوئیچ را تغییر دهد.
بدنه این مدل از فلز ساخته شده و پوشش آن از نوع Cathodic Dip Coating است. عرض بدنه 56 میلیمتر بوده و طراحی آن برای استفاده در محیطهای صنعتی انجام شده است.
درجه حفاظت این محصول IP65/IP67 است. بنابراین هنگام درج مشخصات در سایت باید از ثبت IP66/IP67 که مربوط به بعضی مدلهای دیگر سری 3SE5 است خودداری شود. کاتالوگ رسمی زیمنس برای 3SE5122-0CH80 صراحتاً IP65/IP67 را اعلام کرده است.
SIEMENS 3SE5122-0CH80 دارای 3 ورودی کابل M20 × 1.5 است و اتصال الکتریکی آن توسط ترمینال پیچی (Screw Terminal) انجام میشود. برای هادیهای تکرشتهای، ظرفیت اتصال یک هادی 0.5 تا 1.5 میلیمتر مربع یا دو هادی 0.5 تا 0.75 میلیمتر مربع اعلام شده است.
این روش اتصال برای سیمکشی تجهیزات صنعتی و سرویسهای دورهای مناسب است و امکان دسترسی نسبتاً ساده به ترمینالهای داخلی را فراهم میکند.
یک نکته بسیار مهم در انتخاب این مدل، عدم مناسب بودن آن برای Safety Function است. در دیتاشیت رسمی زیمنس برای این مدل، عبارت Suitability for use safety switch: No و Product function positive opening: No ثبت شده است. بنابراین نباید این مدل را بهعنوان Safety Switch یا کلید دارای Positive Opening معرفی کرد.
این موضوع یکی از مهمترین تفاوتهای فنی این محصول با برخی مدلهای دیگر سری SIRIUS 3SE5 است و در انتخاب محصول برای پروژههای صنعتی باید حتماً در نظر گرفته شود.
محدوده دمای محیط مجاز برای عملکرد 3SE5122-0CH80 از 25- تا 85+ درجه سانتیگراد است. محدوده دمای مجاز در زمان نگهداری نیز 40- تا 90+ درجه سانتیگراد اعلام شده است.
عمر مکانیکی معمول این لیمیت سوئیچ حدود 15 میلیون سیکل و عمر الکتریکی معمول در شرایط AC-15 و 230 ولت حدود 100 هزار سیکل است. تکرارپذیری عملکرد نیز 0.05 میلیمتر اعلام شده است.
در دیتاشیت زیمنس، طول سنسور این مدل 281 میلیمتر و عرض آن 56 میلیمتر اعلام شده است؛ طول 281 میلیمتر با توجه به وجود میله عملگر آلومینیومی 200 میلیمتری باید در مشخصات کلی محصول در نظر گرفته شود. وزن خالص محصول در Industry Mall زیمنس 0.441 کیلوگرم ثبت شده است.
برخی فروشگاهها ممکن است ابعاد بدنه بدون عملگر یا ابعاد متفاوتی را درج کنند؛ برای صفحه محصول نوریان صنعت، بهتر است مشخصات رسمی زیمنس مبنا قرار گیرد.
این محصول در طیف متنوعی از کاربردهای صنعتی قابل استفاده است، از جمله:
در زمان خرید میکرو سوئیچ زیمنس یا خرید لیمیت سوئیچ زیمنس تنها توجه به برند کافی نیست؛ نوع عملگر، تعداد کنتاکت، درجه حفاظت، قابلیت ایمنی، نوع اتصال و ابعاد باید با نیاز پروژه مطابقت داشته باشد.
مدل SIEMENS 3SE5122-0CH80 برای کاربرانی مناسب است که به یک لیمیت سوئیچ فلزی زیمنس با کنتاکت 1NO+1NC و عملگر میلهای آلومینیومی 200 میلیمتری نیاز دارند. این مدل دارای سه ورودی M20×1.5، حفاظت IP65/IP67 و مکانیزم Snap Action است، اما برای عملکرد ایمنی مناسب نیست.
نوریان صنعت با تمرکز بر تأمین تجهیزات اتوماسیون صنعتی و قطعات برندهای معتبر، میتواند مرجع مناسبی برای بررسی مشخصات و خرید میکرو سوئیچ، لیمیت سوئیچ و کلید موقعیت زیمنس باشد.
| مشخصه | اطلاعات دقیق محصول |
|---|---|
| برند | SIEMENS / زیمنس |
| استاندارد بدنه | EN 50041 – Design D برای هد عملگر |
| تعداد کنتاکت | 2 عدد |
| عملکرد ایمنی | ندارد؛ مناسب Safety Function نیست |
| ورودی کابل | 3 × M20 × 1.5 |
| کاربرد | تشخیص موقعیت، کنترل انتهای مسیر و اتوماسیون صنعتی |
| جنس بدنه | فلز |
| درجه حفاظت | IP65 / IP67 |
| دمای کاری | 25- تا 85+ درجه سانتیگراد |
| رنگ دکمه | ندارد؛ عملگر میلهای آلومینیومی |
| روش اتصال | ترمینال پیچی |
| طول | 281 میلیمتر |
| عرض | 56 میلیمتر |
| عملکرد کنتاکت | Snap Action / عملکرد سریع |
| کد محصول | SIEMENS 3SE5122-0CH80 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی |
| نصب | Screw Fixing / نصب پیچی |
| نوع عملگر | Rod Lever |
| طول میله عملگر | 200 میلیمتر |
| جنس میله عملگر | آلومینیوم |
| نوع محصول | Mechanical Position Switch / Limit Switch |
| وزن | 0.441 کیلوگرم |
| وضعیت تولید | PM300 / محصول فعال و قابل فروش |
| عمر مکانیکی | حدود 15,000,000 سیکل |
| عمر الکتریکی در AC-15 / 230V | حدود 100,000 سیکل |
| حداقل گشتاور تحریک | 0.25 نیوتنمتر |
| تکرارپذیری | 0.05 میلیمتر |
| جریان حرارتی | 10 آمپر |
مشخصات فوق بر اساس دیتاشیت رسمی زیمنس و Industry Mall تنظیم شدهاند. زیمنس برای این مدل بهطور مشخص بدنه فلزی 56 میلیمتری، عملگر میلهای آلومینیومی 200 میلیمتری، کنتاکت 1NO+1NC، سه ورودی M20×1.5 و وضعیت PM300 را ثبت کرده است.
این محصول یک Mechanical Position Switch / Limit Switch از سری SIRIUS 3SE5 زیمنس است که برای تشخیص موقعیت و کنترل حرکت قطعات مکانیکی استفاده میشود.
این مدل دارای Rod Lever یا عملگر میلهای است. میله عملگر از جنس آلومینیوم و دارای طول 200 میلیمتر است.
این مدل دارای 1 کنتاکت NO و 1 کنتاکت NC است و کنتاکتها از نوع Snap Action هستند.
درجه حفاظت این مدل IP65/IP67 است.
خیر. طبق دیتاشیت رسمی زیمنس، این مدل Suitable for Safety Switch نیست و عملکرد Positive Opening نیز برای آن اعلام نشده است.
این لیمیت سوئیچ دارای 3 ورودی کابل M20 × 1.5 است.
محدوده دمای کاری این محصول 25- تا 85+ درجه سانتیگراد است.
طول سنسور در دیتاشیت زیمنس 281 میلیمتر و عرض آن 56 میلیمتر ثبت شده است.
وزن خالص محصول در Industry Mall زیمنس 0.441 کیلوگرم اعلام شده است.
عمر مکانیکی معمول محصول حدود 15 میلیون سیکل اعلام شده است.
طبق Industry Mall زیمنس، وضعیت محصول PM300: Product available for sale است؛ یعنی محصول در کاتالوگ بهعنوان محصول فعال و قابل فروش ثبت شده است.
مشخصات اصلی این صفحه بر اساس دیتاشیت رسمی Siemens و Siemens Industry Mall تنظیم شده است. نکته مهم برای جلوگیری از خطای مشخصات این مدل این است که 3SE5122-0CH80 دارای عملگر میلهای آلومینیومی 200 میلیمتری، IP65/IP67 و فاقد عملکرد ایمنی است.
| برند | SIEMENS |
|---|---|
| استاندارد بدنه | EN 50041 |
| تعداد کنتاکت | 2 کنتاکت |
| عملکرد ایمنی | دارد؛ Suitable for Safety Function |
| ورودی کابل | 3 × M20 × 1.5 |
| کاربرد | تشخیص موقعیت، پایان حرکت، ماشینآلات، اتوماسیون و تجهیزات صنعتی |
| جنس بدنه | فلز با پوشش Cathodic Dip Coating |
| درجه حفاظت | IP66 / IP67 |
| دمای کاری | 25- تا 85+ درجه سانتیگراد |
| رنگ دکمه | رولر پلاستیکی |
| روش اتصال | ترمینال پیچی (Screw Terminal) |
| طول | 281 میلیمتر |
| عرض | 56 میلیمتر |
| عملکرد کنتاکت | Snap-Action / عملکرد سریع |
| کد محصول | SIEMENS 3SE5122-0CH80 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | رولر پلامجر با رولر استیل 13 میلیمتر |
| نصب | Screw Fixing |
| نوع عملگر | Rod Lever / میله آلومینیومی |
| نوع محصول | Mechanical Position Switch / Limit Switch |
| وزن | 0.441 کیلوگرم |
| وضعیت تولید | فعال (Active Product) |
