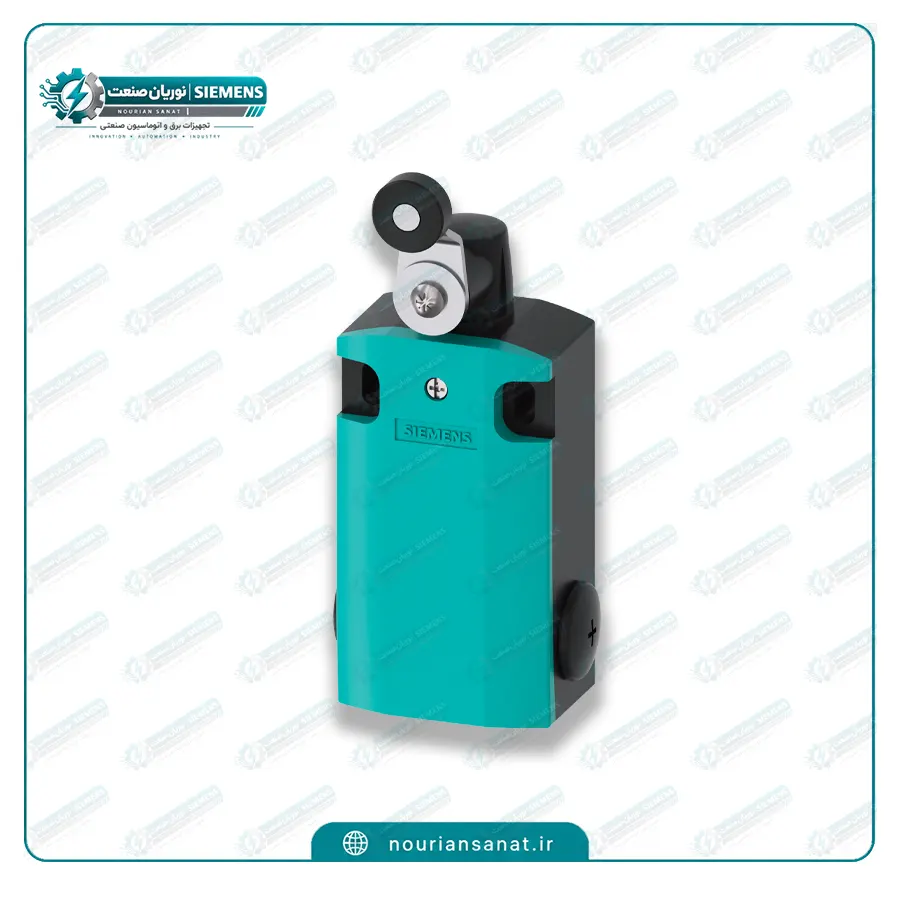

معرفی میکرو سوئیچ زیمنس 3SE5162-0CH01

میکرو سوئیچ زیمنس SIEMENS 3SE5162-0CH01 یکی از کلیدهای موقعیت صنعتی سری SIRIUS 3SE5 شرکت زیمنس است که برای تشخیص موقعیت، کنترل حرکت مکانیکی و مانیتورینگ وضعیت قطعات در ماشین‌آلات صنعتی و سیستم‌های اتوماسیون مورد استفاده قرار می‌گیرد.

این مدل با بدنه فلزی XL با عرض 56 میلی‌متر ساخته شده و دارای یک Twist Lever یا اهرم چرخشی فلزی به طول 27 میلی‌متر است که در انتهای آن یک رولر پلاستیکی 19 میلی‌متری قرار دارد. این نوع طراحی برای کاربردهایی مناسب است که قطعه متحرک در مسیر حرکت خود با اهرم رولری تماس پیدا می‌کند و باعث تغییر وضعیت کنتاکت‌های کلید موقعیت می‌شود.

از ویژگی‌های مهم 3SE5162-0CH01 می‌توان به 2×(1NO+1NC) کنتاکت Snap Action، سه ورودی کابل M20×1.5، درجه حفاظت IP66/IP67 و عملکرد Positive Opening اشاره کرد. این مشخصات، محصول را برای استفاده در طیف گسترده‌ای از ماشین‌آلات، خطوط تولید و سیستم‌های کنترل صنعتی مناسب می‌کند.

در زمان خرید میکرو سوئیچ زیمنس باید به کد کامل محصول توجه شود؛ زیرا مدل‌های مختلف سری 3SE5 ممکن است از نظر نوع عملگر، طول اهرم، جنس رولر، نوع کنتاکت و کاربرد تفاوت داشته باشند.

---

ساختار و طراحی 3SE5162-0CH01

ساختار این محصول بر پایه یک بدنه فلزی XL با عرض 56 میلی‌متر طراحی شده است. این ساختار برای استفاده در محیط‌های صنعتی و ماشین‌آلاتی که نیاز به یک کلید موقعیت مقاوم دارند، مناسب است.

بر اساس کاتالوگ زیمنس، این مدل در گروه کلیدهای موقعیت با بدنه فلزی 56 میلی‌متری XL قرار دارد و درجه حفاظت آن IP66/IP67 است. همچنین ورودی کابل آن 3 × M20×1.5 در نظر گرفته شده است.

بدنه فلزی در کنار طراحی صنعتی و آب‌بندی مناسب باعث می‌شود محصول بتواند در شرایط مختلف محیطی مورد استفاده قرار گیرد. البته برای دستیابی به درجه حفاظت اعلام‌شده، نصب صحیح کابل، گلند و آب‌بندی ورودی‌ها اهمیت زیادی دارد.

---

نوع عملگر؛ Twist Lever با رولر پلاستیکی

تفاوت اصلی SIEMENS 3SE5162-0CH01 با بسیاری از مدل‌های مشابه سری 3SE5، در نوع عملگر آن است.

این مدل دارای:

Twist Lever – Metal Lever 27 mm + Plastic Roller 19 mm

است.

یعنی عملگر از یک اهرم فلزی 27 میلی‌متری و یک رولر پلاستیکی 19 میلی‌متری تشکیل شده است.

در این ساختار، قطعه متحرک ماشین می‌تواند با عبور از کنار رولر، اهرم را حرکت داده و وضعیت کنتاکت‌های داخلی را تغییر دهد. این ویژگی برای ماشین‌آلاتی که مسیر حرکت قطعات با سطح تماس جانبی یا زاویه‌ای همراه است، کاربرد زیادی دارد.

در هنگام نصب باید مسیر حرکت قطعه با دامنه حرکت اهرم هماهنگ شود. همچنین نباید نیروی اضافی یا ضربه شدید به رولر وارد شود.

---

کنتاکت‌های 2×(1NO+1NC)

میکرو سوئیچ زیمنس 3SE5162-0CH01 دارای 2×(1NO+1NC) کنتاکت است و از Snap-Action Contacts استفاده می‌کند.

این ساختار به این معناست که محصول دو مجموعه کنتاکتی دارد و هر مجموعه شامل یک کنتاکت Normally Open و یک کنتاکت Normally Closed است.

وجود هم‌زمان کنتاکت‌های NO و NC امکان استفاده از محصول در مدارهای مختلف فرمان، کنترل و مانیتورینگ را فراهم می‌کند. بسته به طراحی سیستم، می‌توان وضعیت مکانیکی ماشین را به PLC، رله، کنتاکتور یا سایر تجهیزات کنترلی منتقل کرد.

عملکرد Snap Action نیز باعث می‌شود تغییر وضعیت کنتاکت‌ها با عملکرد سریع مکانیزم انجام شود.

---

عملکرد ایمنی و Positive Opening

یکی از ویژگی‌های مهم SIEMENS 3SE5162-0CH01، قابلیت Positive Opening است. در دیتاشیت محصول، Positive Opening برابر Yes اعلام شده است. همچنین کاتالوگ زیمنس تأکید می‌کند که Positive Opening مطابق IEC 60947-5-1 Annex K یا عملگر مثبت‌رانده برای استفاده در مدارهای ایمنی اهمیت دارد.

به همین دلیل این مدل می‌تواند در کاربردهایی که کلید موقعیت بخشی از یک سیستم ایمنی ماشین است مورد استفاده قرار گیرد.

البته وجود Positive Opening به تنهایی به معنای ایمن بودن کل سیستم نیست. طراحی مدار ایمنی، نحوه نصب، کنترلر ایمنی، سطح عملکرد موردنیاز و استانداردهای ماشین باید به‌صورت کامل بررسی شوند.

---

درجه حفاظت IP66/IP67

درجه حفاظت 3SE5162-0CH01 برابر IP66/IP67 است.

این سطح حفاظت نشان‌دهنده مقاومت مناسب بدنه در برابر نفوذ گردوغبار و آب در شرایط تعریف‌شده استاندارد است.

به همین دلیل این محصول برای استفاده در محیط‌های صنعتی مختلف، خطوط تولید و ماشین‌آلاتی که احتمال وجود گردوغبار یا رطوبت در آن‌ها وجود دارد، مناسب است.

البته درجه حفاظت واقعی سیستم نصب‌شده به عواملی مانند گلند، کابل، آب‌بندی، درپوش‌های ورودی و نحوه نصب نیز وابسته است.

---

ورودی کابل و روش اتصال

این مدل دارای 3 ورودی کابل با رزوه M20×1.5 است.

اتصال الکتریکی محصول از طریق Screw Connection / ترمینال پیچی انجام می‌شود.

سه ورودی کابل امکان انعطاف بیشتری در انتخاب مسیر ورود کابل فراهم می‌کنند و در طراحی ماشین‌آلات صنعتی می‌توان مسیر کابل‌کشی را متناسب با موقعیت نصب انتخاب کرد.

هنگام نصب، انتخاب گلند مناسب M20×1.5 و رعایت آب‌بندی ورودی‌ها برای حفظ درجه حفاظت IP66/IP67 اهمیت دارد.

---

مشخصات الکتریکی

کنتاکت‌های این مدل از نوع Snap Action هستند و ولتاژ عایقی نامی محصول 400V اعلام شده است. همچنین مقاومت در برابر ولتاژ ضربه‌ای تا 6kV و جریان حرارتی 10A در مشخصات فنی این سری ثبت شده است.

برای مدارهای AC-15 و DC-13 باید جریان و ولتاژ واقعی مدار با مقادیر مجاز کنتاکت‌ها تطبیق داده شود.

این موضوع هنگام خرید لیمیت سوئیچ زیمنس اهمیت زیادی دارد؛ زیرا انتخاب کلید صرفاً بر اساس شکل ظاهری یا نوع عملگر کافی نیست و مشخصات الکتریکی نیز باید با مدار کنترل مطابقت داشته باشد.

---

عمر مکانیکی و الکتریکی

طبق دیتاشیت فنی 3SE5162-0CH01، عمر مکانیکی معمول محصول حدود 5,000,000 سیکل اعلام شده است. عمر الکتریکی در شرایط AC-15 در 230V نیز حدود 100,000 سیکل عنوان شده است.

در صورت استفاده همراه با برخی کنتاکتورها و تجهیزات مشخص زیمنس، عمر الکتریکی اعلام‌شده می‌تواند تا حدود 5,000,000 سیکل افزایش پیدا کند.

این ویژگی برای ماشین‌آلاتی که در آن‌ها کلید موقعیت به دفعات زیاد تحریک می‌شود، اهمیت زیادی دارد.

---

کاربردهای میکرو سوئیچ زیمنس 3SE5162-0CH01

SIEMENS 3SE5162-0CH01 برای کاربردهای متنوع صنعتی طراحی شده است، از جمله:

• ماشین‌آلات صنعتی
• خطوط تولید
• خطوط مونتاژ
• ماشین‌آلات بسته‌بندی
• سیستم‌های انتقال مواد
• تجهیزات جابه‌جایی
• ماشین‌آلات CNC
• سیستم‌های اتوماسیون صنعتی
• کنترل انتهای مسیر
• تشخیص موقعیت قطعات متحرک
• کنترل وضعیت مکانیکی ماشین
• مدارهای فرمان
• مدارهای ایمنی ماشین‌آلات

نوع عملگر Twist Lever این محصول باعث می‌شود برای کاربردهایی که قطعه متحرک باید به‌صورت جانبی یا زاویه‌ای رولر را تحریک کند، گزینه مناسبی باشد.

---

تفاوت 3SE5162-0CH01 با 3SE5162-0CF01

هر دو مدل از سری 3SE5162 و دارای بدنه فلزی XL هستند، اما نوع عملگر آن‌ها متفاوت است.

3SE5162-0CF01 دارای Angular Roller Lever با اهرم فلزی و رولر پلاستیکی 22 میلی‌متری است، در حالی که 3SE5162-0CH01 دارای Twist Lever با اهرم فلزی 27 میلی‌متری و رولر پلاستیکی 19 میلی‌متری است. هر دو مدل در کاتالوگ زیمنس با 2×(1NO+1NC) Snap Action معرفی شده‌اند.

بنابراین هنگام خرید این دو مدل نباید صرفاً بر اساس شباهت ظاهری یا خانواده محصول تصمیم گرفت؛ نوع حرکت مکانیکی و شرایط نصب باید با عملگر انتخاب‌شده مطابقت داشته باشد.

---

خرید میکرو سوئیچ زیمنس SIEMENS 3SE5162-0CH01

اگر به دنبال خرید میکرو سوئیچ زیمنس، خرید لیمیت سوئیچ زیمنس یا خرید کلید موقعیت صنعتی هستید، مدل 3SE5162-0CH01 یکی از گزینه‌های سری SIRIUS 3SE5 برای کاربردهای صنعتی و کنترلی است.

این مدل دارای بدنه فلزی XL با عرض 56 میلی‌متر، عملگر Twist Lever، اهرم فلزی 27 میلی‌متری، رولر پلاستیکی 19 میلی‌متری، کنتاکت 2×(1NO+1NC)، Snap Action، سه ورودی M20×1.5 و حفاظت IP66/IP67 است.

همچنین قابلیت Positive Opening برای این محصول ثبت شده و می‌تواند در طراحی‌های ایمنی ماشین، در صورت رعایت الزامات کامل سیستم ایمنی، مورد استفاده قرار گیرد.

برای استعلام قیمت میکرو سوئیچ زیمنس 3SE5162-0CH01 و بررسی موجودی، بهتر است کد کامل محصول را هنگام سفارش اعلام کنید تا مدل دقیق با نیاز پروژه تطبیق داده شود.

---

جدول مشخصات فنی SIEMENS 3SE5162-0CH01

مشخصه	اطلاعات دقیق محصول
برند	SIEMENS / زیمنس
سری	SIRIUS 3SE5
استاندارد بدنه	EN 50041 / Position Switch
تعداد کنتاکت	2 × (1NO + 1NC)
عملکرد ایمنی	دارد؛ Positive Opening
Positive Opening	دارد
ورودی کابل	3 × M20 × 1.5
کاربرد	تشخیص موقعیت، کنترل حرکت، لیمیت سوئیچ و ایمنی ماشین
جنس بدنه	فلزی
نوع بدنه	XL
عرض بدنه	56 میلی‌متر
درجه حفاظت	IP66 / IP67
دمای کاری	25- تا 85+ درجه سانتی‌گراد
رنگ دکمه	ندارد؛ رولر پلاستیکی
روش اتصال	Screw Connection / ترمینال پیچی
طول	مطابق ابعاد ساختاری سری XL
عرض	56 میلی‌متر
عملکرد کنتاکت	Snap Action
کد محصول	SIEMENS 3SE5162-0CH01
کنتاکت‌ها	2 × (1NO + 1NC)
مکانیزم	مکانیکی
نصب	Screw Fixing
نوع عملگر	Twist Lever
طول اهرم	27 میلی‌متر
جنس اهرم	فلزی
جنس رولر	پلاستیکی
قطر رولر	19 میلی‌متر
نوع محصول	Mechanical Position Switch / Limit Switch
وزن	مطابق دیتاشیت همان پیکربندی
وضعیت تولید	محصول سری SIRIUS 3SE5؛ وضعیت سفارش باید هنگام خرید بررسی شود
ولتاژ عایقی نامی	400V
مقاومت در برابر ولتاژ ضربه‌ای	6kV
جریان حرارتی	10A
عمر مکانیکی معمول	5,000,000 سیکل
عمر الکتریکی AC-15 در 230V	100,000 سیکل
مقاومت در برابر ضربه	30g / 11ms
مقاومت در برابر ارتعاش	0.35mm / 5g

مشخصات اصلی جدول بر اساس کاتالوگ SIRIUS IC10 زیمنس و دیتاشیت فنی مدل تنظیم شده‌اند.

---



سوالات متداول میکرو سوئیچ زیمنس 3SE5162-0CH01

میکرو سوئیچ SIEMENS 3SE5162-0CH01 چیست؟

این محصول یک Mechanical Position Switch / Limit Switch از سری SIRIUS 3SE5 زیمنس است که برای تشخیص موقعیت و کنترل حرکت قطعات مکانیکی استفاده می‌شود.

نوع عملگر 3SE5162-0CH01 چیست؟

این مدل دارای Twist Lever با اهرم فلزی 27 میلی‌متری و رولر پلاستیکی 19 میلی‌متری است.

کنتاکت‌های این مدل چند عدد هستند؟

این مدل دارای 2×(1NO+1NC) کنتاکت با عملکرد Snap Action است.

آیا 3SE5162-0CH01 عملکرد ایمنی دارد؟

بله. Positive Opening برای این مدل ثبت شده است و در طراحی مدارهای ایمنی، با رعایت الزامات سیستم ایمنی می‌تواند مورد استفاده قرار گیرد.

درجه حفاظت این لیمیت سوئیچ چقدر است؟

درجه حفاظت محصول IP66/IP67 است.

ورودی کابل SIEMENS 3SE5162-0CH01 چیست؟

این مدل دارای 3 ورودی کابل M20×1.5 است.

رولر این مدل از چه جنسی است؟

رولر پلاستیکی و قطر آن 19 میلی‌متر است. اهرم نیز از جنس فلز و طول آن 27 میلی‌متر است.

تفاوت 3SE5162-0CH01 با 3SE5162-0CF01 چیست؟

مدل 0CH01 دارای Twist Lever با رولر پلاستیکی 19 میلی‌متری است، در حالی که 0CF01 دارای Angular Roller Lever با رولر پلاستیکی 22 میلی‌متری است.

آیا این محصول برای محیط صنعتی مناسب است؟

بله. بدنه فلزی XL و درجه حفاظت IP66/IP67 آن برای طیف گسترده‌ای از کاربردهای صنعتی طراحی شده است.

روش اتصال این میکرو سوئیچ چگونه است؟

اتصال الکتریکی از طریق ترمینال پیچی (Screw Connection) انجام می‌شود.

آیا 3SE5162-0CH01 برای مدار ایمنی مناسب است؟

این مدل دارای Positive Opening است؛ اما ایمنی نهایی به طراحی کامل مدار، نحوه نصب، کنترلر ایمنی و الزامات استاندارد ماشین بستگی دارد.

عمر مکانیکی این لیمیت سوئیچ چقدر است؟

عمر مکانیکی معمول محصول حدود 5 میلیون سیکل اعلام شده است.
