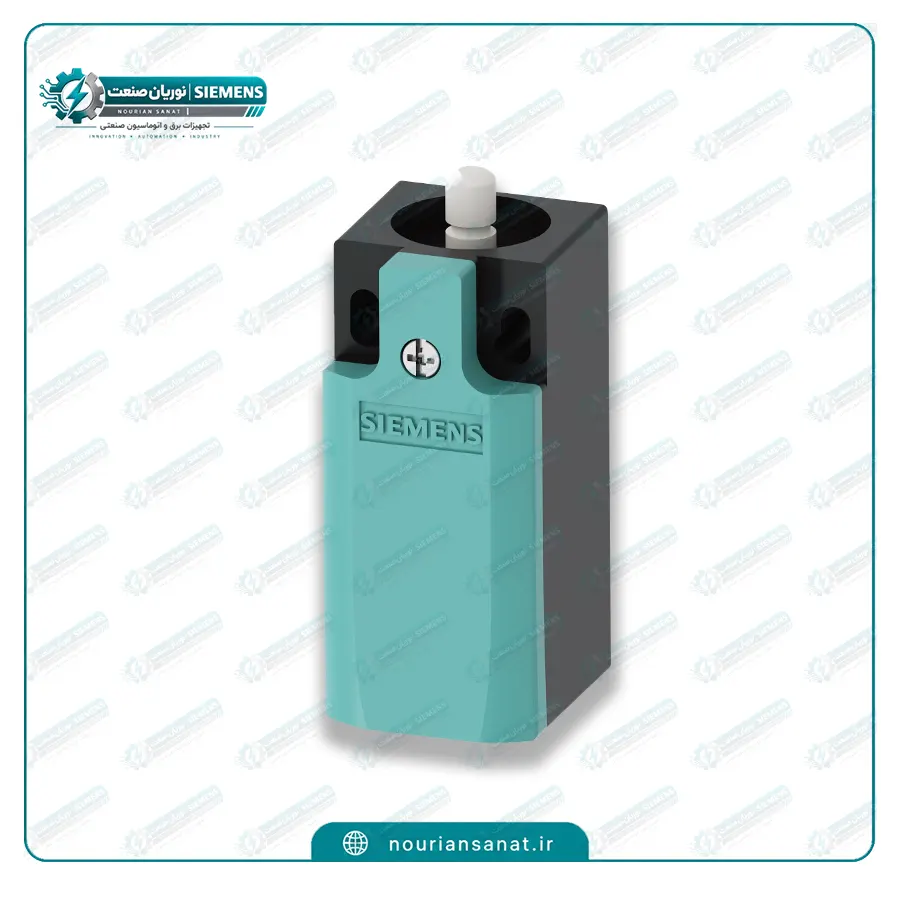

میکرو سوئیچ زیمنس SIEMENS 3SE5232-0HC05 یک کلید موقعیت صنعتی از سری SIRIUS 3SE5 با بدنه پلاستیکی 31 میلیمتری مطابق EN 50047 است. این مدل دارای Rounded Plunger Form B، کنتاکت 1NO+1NC از نوع Snap Action، یک ورودی کابل M20×1.5 و درجه حفاظت IP65 بوده و برای تشخیص موقعیت و کنترل حرکت در ماشینآلات و تجهیزات اتوماسیون صنعتی استفاده میشود. محصول دارای Positive Opening بوده و طبق اطلاعات فعلی زیمنس در وضعیت Active Product قرار دارد.
میکرو سوئیچ زیمنس SIEMENS 3SE5232-0HC05 یک کلید موقعیت یا Position Switch از خانواده SIRIUS 3SE5 شرکت زیمنس است که برای تشخیص موقعیت، کنترل حرکت و تعیین نقاط انتهایی در ماشینآلات و تجهیزات صنعتی استفاده میشود. این مدل در گروه کلیدهای موقعیت با بدنه پلاستیکی 31 میلیمتری مطابق EN 50047 قرار میگیرد و برای کاربردهایی طراحی شده است که به یک لیمیت سوئیچ کامپکت و مطمئن نیاز دارند.
مدل 3SE5232-0HC05 دارای یک کنتاکت NO و یک کنتاکت NC با عملکرد سریع یا Quick Action / Snap Action است. کنتاکتها بهصورت یکپارچه داخل محصول قرار گرفتهاند و قابل تعویض نیستند. نوع عملگر این مدل Rounded Plunger Form B است؛ یعنی تحریک سوئیچ توسط یک عملگر پیستونی با سطح گرد انجام میشود.
این لیمیت سوئیچ دارای یک ورودی کابل M20×1.5 است و درجه حفاظت آن IP65 اعلام شده است. بدنه پلاستیکی، ابعاد نسبتاً کوچک و استاندارد EN 50047 باعث شده این مدل برای استفاده در ماشینآلات صنعتی، تجهیزات اتوماسیون، خطوط تولید و سیستمهای تشخیص موقعیت مناسب باشد.
یکی از نکات مهم هنگام خرید میکرو سوئیچ زیمنس 3SE5232-0HC05 توجه به کد کامل محصول است؛ زیرا در سری SIRIUS 3SE5 مدلهایی با عملگرها، ابعاد، کنتاکتها و درجه حفاظت متفاوت وجود دارند و حتی پسوندهای انتهایی کد نیز میتوانند به پیکربندی متفاوت محصول اشاره کنند.
بدنه این محصول از پلاستیک ساخته شده و عرض آن 31 میلیمتر است. ساختار 31 میلیمتری مطابق EN 50047 طراحی شده است. این ابعاد باعث میشود 3SE5232-0HC05 برای نصب در فضاهایی که محدودیت ابعادی وجود دارد، گزینه مناسبی باشد.
طبق اطلاعات رسمی زیمنس، طول سنسور 75.7 میلیمتر و عرض آن 31 میلیمتر است. وزن خالص محصول نیز حدود 67 گرم اعلام شده است.
ساختار پلاستیکی محصول علاوه بر کاهش وزن، امکان استفاده از یک طراحی کامپکت را فراهم کرده است. در کاربردهایی که محیط نصب شرایط بسیار سخت مکانیکی یا شیمیایی دارد، باید شرایط واقعی محیط با مشخصات محصول تطبیق داده شود.
یکی از مهمترین مشخصات SIEMENS 3SE5232-0HC05 نوع عملگر آن است.
این مدل دارای:
Rounded Plunger Form B
است.
عملگر پیستونی گرد برای کاربردهایی مناسب است که قطعه متحرک ماشین بهصورت مستقیم یا تقریباً مستقیم به سطح عملگر فشار وارد میکند. در زمان رسیدن قطعه به موقعیت مشخص، فشار مکانیکی روی Plunger باعث تغییر وضعیت کنتاکتهای داخلی میشود.
برخلاف مدلهای اهرمی یا رولری، این محصول فاقد اهرم خارجی است و تحریک توسط Plunger انجام میشود. بنابراین هنگام نصب باید مسیر حرکت قطعه بهگونهای طراحی شود که فشار مناسب و کنترلشدهای به عملگر وارد شود.
میکرو سوئیچ زیمنس 3SE5232-0HC05 دارای ترکیب 1NO + 1NC است. این یعنی محصول یک کنتاکت Normally Open و یک کنتاکت Normally Closed دارد.
کنتاکتها از نوع Quick Action / Snap Action هستند و بهصورت یکپارچه در سوئیچ قرار گرفتهاند. طبق مشخصات رسمی زیمنس، این کنتاکتها Integrated و Non-replaceable هستند؛ بنابراین در صورت خرابی مجموعه کنتاکت داخلی، نمیتوان آن را مانند یک ماژول جداگانه تعویض کرد.
وجود دو وضعیت NO و NC باعث میشود بتوان از این کلید موقعیت در مدارهای مختلف فرمان و کنترل استفاده کرد. برای مثال، کنتاکت NC میتواند برای دریافت سیگنال وضعیت بسته یا آماده بودن مسیر و کنتاکت NO برای ایجاد سیگنال هنگام تحریک استفاده شود.
طبق دیتاشیت رسمی زیمنس، 3SE5232-0HC05 برای استفاده بهعنوان Safety Switch مناسب اعلام شده است و همچنین عملکرد Positive Opening برای آن وجود دارد.
Positive Opening یا بازشدن اجباری کنتاکت یکی از ویژگیهای مهم در کاربردهای ایمنی ماشینآلات است. این مکانیزم باعث میشود در شرایط مشخص، حرکت مکانیکی عملگر بتواند کنتاکت NC را بهصورت اجباری باز کند.
با این حال، وجود Positive Opening بهتنهایی به معنی ایمنی کامل یک ماشین نیست. مدار ایمنی باید با توجه به استانداردهای مربوطه، کنترلر ایمنی، نحوه نصب و سطح عملکرد موردنیاز طراحی شود.
بنابراین در پروژههای Safety، باید مشخصات کل سیستم و نه فقط مشخصات لیمیت سوئیچ مورد بررسی قرار گیرد.
درجه حفاظت SIEMENS 3SE5232-0HC05 برابر IP65 است.
IP65 نشان میدهد بدنه محصول در برابر نفوذ گردوغبار و پاشش آب از جهات مختلف دارای سطح حفاظت مشخصشده است. این ویژگی امکان استفاده از محصول را در بسیاری از محیطهای صنعتی فراهم میکند.
البته برای حفظ حفاظت IP65، نصب صحیح کابل و آببندی ورودی M20×1.5 اهمیت دارد. شرایط محیطی مانند وجود روغن، مواد شیمیایی، دمای بالا یا ضربه مکانیکی نیز باید هنگام انتخاب محصول بررسی شوند.
این مدل دارای یک ورودی کابل M20×1.5 است. طبق مشخصات زیمنس، اتصال دستگاه از طریق همین ورودی انجام میشود.
رزوه M20×1.5 یک استاندارد رایج در تجهیزات صنعتی است و امکان استفاده از گلند مناسب برای ورود کابل به بدنه را فراهم میکند.
در هنگام نصب باید از گلند مناسب استفاده شود تا علاوه بر ایجاد اتصال مطمئن، سطح حفاظت IP65 نیز حفظ شود.
اتصال الکتریکی 3SE5232-0HC05 از طریق ترمینال پیچی (Screw Connection) انجام میشود.
ترمینال پیچی یکی از روشهای رایج اتصال در کلیدهای موقعیت صنعتی است و امکان سیمکشی و سرویس مناسب مدار را فراهم میکند.
از آنجا که کنتاکتهای این مدل یکپارچه و غیرقابل تعویض هستند، هنگام سیمکشی باید ترمینالهای مربوط به NO و NC طبق نقشه محصول شناسایی و به شکل صحیح به مدار متصل شوند.
ولتاژ عایقی نامی این مدل 400 ولت و تحمل ولتاژ ضربهای آن 6 کیلوولت است. جریان حرارتی نیز 10 آمپر اعلام شده است.
در رده AC-15، جریان عملیاتی محصول به ولتاژ مدار وابسته است و طبق دیتاشیت قدیمی زیمنس مقادیر زیر اعلام شدهاند:
در رده DC-13 نیز مقادیر مشخصی برای ولتاژهای مختلف ارائه شده است. بنابراین هنگام استفاده در مدار فرمان، باید جریان واقعی مدار با ظرفیت کنتاکت محصول مطابقت داده شود.
محدوده دمای محیط برای عملکرد این محصول 25- تا 85+ درجه سانتیگراد است. محدوده دمای نگهداری نیز 40- تا 90+ درجه سانتیگراد اعلام شده است.
این محدوده دمایی باعث میشود محصول برای بسیاری از کاربردهای صنعتی و خطوط تولید مناسب باشد.
با این حال، اگر محصول قرار است در محیطی با دمای بسیار بالا، پایین یا شرایط خاص شیمیایی نصب شود، باید مشخصات پروژه با دیتاشیت محصول تطبیق داده شود.
یکی از ویژگیهای قابل توجه SIEMENS 3SE5232-0HC05 عمر مکانیکی بالای آن است. طبق دیتاشیت فعلی زیمنس، عمر مکانیکی معمول این محصول حدود 15,000,000 سیکل اعلام شده است. عمر الکتریکی در شرایط AC-15 و 230V نیز حدود 100,000 سیکل است.
این میزان عمر مکانیکی برای کاربردهایی که کلید موقعیت بهطور مکرر تحریک میشود اهمیت زیادی دارد و میتواند به افزایش قابلیت اطمینان سیستم کمک کند.
حداقل نیروی تحریک این مدل در جهت عملکرد 20 نیوتن و تکرارپذیری آن 0.05 میلیمتر اعلام شده است.
تکرارپذیری مناسب برای کاربردهایی که تشخیص یک موقعیت مشخص اهمیت دارد، ویژگی مفیدی محسوب میشود.
در طراحی مکانیکی باید مسیر حرکت قطعه با نوع Plunger هماهنگ باشد تا تحریک سوئیچ در محدوده صحیح انجام شود و از وارد شدن نیروی بیش از حد به عملگر جلوگیری شود.
این لیمیت سوئیچ میتواند در بسیاری از کاربردهای صنعتی استفاده شود، از جمله:
نوع عملگر Plunger باعث میشود این مدل برای کاربردهایی مناسب باشد که قطعه متحرک بتواند از روبهرو عملگر را تحریک کند.
یکی از تفاوتهای اصلی این مدل با لیمیت سوئیچهای دارای Roller Lever، نوع عملگر است.
در 3SE5232-0HC05 از Rounded Plunger Form B استفاده شده است؛ در حالی که بسیاری از مدلهای دیگر سری 3SE5 از اهرم غلتکی، رولر زاویهای یا سایر عملگرها استفاده میکنند.
بنابراین اگر قطعه متحرک ماشین بهصورت مستقیم به کلید فشار وارد میکند، مدل Plunger میتواند گزینه مناسبی باشد. اما اگر حرکت قطعه جانبی یا زاویهای است، ممکن است یک مدل رولری انتخاب مناسبتری باشد.
اگر به دنبال خرید میکرو سوئیچ زیمنس، خرید لیمیت سوئیچ زیمنس یا خرید کلید موقعیت زیمنس هستید، مدل 3SE5232-0HC05 یکی از گزینههای کامپکت سری SIRIUS 3SE5 است.
این مدل دارای بدنه پلاستیکی، عرض 31 میلیمتر، استاندارد EN 50047، عملگر Rounded Plunger Form B، کنتاکت 1NO+1NC، ورودی کابل M20×1.5 و درجه حفاظت IP65 است.
وزن خالص محصول نیز حدود 67 گرم است و زیمنس وضعیت چرخه عمر آن را PM300: Active Product اعلام کرده است.
برای استعلام قیمت میکرو سوئیچ زیمنس 3SE5232-0HC05 در نوریان صنعت، بهتر است کد کامل محصول را اعلام کنید تا دقیقاً همین مدل، نه یکی از پیکربندیهای مشابه، بررسی شود.
| مشخصه | اطلاعات دقیق محصول |
|---|---|
| برند | SIEMENS / زیمنس |
| سری | SIRIUS 3SE5 |
| استاندارد بدنه | EN 50047 |
| عرض بدنه | 31 میلیمتر |
| تعداد کنتاکت | 2 کنتاکت |
| عملکرد ایمنی | دارد؛ مناسب استفاده بهعنوان Safety Switch |
| Positive Opening | دارد |
| ورودی کابل | 1 × M20 × 1.5 |
| کاربرد | تشخیص موقعیت، کنترل انتهای مسیر، اتوماسیون و ایمنی ماشین |
| جنس بدنه | پلاستیک |
| درجه حفاظت | IP65 |
| دمای کاری | 25- تا 85+ درجه سانتیگراد |
| رنگ دکمه | فاقد دکمه رنگی؛ Rounded Plunger |
| روش اتصال | Screw Connection / ترمینال پیچی |
| طول | 75.7 میلیمتر |
| عرض | 31 میلیمتر |
| ارتفاع تقریبی | 68 میلیمتر |
| عملکرد کنتاکت | Quick Action / Snap Action |
| کد محصول | SIEMENS 3SE5232-0HC05 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی |
| نصب | نصب پیچی |
| نوع عملگر | Rounded Plunger Form B |
| نوع محصول | Mechanical Position Switch / Limit Switch |
| وزن | 67 گرم |
| وضعیت تولید | PM300 / Active Product |
| ولتاژ عایقی نامی | 400V |
| تحمل ولتاژ ضربهای | 6kV |
| جریان حرارتی | 10A |
| عمر مکانیکی معمول | 15,000,000 سیکل |
| عمر الکتریکی AC-15 / 230V | 100,000 سیکل |
| تکرارپذیری | 0.05 میلیمتر |
| حداقل نیروی تحریک | 20N |
| فرکانس کاری | 50 تا 60Hz |
| مقاومت در برابر ضربه | 30g / 11ms |
| مقاومت در برابر ارتعاش | 0.35mm / 5g |
منبع مشخصات جدول: دیتاشیت رسمی Siemens Industry برای 3SE5232-0HC05.
این محصول یک Position Switch / Limit Switch مکانیکی از سری SIRIUS 3SE5 زیمنس است که برای تشخیص موقعیت و کنترل حرکت قطعات مکانیکی استفاده میشود.
عملگر آن Rounded Plunger Form B است و تحریک آن از طریق فشار مستقیم قطعه متحرک روی Plunger انجام میشود.
این مدل دارای 1NO + 1NC است و کنتاکتها از نوع Quick Action / Snap Action هستند. کنتاکتهای داخلی قابل تعویض نیستند.
بله. در دیتاشیت رسمی زیمنس، قابلیت استفاده بهعنوان Safety Switch و همچنین Positive Opening برای آن ثبت شده است.
درجه حفاظت این مدل IP65 است.
این مدل دارای یک ورودی M20×1.5 است.
بدنه پلاستیکی است و عرض آن 31 میلیمتر است.
محدوده دمای کاری از 25- تا 85+ درجه سانتیگراد است.
عمر مکانیکی معمول محصول حدود 15 میلیون سیکل اعلام شده است.
وزن خالص محصول حدود 67 گرم است.
خیر. کنتاکتهای 1NO+1NC بهصورت یکپارچه در محصول قرار گرفتهاند و قابل تعویض نیستند.
برای تشخیص موقعیت، کنترل انتهای مسیر، ماشینآلات صنعتی، خطوط تولید، تجهیزات اتوماسیون، ماشینآلات بستهبندی و مدارهای کنترل و ایمنی مناسب است.
3SE5232-0HC05 دارای بدنه پلاستیکی 31 میلیمتری و عملگر Rounded Plunger است؛ در حالی که بسیاری از مدلهای 3SE5162 دارای بدنه فلزی XL و عملگرهای اهرمی یا رولری هستند. بنابراین نباید مشخصات این دو خانواده را یکسان در نظر گرفت.
| برند | SIEMENS |
|---|---|
| استاندارد بدنه | EN 50041 |
| تعداد کنتاکت | 2 کنتاکت |
| عملکرد ایمنی | دارد؛ Suitable for Safety Function |
| ورودی کابل | 1 × M20 × 1.5 |
| کاربرد | تشخیص موقعیت، پایان حرکت، ماشینآلات، اتوماسیون و تجهیزات صنعتی |
| جنس بدنه | فلز با پوشش Cathodic Dip Coating |
| درجه حفاظت | IP65 / IP67 |
| دمای کاری | 25- تا 85+ درجه سانتیگراد |
| رنگ دکمه | فاقد دکمه رنگی؛ Rounded Plunger |
| روش اتصال | ترمینال پیچی (Screw Terminal) |
| طول | 75.7 میلیمتر |
| عرض | 31 میلیمتر |
| عملکرد کنتاکت | Snap-Action / عملکرد سریع |
| کد محصول | SIEMENS 3SE5232-0HC05 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی |
| نصب | Screw Fixing |
| نوع عملگر | Rounded Plunger Form B |
| نوع محصول | Mechanical Position Switch / Limit Switch |
| وزن | 67 گرم |
| وضعیت تولید | فعال (Active Product) |
