معرفی میکرو سوئیچ زیمنس 3SE5232-0HD03

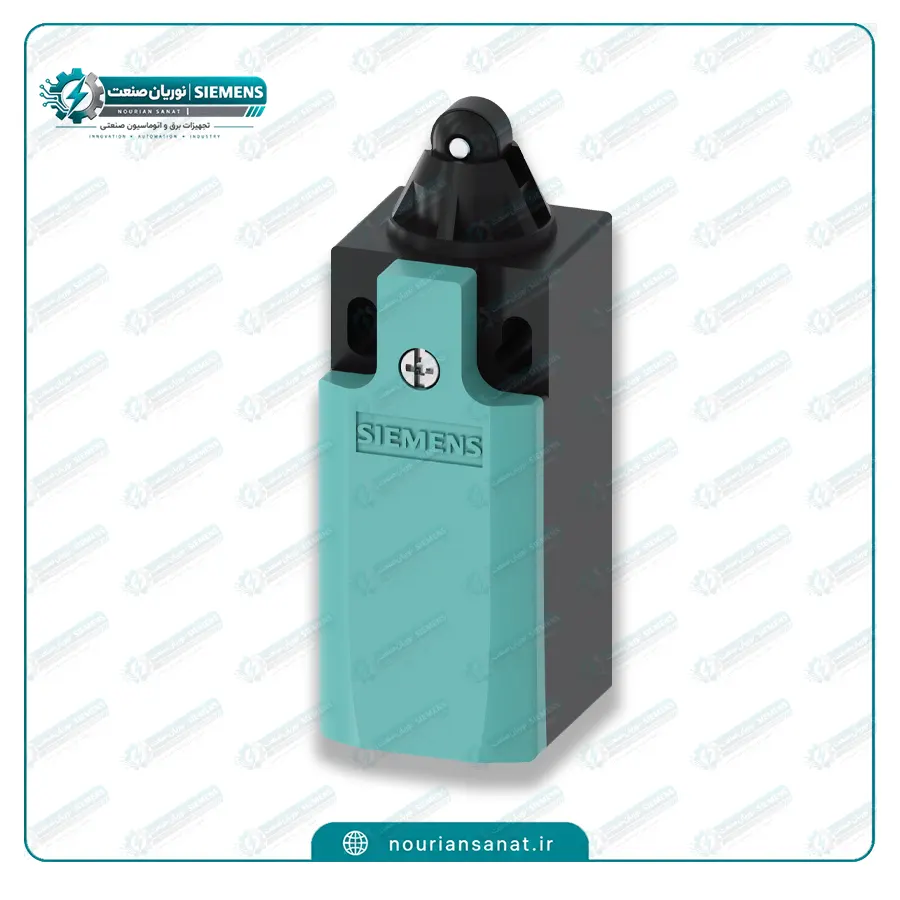

میکرو سوئیچ زیمنس SIEMENS 3SE5232-0HD03 یک کلید موقعیت صنعتی از خانواده SIRIUS 3SE5 شرکت زیمنس است که برای تشخیص موقعیت، کنترل حرکت و تعیین نقاط انتهایی در ماشین‌آلات و تجهیزات صنعتی مورد استفاده قرار می‌گیرد. این مدل در گروه کلیدهای موقعیت با بدنه پلاستیکی 31 میلی‌متری مطابق EN 50047 قرار دارد و برای کاربردهایی طراحی شده است که به یک Position Switch کامپکت و قابل‌اعتماد نیاز دارند.

ویژگی اصلی SIEMENS 3SE5232-0HD03، استفاده از Roller Plunger Form C با رولر پلاستیکی 10 میلی‌متری است. برخلاف مدل‌های دارای Plunger ساده، در این محصول حرکت قطعه متحرک با رولر تماس پیدا کرده و باعث حرکت پیستون و تغییر وضعیت کنتاکت‌های داخلی می‌شود. این طراحی برای کاربردهایی که قطعه متحرک ماشین در مسیر حرکت خود با سطح رولر تماس پیدا می‌کند، بسیار کاربردی است.

این مدل دارای 1NO + 1NC کنتاکت Quick Action است. کنتاکت‌ها به‌صورت یکپارچه داخل کلید قرار گرفته‌اند و قابل تعویض نیستند. همچنین محصول دارای Positive Opening بوده و زیمنس قابلیت استفاده از آن به‌عنوان Safety Switch را تأیید کرده است.

از نظر حفاظت محیطی، این لیمیت سوئیچ دارای درجه حفاظت IP65 است. اتصال کابل از طریق یک ورودی M20×1.5 انجام می‌شود و بدنه پلاستیکی آن با عرض 31 میلی‌متر، امکان استفاده در بسیاری از ماشین‌آلات و تجهیزات اتوماسیون صنعتی را فراهم می‌کند.

---

طراحی و ساختار SIEMENS 3SE5232-0HD03

3SE5232-0HD03 در دسته کلیدهای موقعیت مکانیکی سری SIRIUS 3SE5 با بدنه پلاستیکی و عرض 31 میلی‌متر قرار دارد. این ساختار مطابق استاندارد EN 50047 طراحی شده است. چنین ابعادی باعث می‌شود محصول برای نصب در ماشین‌آلاتی که فضای محدودی برای تجهیزات کنترلی دارند، گزینه مناسبی باشد.

طول سنسور طبق دیتاشیت رسمی زیمنس 86 میلی‌متر و عرض آن 31 میلی‌متر است. وزن خالص محصول نیز 0.076 کیلوگرم، معادل 76 گرم اعلام شده است.

بدنه پلاستیکی در کنار طراحی استاندارد EN 50047، ساختاری سبک و مناسب برای کاربردهای عمومی صنعتی ایجاد کرده است. با این حال، انتخاب نهایی محصول باید بر اساس شرایط واقعی محیط، میزان ضربه و لرزش، دمای کاری، رطوبت و نوع مکانیزم ماشین انجام شود.

---

نوع عملگر؛ Roller Plunger Form C

مهم‌ترین مشخصه مکانیکی میکرو سوئیچ زیمنس 3SE5232-0HD03، نوع عملگر آن است.

این مدل دارای:

Roller Plunger – Form C with Plastic Roller 10 mm

است.

در این ساختار، عملگر به شکل یک پیستون رولری طراحی شده و در قسمت تماس آن یک رولر پلاستیکی با قطر 10 میلی‌متر وجود دارد.

استفاده از رولر باعث می‌شود قطعه متحرک ماشین هنگام عبور از روی عملگر، به‌جای ایجاد اصطکاک مستقیم با سطح ثابت، رولر را به حرکت درآورد. این ویژگی در بسیاری از سیستم‌های مکانیکی باعث عملکرد روان‌تر کلید می‌شود.

این مدل به‌خصوص برای کاربردهایی مناسب است که قطعه متحرک بتواند از مسیر مناسب با رولر تماس داشته باشد.

در زمان نصب باید جهت حرکت قطعه با مسیر مجاز حرکت Roller Plunger هماهنگ باشد و از وارد کردن نیروی جانبی یا ضربه بیش از حد به عملگر جلوگیری شود.

---

کنتاکت‌های 1NO + 1NC

SIEMENS 3SE5232-0HD03 دارای 1NO + 1NC کنتاکت است.

به بیان ساده، محصول یک کنتاکت Normally Open (NO) و یک کنتاکت Normally Closed (NC) دارد.

کنتاکت‌ها از نوع Quick Action / Snap Action هستند. این مکانیزم باعث می‌شود تغییر وضعیت کنتاکت‌ها با عملکرد سریع انجام شود. طبق اطلاعات رسمی زیمنس، کنتاکت‌های این مدل Integrated بوده و قابل تعویض نیستند.

وجود هم‌زمان NO و NC امکان استفاده از محصول در مدارهای مختلف فرمان و کنترل را فراهم می‌کند. برای مثال می‌توان از وضعیت NC برای مانیتورینگ حالت عادی و از NO برای ارسال سیگنال هنگام تحریک کلید استفاده کرد.

---

عملکرد ایمنی و Positive Opening

یکی از ویژگی‌های مهم 3SE5232-0HD03 قابلیت Positive Opening است. در دیتاشیت رسمی زیمنس، عملکرد Positive Opening برای این مدل برابر Yes اعلام شده و قابلیت استفاده از محصول به‌عنوان Safety Switch نیز تأیید شده است.

Positive Opening به مکانیزمی اشاره دارد که در شرایط مشخص، حرکت مکانیکی عملگر باعث باز شدن اجباری کنتاکت مربوطه می‌شود.

این ویژگی در طراحی سیستم‌های ایمنی ماشین‌آلات اهمیت دارد، اما باید توجه داشت که داشتن Positive Opening به‌تنهایی به معنای ایمن بودن کل سیستم نیست. مدار ایمنی، کنترلر، نحوه نصب و سایر اجزای Safety باید مطابق الزامات پروژه طراحی شوند.

---

درجه حفاظت IP65

درجه حفاظت میکرو سوئیچ زیمنس 3SE5232-0HD03 برابر IP65 است.

این سطح حفاظت، مقاومت محصول در برابر نفوذ گردوغبار و پاشش آب را در محدوده تعریف‌شده استاندارد نشان می‌دهد.

بنابراین محصول می‌تواند در بسیاری از محیط‌های صنعتی و ماشین‌آلات مورد استفاده قرار گیرد؛ اما برای حفظ IP65 باید نصب کابل و آب‌بندی ورودی M20×1.5 به‌درستی انجام شود.

همچنین در محیط‌هایی که مواد شیمیایی، روغن‌های صنعتی یا شرایط بسیار خورنده وجود دارد، سازگاری جنس بدنه و سایر اجزای محصول با محیط باید جداگانه بررسی شود.

---

ورودی کابل M20×1.5

این مدل دارای یک ورودی کابل M20×1.5 است.

این نوع رزوه یکی از اندازه‌های رایج در تجهیزات صنعتی است و امکان اتصال کابل از طریق گلند مناسب را فراهم می‌کند.

هنگام نصب، استفاده از گلند مناسب M20×1.5 اهمیت زیادی دارد؛ زیرا نوع گلند و نحوه آب‌بندی آن مستقیماً روی حفاظت محیطی مجموعه نصب‌شده تأثیر می‌گذارد.

---

مشخصات الکتریکی

ولتاژ عایقی نامی 3SE5232-0HD03 برابر 400V و مقاومت آن در برابر ولتاژ ضربه‌ای 6kV است. جریان حرارتی محصول نیز 10A اعلام شده است.

در کاربردهای AC و DC، جریان و ولتاژ واقعی مدار باید با ظرفیت کنتاکت‌های کلید تطبیق داده شود. به همین دلیل هنگام خرید میکرو سوئیچ زیمنس نباید تنها به نوع عملگر توجه کرد؛ مشخصات الکتریکی و نوع بار نیز باید بررسی شوند.

این موضوع به‌خصوص در مدارهای فرمان موتورها، کنتاکتورها، رله‌ها و تجهیزات اتوماسیون صنعتی اهمیت دارد.

---

عمر مکانیکی و الکتریکی

یکی از نقاط قوت SIEMENS 3SE5232-0HD03 عمر مکانیکی بالای آن است.

طبق دیتاشیت رسمی زیمنس، عمر مکانیکی معمول این محصول حدود 15,000,000 سیکل اعلام شده است. عمر الکتریکی معمول آن در شرایط AC-15 و 230V نیز 100,000 سیکل است.

این مشخصه برای ماشین‌آلاتی که در طول فرآیند تولید، کلید موقعیت بارها تحریک می‌شود اهمیت زیادی دارد.

البته عمر واقعی محصول به عواملی مانند نوع بار الکتریکی، فرکانس تحریک، نیروی مکانیکی، نحوه نصب، شرایط محیطی و نوع کاربرد بستگی دارد.

---

دمای کاری

محدوده دمای محیط برای عملکرد 3SE5232-0HD03 از 25- تا 85+ درجه سانتی‌گراد اعلام شده است. محدوده دمای نگهداری نیز 40- تا 90+ درجه سانتی‌گراد است.

این محدوده باعث می‌شود محصول برای بسیاری از کاربردهای صنعتی مناسب باشد.

در پروژه‌هایی که تجهیزات در مجاورت منابع گرمایی، کوره‌ها یا محیط‌های بسیار سرد نصب می‌شوند، باید دمای واقعی محیط با محدوده مجاز محصول مقایسه شود.

---

دقت و نیروی تحریک

حداقل نیروی تحریک 3SE5232-0HD03 برابر 20 نیوتن است و تکرارپذیری آن 0.05 میلی‌متر اعلام شده است.

تکرارپذیری مناسب باعث می‌شود محصول برای تشخیص موقعیت‌های تکرارشونده در ماشین‌آلات صنعتی کاربرد داشته باشد.

در طراحی مکانیکی باید نیروی وارده به Roller Plunger کنترل شود تا علاوه بر عملکرد صحیح، از وارد شدن فشار غیرضروری به عملگر جلوگیری شود.

---

مقاومت در برابر ضربه و لرزش

طبق دیتاشیت زیمنس، مقاومت در برابر ضربه این محصول 30g / 11ms و مقاومت در برابر ارتعاش آن 0.35mm / 5g است.

این مشخصات برای استفاده در ماشین‌آلات صنعتی که در حین کار دچار لرزش یا ضربه‌های مکانیکی کنترل‌شده می‌شوند اهمیت دارد.

البته این مقادیر باید با شرایط واقعی نصب و مشخصات مکانیکی دستگاه مقایسه شوند.

---

کاربردهای میکرو سوئیچ زیمنس 3SE5232-0HD03

SIEMENS 3SE5232-0HD03 را می‌توان در طیف متنوعی از کاربردهای صنعتی استفاده کرد، از جمله:

• ماشین‌آلات صنعتی
• خطوط تولید
• سیستم‌های اتوماسیون صنعتی
• ماشین‌آلات بسته‌بندی
• دستگاه‌های مونتاژ
• تجهیزات انتقال مواد
• سیستم‌های کنترل موقعیت
• تشخیص انتهای مسیر
• تشخیص حضور یا موقعیت قطعات
• مدارهای فرمان
• کنترل حرکت مکانیکی
• تجهیزات ایمنی ماشین‌آلات

نوع Roller Plunger این مدل باعث می‌شود برای کاربردهایی که قطعه متحرک با رولر تماس پیدا می‌کند، گزینه مناسبی باشد.

---

تفاوت 3SE5232-0HD03 با 3SE5232-0HC05

این دو مدل از خانواده یکسان هستند و هر دو دارای بدنه پلاستیکی 31 میلی‌متری، کنتاکت 1NO+1NC و ورودی M20×1.5 هستند؛ اما نوع عملگر آن‌ها متفاوت است.

مدل 3SE5232-0HC05 دارای Rounded Plunger Form B است، در حالی که 3SE5232-0HD03 دارای Roller Plunger Form C با رولر پلاستیکی 10 میلی‌متری است.

بنابراین این دو مدل را نباید صرفاً بر اساس مشابه بودن بدنه جایگزین یکدیگر دانست. در انتخاب بین آن‌ها باید مسیر حرکت قطعه و نحوه تماس مکانیکی با عملگر بررسی شود.

---

وضعیت تولید SIEMENS 3SE5232-0HD03

یکی از نکات مهم برای خرید این محصول، وضعیت فعلی تولید آن است.

در کاتالوگ رسمی Siemens Industry Mall، 3SE5232-0HD03 با وضعیت PM300: Active Product ثبت شده است. بنابراین این مدل در حال حاضر به‌عنوان محصول فعال زیمنس شناخته می‌شود. همچنین زیمنس وزن خالص آن را 0.076 کیلوگرم و زمان تحویل استاندارد کارخانه را در صفحه کاتالوگ 3 روز کاری اعلام کرده است؛ زمان واقعی تأمین برای بازار ایران طبیعتاً می‌تواند متفاوت باشد.

---

خرید میکرو سوئیچ زیمنس SIEMENS 3SE5232-0HD03

اگر به دنبال خرید میکرو سوئیچ زیمنس، خرید لیمیت سوئیچ زیمنس یا خرید کلید موقعیت صنعتی هستید، مدل 3SE5232-0HD03 یکی از محصولات سری SIRIUS 3SE5 با طراحی کامپکت و عملگر Roller Plunger است.

این محصول دارای بدنه پلاستیکی 31 میلی‌متری، استاندارد EN 50047، کنتاکت 1NO+1NC از نوع Quick Action، Roller Plunger Form C، رولر پلاستیکی 10 میلی‌متری، ورودی کابل M20×1.5 و درجه حفاظت IP65 است.

همچنین وجود Positive Opening و قابلیت استفاده به‌عنوان Safety Switch، این محصول را برای برخی کاربردهای کنترلی و ایمنی ماشین‌آلات مناسب می‌کند.

برای استعلام قیمت میکرو سوئیچ زیمنس 3SE5232-0HD03 از نوریان صنعت، بهتر است کد کامل 3SE5232-0HD03 را هنگام درخواست قیمت اعلام کنید تا محصول دقیق مورد بررسی قرار گیرد.

---

جدول مشخصات فنی SIEMENS 3SE5232-0HD03

مشخصه	اطلاعات دقیق محصول
برند	SIEMENS / زیمنس
سری	SIRIUS 3SE5
استاندارد بدنه	EN 50047
عرض بدنه	31 میلی‌متر
تعداد کنتاکت	2 کنتاکت
ترکیب کنتاکت	1NO + 1NC
عملکرد ایمنی	دارد؛ Safety Switch
Positive Opening	دارد
ورودی کابل	1 × M20 × 1.5
کاربرد	تشخیص موقعیت، کنترل حرکت، انتهای مسیر و ایمنی ماشین
جنس بدنه	پلاستیک
درجه حفاظت	IP65
دمای کاری	25- تا 85+ درجه سانتی‌گراد
رنگ دکمه	دکمه مجزا ندارد؛ دارای رولر پلاستیکی
روش اتصال	اتصال پیچی / Screw Connection
طول	86 میلی‌متر
عرض	31 میلی‌متر
عملکرد کنتاکت	Quick Action / Snap Action
کد محصول	SIEMENS 3SE5232-0HD03
کنتاکت‌ها	1NO + 1NC
مکانیزم	مکانیکی
نصب	نصب پیچی
نوع عملگر	Roller Plunger Form C
رولر	پلاستیکی
قطر رولر	10 میلی‌متر
نوع محصول	Mechanical Position Switch / Limit Switch
وزن	76 گرم
وضعیت تولید	PM300 / Active Product
ولتاژ عایقی نامی	400V
تحمل ولتاژ ضربه‌ای	6kV
جریان حرارتی	10A
عمر مکانیکی معمول	15,000,000 سیکل
عمر الکتریکی AC-15 در 230V	100,000 سیکل
تکرارپذیری	0.05 میلی‌متر
حداقل نیروی تحریک	20N
دمای نگهداری	40- تا 90+ درجه سانتی‌گراد
مقاومت در برابر ضربه	30g / 11ms
مقاومت در برابر ارتعاش	0.35mm / 5g

منبع اصلی مشخصات: دیتاشیت رسمی Siemens Industry و صفحه رسمی محصول در Siemens Industry Mall.

---

سوالات متداول میکرو سوئیچ زیمنس 3SE5232-0HD03

میکرو سوئیچ SIEMENS 3SE5232-0HD03 چیست؟

این محصول یک Mechanical Position Switch / Limit Switch از سری SIRIUS 3SE5 است که برای تشخیص موقعیت و کنترل حرکت قطعات مکانیکی در ماشین‌آلات صنعتی استفاده می‌شود.

نوع عملگر 3SE5232-0HD03 چیست؟

این مدل دارای Roller Plunger Form C با رولر پلاستیکی 10 میلی‌متری است.

کنتاکت‌های این مدل چند عدد هستند؟

محصول دارای 1NO + 1NC کنتاکت از نوع Quick Action است. کنتاکت‌ها یکپارچه بوده و قابل تعویض نیستند.

آیا 3SE5232-0HD03 عملکرد ایمنی دارد؟

بله. زیمنس قابلیت استفاده به‌عنوان Safety Switch و همچنین Positive Opening را برای این مدل اعلام کرده است.

درجه حفاظت این میکرو سوئیچ چقدر است؟

درجه حفاظت IP65 است.

ورودی کابل SIEMENS 3SE5232-0HD03 چیست؟

این مدل دارای یک ورودی کابل M20×1.5 است.

جنس بدنه محصول چیست؟

بدنه پلاستیکی و عرض بدنه 31 میلی‌متر است. طراحی بدنه مطابق EN 50047 انجام شده است.

قطر رولر این مدل چقدر است؟

رولر مورد استفاده در Roller Plunger این مدل پلاستیکی و 10 میلی‌متری است.

دمای کاری محصول چقدر است؟

دمای محیط مجاز برای عملکرد محصول از 25- تا 85+ درجه سانتی‌گراد است.

وزن میکرو سوئیچ 3SE5232-0HD03 چقدر است؟

وزن خالص محصول 0.076 کیلوگرم یا 76 گرم است.

عمر مکانیکی این لیمیت سوئیچ چقدر است؟

عمر مکانیکی معمول آن 15 میلیون سیکل اعلام شده است.

تفاوت 3SE5232-0HD03 با 3SE5232-0HC05 چیست؟

مهم‌ترین تفاوت در نوع عملگر است. 0HD03 دارای Roller Plunger Form C با رولر پلاستیکی 10 میلی‌متری است، در حالی که 0HC05 دارای Rounded Plunger Form B است. بنابراین انتخاب بین این دو مدل باید بر اساس نحوه تماس قطعه متحرک با عملگر انجام شود.

آیا وضعیت تولید این محصول فعال است؟

بله. Siemens Industry Mall، مدل 3SE5232-0HD03 را با وضعیت PM300: Active Product ثبت کرده است.
