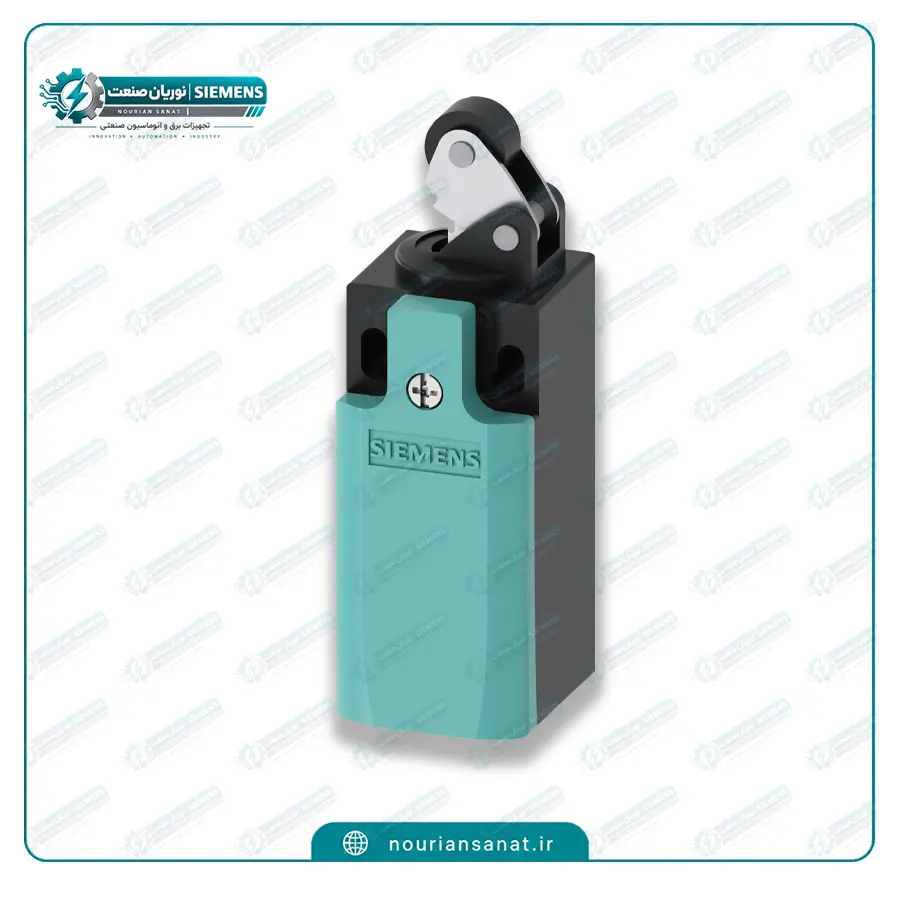

معرفی میکرو سوئیچ زیمنس 3SE5232-0HE10

میکرو سوئیچ زیمنس SIEMENS 3SE5232-0HE10 یک کلید موقعیت صنعتی از خانواده SIRIUS 3SE5 شرکت زیمنس است که برای تشخیص موقعیت، کنترل حرکت و تعیین نقاط انتهایی در ماشین‌آلات و تجهیزات اتوماسیون صنعتی مورد استفاده قرار می‌گیرد. این محصول دارای بدنه پلاستیکی با عرض 31 میلی‌متر و طراحی مطابق استاندارد EN 50047 است و در گروه کلیدهای موقعیت مکانیکی زیمنس قرار می‌گیرد.

مهم‌ترین ویژگی SIEMENS 3SE5232-0HE10، نوع عملگر آن است. این مدل از Roller Lever یا اهرم غلتکی استفاده می‌کند که به یک رولر پلاستیکی 13 میلی‌متری مجهز شده است. اهرم این مدل فلزی است و رولر پلاستیکی در انتهای آن قرار گرفته است. این ساختار برای کاربردهایی مناسب است که قطعه متحرک ماشین در مسیر حرکت خود از کنار یا روی اهرم عبور کرده و نیاز به تحریک تدریجی کلید دارد.

این مدل دارای یک کنتاکت NO و یک کنتاکت NC با مکانیزم Quick Action است. کنتاکت‌ها به‌صورت یکپارچه در محصول قرار گرفته‌اند و قابل تعویض نیستند. همچنین در مشخصات رسمی زیمنس، قابلیت استفاده از محصول به‌عنوان Safety Switch و عملکرد Positive Opening برای آن اعلام شده است.

از نظر حفاظت محیطی، این لیمیت سوئیچ دارای IP65 است و اتصال آن از طریق یک ورودی کابل M20×1.5 انجام می‌شود. ترکیب بدنه کامپکت، اهرم غلتکی و کنتاکت 1NO+1NC باعث شده این مدل برای طیف وسیعی از ماشین‌آلات و سیستم‌های کنترل صنعتی گزینه مناسبی باشد.

---

ساختار و طراحی SIEMENS 3SE5232-0HE10

3SE5232-0HE10 در خانواده کلیدهای موقعیت مکانیکی SIRIUS 3SE5 قرار دارد. این خانواده شامل مدل‌های مختلفی با بدنه پلاستیکی یا فلزی و انواع مختلف عملگر است.

مدل موردنظر دارای بدنه پلاستیکی 31 میلی‌متری مطابق EN 50047 است. استاندارد EN 50047 یکی از استانداردهای مورد استفاده برای طراحی کلیدهای موقعیت با ابعاد مشخص در تجهیزات صنعتی است.

وزن خالص این محصول طبق اطلاعات رسمی Siemens برابر 0.081 کیلوگرم یا 81 گرم است. بنابراین با وجود ساختار صنعتی و مکانیزم مکانیکی، محصول وزن نسبتاً کمی دارد.

بدنه پلاستیکی باعث کاهش وزن شده و ابعاد استاندارد 31 میلی‌متری نیز امکان استفاده از این کلید موقعیت را در بسیاری از ماشین‌آلات فراهم می‌کند.

---

نوع عملگر؛ Roller Lever

مهم‌ترین تفاوت 3SE5232-0HE10 با مدل‌هایی مانند 3SE5232-0HC05 و 3SE5232-0HD03، نوع عملگر است.

در این مدل از:

Roller Lever with Plastic Roller 13 mm

استفاده شده است. طبق کاتالوگ زیمنس، این مدل دارای اهرم فلزی و رولر پلاستیکی 13 میلی‌متری است.

ساختار Roller Lever باعث می‌شود برای کاربردهایی که قطعه متحرک به‌صورت مستقیم از روبه‌رو فشار وارد نمی‌کند، گزینه مناسبی باشد. در چنین شرایطی قطعه می‌تواند با رولر تماس پیدا کرده و اهرم را حرکت دهد.

رولر موجود در انتهای اهرم باعث کاهش اصطکاک تماس و حرکت روان‌تر مکانیزم می‌شود. به همین دلیل این نوع عملگر در ماشین‌آلاتی که حرکت قطعه به‌صورت جانبی یا عبوری است، کاربرد زیادی دارد.

در زمان نصب باید جهت حرکت قطعه با محدوده حرکت اهرم هماهنگ باشد. همچنین نباید نیروی بیش از حد یا ضربه مستقیم به اهرم وارد شود.

---

کنتاکت‌های 1NO + 1NC

میکرو سوئیچ SIEMENS 3SE5232-0HE10 دارای 1NO + 1NC است.

یعنی یک کنتاکت:

• NO – Normally Open
• NC – Normally Closed

در اختیار مدار قرار می‌دهد.

کنتاکت‌ها از نوع Quick Action هستند و طبق اطلاعات رسمی زیمنس به‌صورت یکپارچه داخل کلید قرار گرفته‌اند و قابل تعویض نیستند.

این ساختار امکان استفاده از کلید را در مدارهای مختلف فرمان و کنترل فراهم می‌کند. بسته به طراحی مدار می‌توان از کنتاکت NO یا NC برای ارسال سیگنال وضعیت به PLC، رله، کنتاکتور یا سایر تجهیزات کنترلی استفاده کرد.

---

عملکرد ایمنی و Positive Opening

یکی از ویژگی‌های مهم 3SE5232-0HE10 وجود قابلیت Positive Opening است.

در دیتاشیت رسمی زیمنس، قابلیت استفاده از این Position Switch به‌عنوان Safety Switch = Yes و عملکرد Positive Opening = Yes اعلام شده است.

Positive Opening به مکانیزمی اشاره دارد که در شرایط مشخص، حرکت مکانیکی عملگر می‌تواند باعث باز شدن اجباری کنتاکت مربوطه شود.

این ویژگی برای برخی کاربردهای ایمنی ماشین‌آلات اهمیت دارد. با این حال، نباید صرفاً وجود Positive Opening را به معنی ایمنی کامل یک سیستم دانست. طراحی مدار ایمنی باید بر اساس الزامات کل ماشین، کنترلر ایمنی و استانداردهای مربوطه انجام شود.

---

درجه حفاظت IP65

درجه حفاظت SIEMENS 3SE5232-0HE10 برابر IP65 است.

این سطح حفاظت نشان می‌دهد محفظه محصول در برابر نفوذ گردوغبار و پاشش آب در محدوده تعریف‌شده استاندارد حفاظت دارد.

برای حفظ همین سطح حفاظت، نصب صحیح کابل، استفاده از گلند مناسب و آب‌بندی صحیح ورودی M20×1.5 اهمیت زیادی دارد.

در محیط‌های دارای روغن، مواد شیمیایی، رطوبت شدید یا آلودگی صنعتی نیز باید شرایط واقعی محیط با مشخصات محصول مطابقت داده شود.

---

ورودی کابل M20×1.5

این مدل دارای یک ورودی کابل M20×1.5 است.

M20×1.5 یکی از اندازه‌های رایج اتصال در تجهیزات صنعتی است و امکان ورود کابل به محفظه کلید را فراهم می‌کند.

هنگام نصب باید از گلند مناسب استفاده شود تا کابل به‌صورت مطمئن در جای خود قرار گرفته و حفاظت محیطی IP65 نیز حفظ شود.

---

مشخصات الکتریکی

ولتاژ عایقی نامی این محصول 400 ولت است و مقاومت آن در برابر ولتاژ ضربه‌ای 6 کیلوولت اعلام شده است. جریان حرارتی نیز 10 آمپر است.

این مشخصات نشان می‌دهد 3SE5232-0HE10 برای استفاده در مدارهای صنعتی و مدارهای فرمان طراحی شده است.

البته انتخاب نهایی باید بر اساس نوع بار، ولتاژ کاری و جریان واقعی مدار انجام شود. در مدارهای موتوری یا بارهای القایی نیز باید شرایط AC-15 و سایر مشخصات کنتاکت در نظر گرفته شود.

---

عمر مکانیکی و الکتریکی

یکی از مشخصات مهم این محصول، عمر مکانیکی بالای آن است.

طبق دیتاشیت رسمی زیمنس، عمر مکانیکی معمول 3SE5232-0HE10 حدود 15,000,000 سیکل است. عمر الکتریکی معمول در AC-15 و 230V حدود 100,000 سیکل اعلام شده است.

عمر واقعی کلید به عواملی مانند تعداد دفعات تحریک، نوع بار الکتریکی، شدت نیروی مکانیکی، سرعت حرکت ماشین و شرایط محیطی بستگی دارد.

بنابراین عدد عمر اعلام‌شده را باید به‌عنوان مقدار معمول تحت شرایط تست و مشخصات تعریف‌شده در نظر گرفت.

---

دمای کاری

محدوده دمای محیط برای عملکرد 3SE5232-0HE10 از 25- تا 85+ درجه سانتی‌گراد است. محدوده دمای مجاز برای نگهداری نیز 40- تا 90+ درجه سانتی‌گراد اعلام شده است.

این محدوده دمایی امکان استفاده از محصول را در بسیاری از محیط‌های صنعتی فراهم می‌کند.

با این حال، در ماشین‌آلاتی که کلید در نزدیکی منابع حرارتی یا محیط‌های بسیار سرد نصب می‌شود، باید دمای واقعی محل نصب با این محدوده مقایسه شود.

---

مقاومت در برابر ضربه و لرزش

طبق دیتاشیت زیمنس، مقاومت در برابر ضربه این محصول 30g / 11ms و مقاومت در برابر ارتعاش آن 0.35mm / 5g است.

این مشخصات برای کاربردهای صنعتی که تجهیزات در معرض لرزش و ضربه مکانیکی کنترل‌شده قرار دارند اهمیت دارد.

با این وجود، نحوه نصب و ثابت کردن بدنه کلید و همچنین نحوه برخورد قطعه با اهرم، نقش مهمی در عملکرد طولانی‌مدت محصول دارد.

---

کاربردهای میکرو سوئیچ زیمنس 3SE5232-0HE10

این مدل می‌تواند در بسیاری از کاربردهای صنعتی مورد استفاده قرار گیرد، از جمله:

• ماشین‌آلات صنعتی
• خطوط تولید
• سیستم‌های اتوماسیون صنعتی
• ماشین‌آلات بسته‌بندی
• تجهیزات مونتاژ
• سیستم‌های انتقال مواد
• کنترل موقعیت قطعات
• تشخیص انتهای مسیر
• تشخیص حضور قطعه
• مدارهای فرمان
• سیستم‌های کنترل حرکت
• تجهیزات ایمنی ماشین‌آلات
• دستگاه‌های صنعتی دارای حرکت مکانیکی

وجود Roller Lever باعث می‌شود این مدل برای شرایطی که حرکت قطعه به‌صورت جانبی یا عبوری انجام می‌شود، کاربرد مناسبی داشته باشد.

---

تفاوت 3SE5232-0HE10 با 3SE5232-0HD03

این دو مدل از خانواده یکسان SIRIUS 3SE5 هستند، اما نوع عملگر آن‌ها متفاوت است.

3SE5232-0HD03 دارای Roller Plunger است، در حالی که 3SE5232-0HE10 دارای Roller Lever با رولر پلاستیکی 13 میلی‌متری است. کاتالوگ رسمی زیمنس این دو مدل را به‌صورت جداگانه در خانواده کلیدهای موقعیت 31 میلی‌متری EN 50047 فهرست کرده است.

بنابراین هنگام جایگزینی یا خرید، تنها شباهت سری و بدنه کافی نیست و باید نوع عملگر دقیقاً با مکانیزم دستگاه مطابقت داشته باشد.

---

وضعیت تولید 3SE5232-0HE10

طبق صفحه رسمی Siemens Industry Mall، مدل 3SE5232-0HE10 دارای وضعیت چرخه عمر PM300: Active Product است. بنابراین زیمنس آن را در حال حاضر به‌عنوان محصول فعال فهرست کرده است.

صفحه رسمی محصول همچنین وزن خالص 0.081 کیلوگرم و زمان تولید کارخانه 3 روز را در اطلاعات محصول نمایش می‌دهد. زمان تأمین در بازار ایران می‌تواند بر اساس موجودی فروشنده، واردات و شرایط حمل متفاوت باشد.

---

خرید میکرو سوئیچ زیمنس SIEMENS 3SE5232-0HE10

اگر به دنبال خرید میکرو سوئیچ زیمنس، خرید لیمیت سوئیچ زیمنس یا خرید کلید موقعیت زیمنس هستید، مدل 3SE5232-0HE10 یکی از گزینه‌های سری SIRIUS 3SE5 با بدنه پلاستیکی و عملگر Roller Lever است.

این مدل دارای بدنه پلاستیکی 31 میلی‌متری، استاندارد EN 50047، ورودی کابل M20×1.5، کنتاکت 1NO+1NC، عملکرد Quick Action، رولر پلاستیکی 13 میلی‌متری، حفاظت IP65 و Positive Opening است.

برای استعلام قیمت میکرو سوئیچ زیمنس 3SE5232-0HE10 از نوریان صنعت، کد کامل محصول را در زمان درخواست قیمت اعلام کنید تا مدل دقیق با مشخصات صحیح بررسی شود.

---

جدول مشخصات فنی SIEMENS 3SE5232-0HE10

مشخصه	اطلاعات دقیق محصول
برند	SIEMENS / زیمنس
سری	SIRIUS 3SE5
استاندارد بدنه	EN 50047
عرض بدنه	31 میلی‌متر
تعداد کنتاکت	2 کنتاکت
عملکرد ایمنی	دارد؛ مناسب استفاده به‌عنوان Safety Switch
Positive Opening	دارد
ورودی کابل	1 × M20 × 1.5
کاربرد	تشخیص موقعیت، کنترل حرکت، انتهای مسیر و ایمنی ماشین
جنس بدنه	پلاستیک
درجه حفاظت	IP65
دمای کاری	25- تا 85+ درجه سانتی‌گراد
رنگ دکمه	فاقد دکمه مجزا؛ دارای Roller Lever
روش اتصال	اتصال پیچی / Screw Connection
طول	مطابق ابعاد کاتالوگی سری؛ در انتخاب نصب به نقشه ابعادی سازنده مراجعه شود
عرض	31 میلی‌متر
عملکرد کنتاکت	Quick Action / Snap Action
کد محصول	SIEMENS 3SE5232-0HE10
کنتاکت‌ها	1NO + 1NC
مکانیزم	مکانیکی
نصب	نصب پیچی
نوع عملگر	Roller Lever
نوع رولر	پلاستیکی
قطر رولر	13 میلی‌متر
اهرم	فلزی
نوع محصول	Mechanical Position Switch / Limit Switch
وزن	81 گرم
وضعیت تولید	PM300 / Active Product
ولتاژ عایقی نامی	400V
تحمل ولتاژ ضربه‌ای	6kV
جریان حرارتی	10A
عمر مکانیکی معمول	15,000,000 سیکل
عمر الکتریکی AC-15 در 230V	100,000 سیکل
دمای نگهداری	40- تا 90+ درجه سانتی‌گراد
مقاومت در برابر ضربه	30g / 11ms
مقاومت در برابر ارتعاش	0.35mm / 5g
اصل عملکرد	مکانیکی

منبع جدول: دیتاشیت رسمی و کاتالوگ Siemens Industry.

---



سوالات متداول میکرو سوئیچ زیمنس 3SE5232-0HE10

میکرو سوئیچ SIEMENS 3SE5232-0HE10 چیست؟

این محصول یک Mechanical Position Switch / Limit Switch از سری SIRIUS 3SE5 زیمنس است که برای تشخیص موقعیت و کنترل حرکت در ماشین‌آلات صنعتی استفاده می‌شود.

نوع عملگر 3SE5232-0HE10 چیست؟

این مدل دارای Roller Lever با اهرم فلزی و رولر پلاستیکی 13 میلی‌متری است.

کنتاکت‌های این میکرو سوئیچ چند عدد هستند؟

این مدل دارای 1NO + 1NC است و کنتاکت‌ها از نوع Quick Action هستند. کنتاکت‌های داخلی یکپارچه و غیرقابل تعویض هستند.

آیا 3SE5232-0HE10 برای کاربردهای ایمنی مناسب است؟

بله. زیمنس در دیتاشیت رسمی، قابلیت استفاده به‌عنوان Safety Switch و عملکرد Positive Opening را برای این مدل اعلام کرده است.

درجه حفاظت این مدل چقدر است؟

درجه حفاظت IP65 است.

ورودی کابل 3SE5232-0HE10 چیست؟

این محصول دارای یک ورودی کابل M20×1.5 است.

جنس بدنه میکرو سوئیچ چیست؟

بدنه محصول از پلاستیک ساخته شده و عرض آن 31 میلی‌متر است. طراحی بدنه مطابق EN 50047 است.

قطر رولر این مدل چقدر است؟

رولر این مدل پلاستیکی با قطر 13 میلی‌متر است و روی یک اهرم فلزی قرار گرفته است.

دمای کاری محصول چقدر است؟

محدوده دمای کاری 25- تا 85+ درجه سانتی‌گراد است.

وزن SIEMENS 3SE5232-0HE10 چقدر است؟

وزن خالص محصول 0.081 کیلوگرم یا 81 گرم است.

عمر مکانیکی این لیمیت سوئیچ چقدر است؟

عمر مکانیکی معمول محصول 15 میلیون سیکل اعلام شده است.

تفاوت 3SE5232-0HE10 با 3SE5232-0HD03 چیست؟

تفاوت اصلی در عملگر است. 3SE5232-0HD03 دارای Roller Plunger است، اما 3SE5232-0HE10 دارای Roller Lever با رولر پلاستیکی 13 میلی‌متری است.

آیا 3SE5232-0HE10 محصول فعال زیمنس است؟

بله. وضعیت چرخه عمر آن در Siemens Industry Mall PM300: Active Product اعلام شده است.
