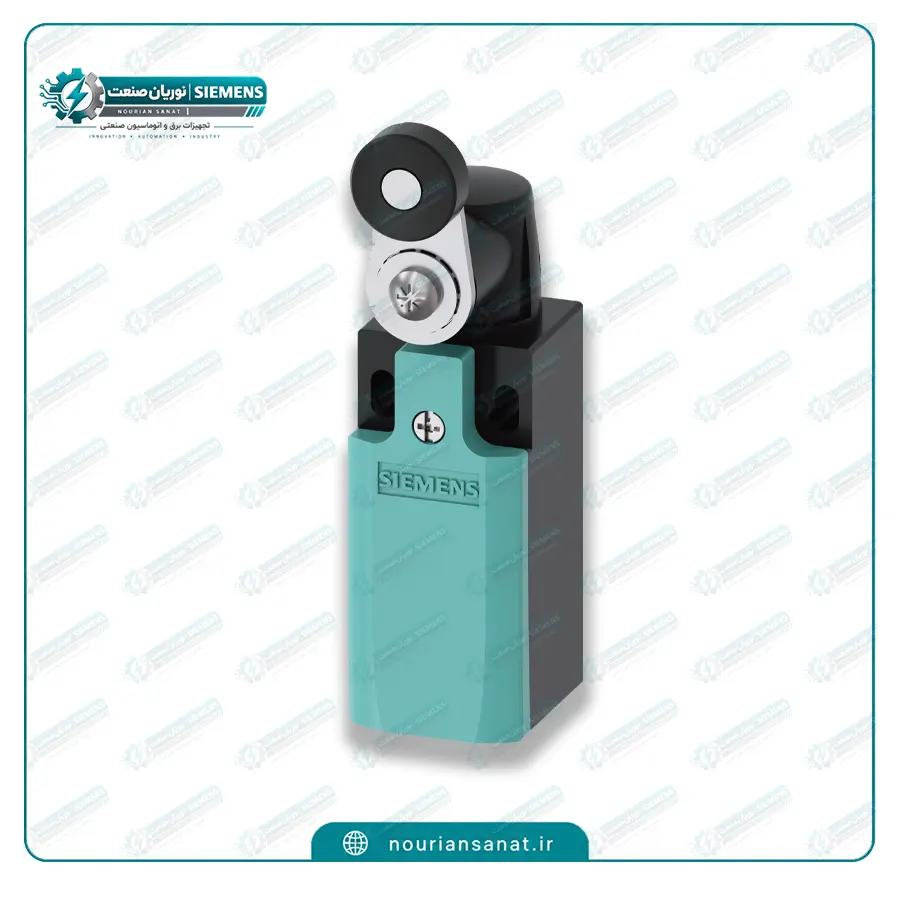

میکرو سوئیچ زیمنس SIEMENS 3SE5232-0HK21 یک کلید موقعیت مکانیکی صنعتی از سری SIRIUS 3SE5 است که دارای بدنه پلاستیکی 31 میلیمتری مطابق EN 50047، اهرم غلتکی چرخشی 21 میلیمتری قابل تنظیم به راست و چپ و رولر پلاستیکی 19 میلیمتری است. این مدل دارای 1NO+1NC کنتاکت Quick Action، ورودی کابل M20×1.5، درجه حفاظت IP65، Positive Opening و قابلیت استفاده بهعنوان Safety Switch بوده و برای تشخیص موقعیت و کنترل حرکت در ماشینآلات و تجهیزات اتوماسیون صنعتی کاربرد دارد. وزن این محصول 99 گرم و طول سنسور آن 111.3 میلیمتر است.
میکرو سوئیچ زیمنس SIEMENS 3SE5232-0HK21 یک کلید موقعیت مکانیکی صنعتی از خانواده SIRIUS 3SE5 شرکت زیمنس است که برای تشخیص موقعیت، کنترل حرکت، تعیین نقاط انتهایی و مانیتورینگ وضعیت قطعات متحرک در ماشینآلات و سیستمهای اتوماسیون صنعتی استفاده میشود. این مدل دارای بدنه پلاستیکی با عرض 31 میلیمتر مطابق استاندارد EN 50047 است و اتصال کابل آن از طریق یک ورودی M20×1.5 انجام میشود.
مهمترین ویژگی 3SE5232-0HK21 نوع عملگر آن است. این محصول به Twist Lever یا اهرم غلتکی چرخشی مجهز شده که طول اهرم آن 21 میلیمتر است و قابلیت تنظیم به سمت راست یا چپ را دارد. در انتهای این اهرم یک رولر پلاستیکی 19 میلیمتری قرار گرفته است. این طراحی امکان استفاده از کلید موقعیت را در مکانیزمهایی فراهم میکند که مسیر حرکت قطعه نسبت به بدنه کلید نیازمند تماس جانبی یا زاویهای است.
از نظر مدار کنتاکت، این مدل دارای یک کنتاکت NO و یک کنتاکت NC است. کنتاکتها از نوع Quick Action بوده و بهصورت یکپارچه داخل محصول قرار گرفتهاند و قابل تعویض نیستند. وجود همزمان کنتاکت باز و بسته، امکان استفاده از این کلید را در مدارهای مختلف فرمان، کنترل و تشخیص وضعیت فراهم میکند.
یکی دیگر از ویژگیهای مهم این محصول، قابلیت استفاده بهعنوان Safety Switch و وجود Positive Opening است. بنابراین 3SE5232-0HK21 علاوه بر کاربردهای معمول تشخیص موقعیت، در طراحی برخی سیستمهای ایمنی ماشینآلات نیز قابل استفاده است؛ البته طراحی مدار ایمنی نهایی باید متناسب با الزامات کل سیستم و استانداردهای مربوط انجام شود.
3SE5232-0HK21 در خانواده SIRIUS 3SE5 Mechanical Position Switches قرار دارد. بدنه محصول از جنس پلاستیک بوده و با استاندارد EN 50047 و عرض بدنه 31 میلیمتر طراحی شده است. این ابعاد استاندارد باعث میشود کلید در طیف وسیعی از ماشینآلات و تجهیزات صنعتی قابل استفاده باشد.
طول سنسور طبق دیتاشیت رسمی زیمنس 111.3 میلیمتر و عرض آن 31 میلیمتر است. وزن خالص محصول نیز 0.099 کیلوگرم، معادل حدود 99 گرم اعلام شده است.
بدنه باریک و مستطیلی این کلید برای نصب در فضاهای صنعتی طراحی شده و امکان نصب آن در موقعیتهای مختلف وجود دارد. زیمنس برای این مدل هر وضعیت نصب را مجاز اعلام کرده و نوع تثبیت محصول نیز Screw Mounting است.
مهمترین مشخصه مکانیکی SIEMENS 3SE5232-0HK21، عملگر Twist Lever است.
این اهرم از نوع فلزی بوده و طول آن 21 میلیمتر است. ویژگی مهم آن این است که اهرم قابلیت تنظیم به سمت راست یا چپ را دارد. در انتهای اهرم نیز یک رولر پلاستیکی با اندازه 19 میلیمتر قرار گرفته است.
استفاده از رولر باعث میشود تماس قطعه متحرک ماشین با عملگر بهصورت غلتشی انجام شود. در نتیجه، در مقایسه با عملگرهای فشاری ساده، این طراحی برای مکانیزمهایی که قطعه در مسیر خود از کنار کلید عبور میکند یا تماس جانبی دارد، کاربرد مناسبی دارد.
قابلیت تنظیم اهرم به راست و چپ نیز انعطافپذیری بیشتری هنگام نصب فراهم میکند. با این حال، جهت حرکت قطعه و محدوده مجاز حرکت اهرم باید در طراحی مکانیکی دستگاه در نظر گرفته شود تا از وارد شدن نیروی نامناسب به مکانیزم جلوگیری شود.
میکرو سوئیچ 3SE5232-0HK21 دارای دو کنتاکت اصلی شامل:
است.
کنتاکتها از نوع Quick Action هستند و بهصورت یکپارچه در محصول قرار گرفتهاند. طبق اطلاعات رسمی زیمنس، این کنتاکتها قابل تعویض نیستند.
این ساختار باعث میشود کلید بتواند در مدارهای کنترل و فرمان مختلف مورد استفاده قرار گیرد. برای مثال، میتوان از تغییر وضعیت کنتاکتها برای تشخیص رسیدن یک مکانیزم به نقطه مشخص، تشخیص حضور یک قطعه یا اعلام وضعیت یک بخش متحرک به PLC استفاده کرد.
از نظر مشخصات مدار اصلی، جریان کاری در رده AC-15 برابر با 6 آمپر در 24، 120 و 240 ولت AC و 4 آمپر در 400 ولت AC است. در رده DC-13 نیز مقادیر اعلامشده توسط زیمنس شامل 3 آمپر در 24V، 0.55 آمپر در 125V، 0.27 آمپر در 250V و 0.12 آمپر در 400V است.
یکی از ویژگیهای مهم SIEMENS 3SE5232-0HK21 قابلیت Positive Opening است.
زیمنس این محصول را برای استفاده بهعنوان Safety Switch مناسب اعلام کرده است. همچنین در دیتاشیت رسمی، Positive Opening = Yes و قابلیت استفاده از محصول در عملکرد ایمنی ثبت شده است.
در این نوع مکانیزم، حرکت مکانیکی اجباری عملگر میتواند باعث باز شدن کنتاکت مربوطه شود. این قابلیت در طراحی برخی سیستمهای ایمنی ماشینآلات اهمیت دارد.
با وجود این ویژگی، انتخاب یک کلید موقعیت بهتنهایی به معنی ایجاد یک سیستم ایمنی کامل نیست. سطح ایمنی نهایی به معماری مدار، تجهیزات کنترل ایمنی، روش نصب، شرایط کاربرد و استانداردهای مربوط به ماشین بستگی دارد.
درجه حفاظت 3SE5232-0HK21 برابر IP65 است.
این درجه حفاظت نشان میدهد محفظه محصول در برابر نفوذ گردوغبار و پاشش آب در شرایط مشخصشده استاندارد محافظت میشود.
برای حفظ IP65 در زمان نصب، استفاده از گلند مناسب برای ورودی M20×1.5 و آببندی صحیح اهمیت زیادی دارد. نصب نادرست کابل یا استفاده از تجهیزات اتصال نامناسب میتواند سطح حفاظت واقعی مجموعه را کاهش دهد.
این مدل دارای یک ورودی کابل M20×1.5 است.
M20×1.5 یکی از اندازههای رایج ورودی کابل در تجهیزات صنعتی است. کابل پس از ورود به بدنه به ترمینالهای داخلی متصل میشود.
روش اتصال الکتریکی این محصول Screw Connection یا اتصال پیچی است. زیمنس برای هادیهای تکرشتهای و رشتهای نیز محدوده مقطع مشخصی را ارائه کرده است؛ بنابراین هنگام نصب باید سطح مقطع سیم با مشخصات ترمینال مطابقت داشته باشد.
ولتاژ عایقی نامی 3SE5232-0HK21 برابر 400 ولت و مقاومت در برابر ولتاژ ضربهای آن 6 کیلوولت است. جریان حرارتی محصول نیز 10 آمپر اعلام شده است.
این مشخصات نشان میدهد محصول برای استفاده در مدارهای صنعتی و کنترلی طراحی شده است. با این حال، برای انتخاب صحیح باید نوع بار، ولتاژ واقعی، جریان مصرفی و رده بهرهبرداری کنتاکت بررسی شود.
برای بارهای القایی مانند کنتاکتورها و تجهیزات موتوری نیز باید شرایط واقعی مدار و مشخصات AC-15 یا DC-13 در نظر گرفته شود.
یکی از مزایای SIEMENS 3SE5232-0HK21 عمر مکانیکی بالای آن است. طبق دیتاشیت رسمی زیمنس، عمر مکانیکی معمول محصول 15 میلیون سیکل است. عمر الکتریکی معمول در رده AC-15 و ولتاژ 230 ولت برابر 100 هزار سیکل اعلام شده است.
عمر واقعی محصول به عواملی مانند سرعت تحریک، تعداد دفعات عملکرد، نیروی واردشده به اهرم، نوع بار الکتریکی و شرایط محیطی بستگی دارد.
بنابراین اعداد اعلامشده باید در چارچوب شرایط تست و کاربرد تعیینشده توسط سازنده تفسیر شوند.
محدوده دمای محیط برای عملکرد این محصول 25- تا 85+ درجه سانتیگراد است. محدوده دمای مجاز برای نگهداری نیز 40- تا 90+ درجه سانتیگراد اعلام شده است.
این محدوده امکان استفاده از کلید را در بسیاری از محیطهای صنعتی فراهم میکند.
در محیطهایی که محصول در مجاورت کوره، موتور، تجهیزات حرارتی یا محیطهای بسیار سرد نصب میشود، دمای واقعی محل نصب باید با مشخصات فنی محصول تطبیق داده شود.
طبق دیتاشیت رسمی Siemens، مقاومت 3SE5232-0HK21 در برابر ضربه برابر با 30g / 11ms و مقاومت آن در برابر ارتعاش 0.35mm / 5g است.
این ویژگی برای کاربردهای صنعتی که تجهیزات در معرض لرزش و ضربههای مکانیکی کنترلشده قرار دارند اهمیت دارد.
نصب صحیح بدنه و جلوگیری از ضربههای شدید یا خارج از محدوده به اهرم، برای حفظ عملکرد مکانیکی و افزایش عمر محصول ضروری است.
این کلید موقعیت میتواند در طیف گستردهای از تجهیزات و ماشینآلات صنعتی مورد استفاده قرار گیرد، از جمله:
طراحی Twist Lever با رولر 19 میلیمتری بهخصوص برای مکانیزمهایی مناسب است که قطعه متحرک در زمان حرکت با رولر تماس پیدا میکند و نیاز به تغییر وضعیت کنتاکت وجود دارد.
یکی از ویژگیهایی که 3SE5232-0HK21 را از برخی مدلهای دیگر سری 3SE5232 متمایز میکند، قابلیت تنظیم اهرم به سمت راست یا چپ است.
این ویژگی در طراحی ماشینآلاتی که جهت حرکت قطعه یا فضای نصب از ابتدا مشخص و ثابت نیست، کاربردی است. اپراتور یا طراح میتواند جهت قرارگیری اهرم را با توجه به مسیر حرکت مکانیزم تنظیم کند.
در نتیجه، انتخاب این مدل میتواند انعطافپذیری بیشتری نسبت به برخی عملگرهای ثابت ایجاد کند.
مدلهای خانواده 3SE5232 از نظر بدنه و کاربرد کلی شباهت زیادی دارند، اما پسوند انتهایی کد محصول نوع عملگر و ساختار کنتاکت را مشخص میکند.
3SE5232-0HK21 دارای Twist Lever، اهرم 21 میلیمتری قابل تنظیم به راست و چپ و رولر پلاستیکی 19 میلیمتری است. در مقابل، مدلهایی مانند 3SE5232-0HK15 نیز دارای Twist Lever هستند اما طول اهرم آنها 35 میلیمتر است.
همچنین مدلهای دارای پسوند LK میتوانند ساختار کنتاکت متفاوتی داشته باشند؛ بنابراین هنگام خرید یا جایگزینی باید کد کامل محصول بررسی شود و صرفاً بر اساس ظاهر یا سری محصول تصمیمگیری نشود.
طبق صفحه رسمی Siemens Industry Mall، 3SE5232-0HK21 دارای وضعیت چرخه عمر PM300: Active Product است. وزن خالص آن نیز 0.099 کیلوگرم و زمان استاندارد تحویل از کارخانه در اطلاعات رسمی زیمنس 5 روز اعلام شده است.
کشور مبدأ ثبتشده برای این محصول در اطلاعات Industry Mall آلمان است.
بنابراین هنگام خرید، بررسی کد کامل 3SE5232-0HK21 اهمیت دارد تا محصول با نسخههای مشابه این خانواده اشتباه نشود.
| مشخصه | اطلاعات دقیق محصول |
|---|---|
| برند | SIEMENS / زیمنس |
| سری | SIRIUS 3SE5 |
| استاندارد بدنه | EN 50047 |
| عرض بدنه | 31 میلیمتر |
| تعداد کنتاکت | 2 |
| عملکرد ایمنی | دارد؛ مناسب استفاده بهعنوان Safety Switch |
| Positive Opening | دارد |
| ورودی کابل | 1 × M20 × 1.5 |
| کاربرد | تشخیص موقعیت، کنترل حرکت، تشخیص انتهای مسیر و کاربردهای صنعتی |
| جنس بدنه | پلاستیک |
| درجه حفاظت | IP65 |
| دمای کاری | 25- تا 85+ درجه سانتیگراد |
| رنگ دکمه | دکمه فشاری مجزا ندارد؛ دارای اهرم غلتکی |
| روش اتصال | Screw Connection / اتصال پیچی |
| طول | 111.3 میلیمتر |
| عرض | 31 میلیمتر |
| عملکرد کنتاکت | Quick Action / Snap Action |
| کد محصول | SIEMENS 3SE5232-0HK21 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی |
| نصب | Screw Mounting / نصب پیچی |
| نوع عملگر | Twist Lever / اهرم غلتکی چرخشی |
| طول اهرم | 21 میلیمتر |
| قابلیت تنظیم اهرم | راست / چپ |
| نوع رولر | پلاستیکی |
| اندازه رولر | 19 میلیمتر |
| نوع محصول | Mechanical Position Switch / Limit Switch |
| وزن | 0.099 کیلوگرم / 99 گرم |
| وضعیت تولید | PM300 / Active Product |
| ولتاژ عایقی نامی | 400V |
| تحمل ولتاژ ضربهای | 6kV |
| جریان حرارتی | 10A |
| عمر مکانیکی معمول | 15,000,000 سیکل |
| عمر الکتریکی AC-15 در 230V | 100,000 سیکل |
| تکرارپذیری | 0.05 میلیمتر |
| حداقل گشتاور تحریک | 0.25 N·m |
| دمای نگهداری | 40- تا 90+ درجه سانتیگراد |
| مقاومت در برابر ضربه | 30g / 11ms |
| مقاومت در برابر ارتعاش | 0.35mm / 5g |
| اصل عملکرد | مکانیکی |
| کشور مبدأ ثبتشده | آلمان |
اطلاعات جدول بر اساس دیتاشیت و Industry Mall رسمی Siemens تهیه شده است.
این محصول یک Mechanical Position Switch یا Limit Switch از خانواده SIRIUS 3SE5 زیمنس است که برای تشخیص موقعیت، کنترل حرکت و تعیین نقاط انتهایی ماشینآلات صنعتی استفاده میشود.
این مدل دارای Twist Lever یا اهرم غلتکی چرخشی با طول 21 میلیمتر است که قابلیت تنظیم به سمت راست و چپ دارد و به رولر پلاستیکی 19 میلیمتری مجهز شده است.
دارای 1NO + 1NC است. کنتاکتها از نوع Quick Action بوده و بهصورت یکپارچه داخل کلید قرار گرفتهاند و قابل تعویض نیستند.
بله. زیمنس قابلیت استفاده این مدل بهعنوان Safety Switch و عملکرد Positive Opening را تأیید کرده است.
درجه حفاظت بدنه IP65 است.
این مدل دارای یک ورودی کابل M20×1.5 است.
بدنه از پلاستیک ساخته شده و عرض آن 31 میلیمتر است. طراحی بدنه مطابق استاندارد EN 50047 است.
رولر این مدل از جنس پلاستیک و با اندازه 19 میلیمتر است.
اهرم Twist Lever این مدل 21 میلیمتر طول دارد و قابلیت تنظیم به سمت راست یا چپ را دارد.
محدوده دمای محیط برای عملکرد محصول 25- تا 85+ درجه سانتیگراد است.
وزن خالص این محصول 0.099 کیلوگرم، معادل حدود 99 گرم است.
عمر مکانیکی معمول محصول 15 میلیون سیکل اعلام شده است.
بله. اهرم Twist Lever مدل 3SE5232-0HK21 قابلیت تنظیم به سمت راست و چپ را دارد.
هر دو مدل دارای Twist Lever و رولر پلاستیکی هستند، اما 0HK21 دارای اهرم 21 میلیمتری و 0HK15 دارای اهرم 35 میلیمتری است.
بله. وضعیت چرخه عمر این محصول در Industry Mall رسمی زیمنس PM300: Active Product ثبت شده است.
| برند | SIEMENS |
|---|---|
| استاندارد بدنه | EN 50041 |
| تعداد کنتاکت | 2 کنتاکت |
| عملکرد ایمنی | دارد؛ Suitable for Safety Function |
| ورودی کابل | 1 × M20 × 1.5 |
| کاربرد | تشخیص موقعیت، پایان حرکت، ماشینآلات، اتوماسیون و تجهیزات صنعتی |
| جنس بدنه | فلز با پوشش Cathodic Dip Coating |
| درجه حفاظت | IP65 / IP67 |
| دمای کاری | 25- تا 85+ درجه سانتیگراد |
| رنگ دکمه | دکمه مجزا ندارد؛ دارای اهرم غلتکی |
| روش اتصال | ترمینال پیچی (Screw Terminal) |
| طول | 111.3 میلیمتر |
| عرض | 31 میلیمتر |
| عملکرد کنتاکت | Snap-Action / عملکرد سریع |
| کد محصول | SIEMENS 3SE5232-0HK21 |
| کنتاکتها | 1NO + 1NC |
| مکانیزم | مکانیکی |
| نصب | Screw Fixing |
| نوع عملگر | Twist Lever / اهرم غلتکی چرخشی |
| نوع محصول | Mechanical Position Switch / Limit Switch |
| وزن | 0.099 کیلوگرم / 99 گرم |
| وضعیت تولید | فعال (Active Product) |
