لیمیت سوئیچ چگونه کار می‌کند و کجا استفاده می‌شود؟

لیمیت سوئیچ چیست و چگونه کار می‌کند؟

لیمیت سوئیچ یا Limit Switch یکی از تجهیزات مهم در اتوماسیون صنعتی است که برای تشخیص رسیدن یک قطعه، محور، درب یا مکانیزم به موقعیت مشخص استفاده می‌شود. این تجهیز با حرکت مکانیکی عملگر، وضعیت کنتاکت‌های الکتریکی را تغییر می‌دهد و می‌تواند فرمان توقف، شروع، تغییر مسیر یا اعلام وضعیت را به مدار کنترل ارسال کند. به همین دلیل لیمیت سوئیچ در بسیاری از ماشین‌آلات نقش مهمی در کنترل موقعیت و فرآیند دارد.

لیمیت سوئیچ چگونه کار می‌کند؟

ساختار یک لیمیت سوئیچ معمولاً شامل بدنه، مکانیزم داخلی، عملگر و کنتاکت‌های الکتریکی است. هنگامی که قطعه متحرک ماشین با عملگر تماس پیدا می‌کند، نیرو از طریق عملگر به مکانیزم داخلی منتقل می‌شود. این حرکت باعث تغییر وضعیت کنتاکت‌ها می‌شود. پس از دورشدن قطعه، مکانیزم فنری یا طراحی داخلی سوئیچ، در صورت پیش‌بینی‌شدن در مدل، آن را به وضعیت اولیه برمی‌گرداند.

این فرآیند بسیار ساده به نظر می‌رسد، اما در یک خط تولید می‌تواند برای کنترل دقیق انتهای مسیر، جلوگیری از حرکت بیش از حد، تشخیص حضور قطعه و هماهنگ‌کردن مراحل مختلف ماشین اهمیت زیادی داشته باشد.

کنتاکت NO و NC چیست؟

کنتاکت NO یا Normally Open در حالت عادی باز است و با تحریک سوئیچ بسته می‌شود. کنتاکت NC یا Normally Closed در حالت عادی بسته است و با تحریک باز می‌شود. بسیاری از لیمیت سوئیچ‌های صنعتی دارای ترکیب 1NO+1NC هستند و همین موضوع امکان استفاده از آن‌ها را در مدارهای کنترلی مختلف فراهم می‌کند.

هنگام جایگزینی یک لیمیت سوئیچ، فقط تعداد کنتاکت‌ها را نگاه نکنید؛ نوع عملکرد، ظرفیت الکتریکی، روش اتصال و شماره فنی نیز باید با محصول قبلی یا طراحی مدار مطابقت داشته باشد.

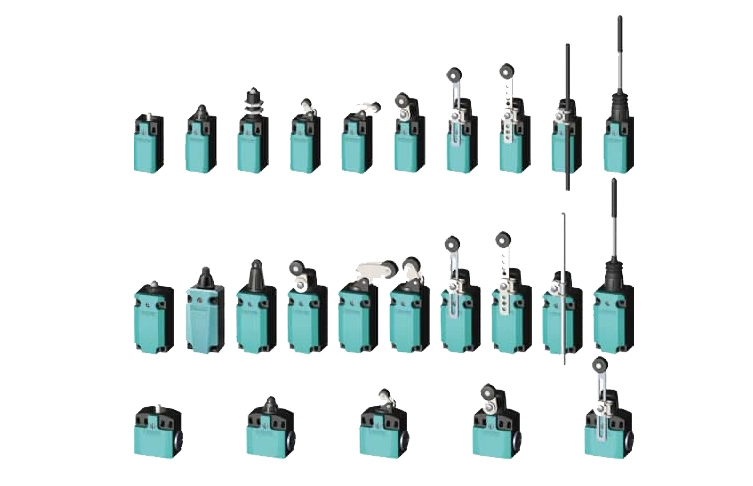

انواع عملگر لیمیت سوئیچ

نوع عملگر باید با جهت و شکل حرکت مکانیزم هماهنگ باشد. مهم‌ترین انواع عبارت‌اند از:

پلانجر: برای تحریک مستقیم از روبه‌رو مناسب است.
پلانجر غلتکی: برای تماس‌هایی که حرکت جانبی یا اصطکاک دارند گزینه مناسبی است.
اهرم غلتکی: برای حرکت‌های جانبی و زاویه‌دار استفاده می‌شود.
رولر کرانک و عملگر روتاری: برای مکانیزم‌هایی که از کنار یا با حرکت چرخشی به عملگر می‌رسند کاربرد دارند.

برای نمونه، 3SE2200-1E و 3SE2120-1E نمونه‌هایی از مدل‌های دارای عملگر غلتکی هستند.

کاربردهای لیمیت سوئیچ در صنعت

لیمیت سوئیچ‌ها در خطوط تولید، ماشین‌آلات بسته‌بندی، نوار نقاله، دستگاه‌های CNC، بالابرها، تجهیزات جابه‌جایی، ماشین‌آلات مونتاژ و سیستم‌های اتوماسیون استفاده می‌شوند. از کاربردهای رایج می‌توان به تشخیص انتهای مسیر، کنترل موقعیت درب و حفاظ، تشخیص حضور یا عبور قطعه، کنترل موقعیت سیلندر و محدودکردن حرکت مکانیزم اشاره کرد.

در یک نوار نقاله، برای مثال، لیمیت سوئیچ می‌تواند رسیدن یک قطعه به نقطه مشخص را تشخیص دهد. در یک ماشین صنعتی نیز ممکن است وضعیت بسته‌بودن یک حفاظ یا رسیدن محور به انتهای مسیر را به PLC اعلام کند.

لیمیت سوئیچ معمولی یا مدل مناسب ایمنی؟

همه لیمیت سوئیچ‌ها برای کاربردهای ایمنی طراحی نشده‌اند. برخی مدل‌های مخصوص ایمنی دارای ویژگی‌هایی مانند positive opening هستند و برای مدارهای ایمنی کاربرد دارند. اگر سوئیچ قرار است بخشی از سیستم حفاظت اپراتور یا مدار توقف اضطراری باشد، باید شماره فنی، استانداردها و الزامات ایمنی همان مدل بررسی شود و نمی‌توان از یک مدل معمولی صرفاً به دلیل داشتن کنتاکت NC استفاده کرد.

هنگام انتخاب لیمیت سوئیچ چه نکاتی مهم است؟

جهت حرکت قطعه و نوع عملگر را مشخص کنید.
تعداد و آرایش کنتاکت‌ها را بررسی کنید.
استاندارد و ابعاد مکانیکی را با محل نصب تطبیق دهید.
درجه حفاظت IP را بر اساس گردوغبار، رطوبت و شست‌وشوی محیط انتخاب کنید.
دمای کاری و شرایط محیطی را بررسی کنید.
روش اتصال و ورودی کابل را با سیم‌کشی پروژه هماهنگ کنید.
در کاربردهای ایمنی، مشخصات و تأییدیه‌های مدل را جداگانه بررسی کنید.

چرا شماره فنی مهم است؟

دو لیمیت سوئیچ ممکن است از نظر ظاهری بسیار شبیه باشند اما عملگر، کنتاکت، بدنه، IP یا استاندارد متفاوتی داشته باشند. به همین دلیل شماره فنی کامل محصول باید قبل از سفارش با نیاز پروژه مقایسه شود. در نوریان صنعت می‌توانید مدل‌های مختلف زیمنس را بررسی و مشخصات فنی هر مدل را با نیاز ماشین خود تطبیق دهید.

سؤالات متداول

آیا لیمیت سوئیچ همان میکرو سوئیچ است؟

این دو اصطلاح در بازار گاهی به‌جای هم استفاده می‌شوند، اما لیمیت سوئیچ صنعتی معمولاً ساختار و بدنه مناسب‌تری برای نصب روی ماشین‌آلات دارد و می‌تواند با عملگرها و حفاظت‌های متنوع عرضه شود.
