راهنمای انتخاب عملگر لیمیت سوئیچ؛ پلانجر، رولر، اهرمی و روتاری

عملگر یکی از مهم‌ترین بخش‌های لیمیت سوئیچ است؛ زیرا نوع تماس با قطعه متحرک، مسیر حرکت، میزان اصطکاک و حتی عمر مکانیکی سوئیچ به انتخاب درست آن وابسته است. پلانجر، پلانجر غلتکی، اهرم غلتکی، رولر کرانک و عملگرهای روتاری هرکدام برای شرایط مشخصی طراحی شده‌اند. بنابراین هنگام خرید نباید فقط بدنه یا تعداد کنتاکت‌ها را بررسی کرد.

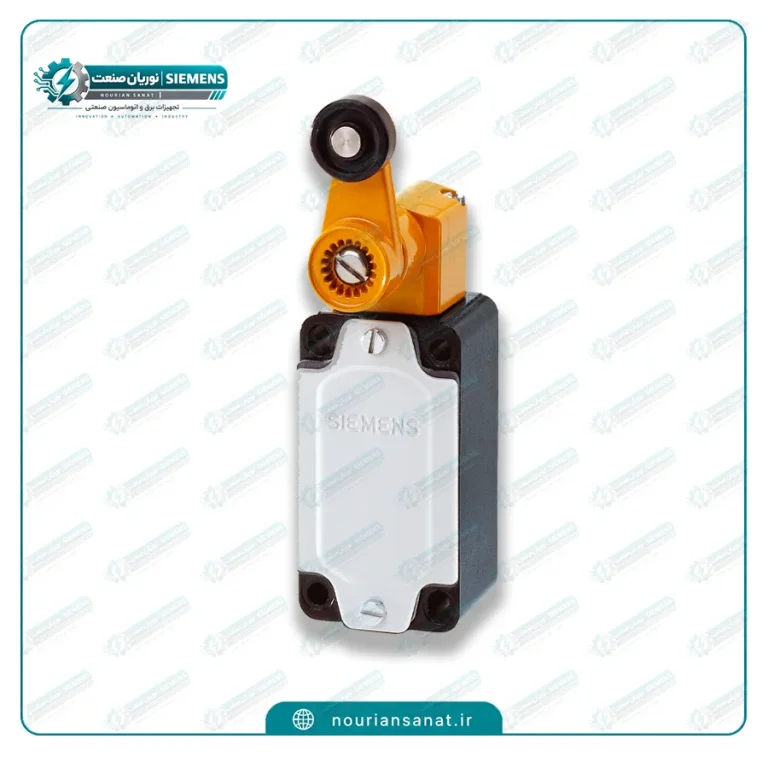

لیمیت سوئیچ زیمنس 3SE2120-1G با عملگر روتاری

پلانجر چیست؟

پلانجر یا میله فشاری برای زمانی مناسب است که قطعه متحرک مستقیماً از روبه‌رو به عملگر فشار وارد می‌کند. این ساختار ساده و جمع‌وجور است و در مکانیزم‌هایی که حرکت مستقیم و مشخص دارند کاربرد زیادی دارد. هنگام انتخاب آن باید مسیر حرکت، کورس مورد نیاز و نیروی لازم برای تحریک را در نظر گرفت.

پلانجر برای کاربردهایی مناسب است که قطعه در راستای محور عملگر حرکت می‌کند. اگر قطعه از کنار به سوئیچ نزدیک می‌شود، استفاده از پلانجر معمولی ممکن است باعث تماس نامناسب و افزایش سایش شود و بهتر است مدل دیگری بررسی شود.

پلانجر غلتکی

در پلانجر غلتکی، قسمت تماس دارای رولر است. این ساختار برای زمانی مفید است که قطعه هنگام عبور از روی عملگر دارای حرکت جانبی یا لغزش باشد. رولر می‌تواند اصطکاک مستقیم بین قطعه و عملگر را کاهش دهد و حرکت قطعه روی سطح تماس را روان‌تر کند.

با این حال باید قطر رولر، مسیر حرکت و نیروی اعمال‌شده با مشخصات محصول مطابقت داشته باشد. استفاده از یک مدل صرفاً به دلیل داشتن رولر، بدون بررسی شرایط واقعی ماشین، انتخاب کاملی نیست.

اهرم غلتکی یا Roller Lever

اهرم غلتکی برای تشخیص حرکت‌های جانبی و زاویه‌دار بسیار کاربردی است. قطعه متحرک به جای فشار مستقیم به بدنه عملگر، به رولر انتهای اهرم برخورد می‌کند و باعث تغییر وضعیت کنتاکت‌ها می‌شود. این نوع عملگر در بسیاری از ماشین‌آلات صنعتی و خطوط تولید کاربرد دارد.

طول اهرم و محل برخورد روی نقطه تحریک اثر می‌گذارد. در بعضی مدل‌ها اهرم قابل تنظیم است و می‌توان زاویه یا موقعیت آن را متناسب با مکانیزم تغییر داد. مدل 3SE2120-1E نمونه‌ای از لیمیت سوئیچ زیمنس با عملگر رولر لیور است.

عملگر روتاری و Roller Crank

عملگرهای روتاری یا Roller Crank برای کاربردهایی استفاده می‌شوند که قطعه متحرک از کنار یا در یک مسیر مشخص به اهرم نزدیک می‌شود. در برخی مدل‌ها امکان تنظیم دقیق موقعیت عملگر وجود دارد و این ویژگی برای ماشین‌آلاتی که نقطه تحریک ثابت یا ساده‌ای ندارند مفید است.

مدل 3SE2120-1G از نمونه‌های دارای عملگر چرخشی است. در انتخاب این مدل‌ها باید جهت حرکت، محدوده تنظیم، شکل اهرم و نوع رولر با مکانیزم دستگاه هماهنگ شود.

چطور عملگر مناسب لیمیت سوئیچ را انتخاب کنیم؟

جهت حرکت را مشخص کنید: آیا قطعه مستقیم از روبه‌رو می‌آید یا از کنار و با زاویه حرکت می‌کند؟
نوع تماس را بررسی کنید: در صورت وجود لغزش یا حرکت جانبی، رولر می‌تواند انتخاب مناسب‌تری باشد.
کورس را بررسی کنید: سوئیچ باید قبل از رسیدن مکانیزم به نقطه خطرناک تحریک شود و عملگر بیش از محدوده مجاز خود حرکت نکند.
سرعت حرکت را در نظر بگیرید: حرکت سریع و تکراری می‌تواند روی عمر مکانیکی عملگر اثر بگذارد.
نیروی تحریک را بررسی کنید: نیروی مورد نیاز باید با توان مکانیزم هماهنگ باشد.
قابلیت تنظیم را بسنجید: اگر نقطه تماس دقیقاً ثابت نیست، مدل قابل تنظیم یا روتاری می‌تواند انعطاف بیشتری ایجاد کند.
محیط را بررسی کنید: درجه حفاظت، دما و جنس بدنه باید با محل نصب هماهنگ باشند.

تفاوت عملگرها در یک نگاه

پلانجر برای فشار مستقیم مناسب است. پلانجر غلتکی زمانی مفید است که تماس همراه با لغزش یا حرکت جانبی باشد. رولر لیور برای مسیرهای جانبی و زاویه‌دار کاربرد بیشتری دارد و عملگر روتاری زمانی مفید است که تحریک از کنار یا با حرکت چرخشی انجام شود. بنابراین انتخاب عملگر باید از روی مکانیزم واقعی ماشین انجام شود، نه صرفاً بر اساس ظاهر محصول.

اشتباهات رایج هنگام انتخاب عملگر

یکی از اشتباهات رایج این است که کاربر فقط تعداد کنتاکت و جنس بدنه را بررسی می‌کند و نوع عملگر را نادیده می‌گیرد. اشتباه دیگر، واردکردن فشار بیش از حد به پلانجر یا اهرم است. همچنین اگر رولر با مسیر حرکت قطعه هماهنگ نباشد، سایش و خرابی زودهنگام ممکن است رخ دهد.

در زمان جایگزینی یک محصول قدیمی نیز بهتر است شماره فنی کامل، ابعاد نصب، نوع عملگر، جهت تحریک و وضعیت کنتاکت‌ها با مدل جدید مقایسه شود. حتی دو مدل از یک خانواده ممکن است از نظر عملگر تفاوت اساسی داشته باشند.
