میکرو سوئیچ (Micro Switch) که در اتوماسیون با نام کلید موقعیت نیز شناخته میشود، یکی از مهمترین و کلیدیترین قطعات الکترومکانیکی در سیستمهای صنعتی مدرن است. وظیفه اصلی این قطعه کوچک اما حیاتی، تشخیص حضور فیزیکی یا عدم حضور یک جسم، کنترل دقیق موقعیت ماشینآلات و صدور بینقص فرمانهای قطع و وصل در مدارهای فرمان میباشد. این تجهیزات با بهرهگیری از یک مکانیزم فنری بسیار دقیق، تنها با اعمال کمترین فشار فیزیکی، وضعیت کنتاکتهای داخلی خود را در کسری از ثانیه تغییر میدهند. اگر قصد ارتقا یا راهاندازی یک خط تولید را دارید، شناخت این قطعه الزامی است. در این مقاله به بررسی جامع عملکرد و ارائه یک راهنمای کامل برای انتخاب بهترین میکروسوئیچ صنعتی میپردازیم.
میکروسوئیچ و لیمیت سوئیچ چه تفاوتی با یکدیگر دارند؟
در محیطهای صنعتی، اصطلاحات میکروسوئیچ و لیمیت سوئیچ غالباً به جای یکدیگر به کار میروند، اما تفاوتهای ساختاری دارند. لیمیت سوئیچها ابعاد فیزیکی بزرگتری داشته و برای کار در محیطهای خشن صنعتی مانند جرثقیلها، بالابرها و تجهیزات سنگین طراحی شدهاند. به عنوان مثال، یک لیمیت سوئیچ زیمنس با بدنه مقاوم خود میتواند ضربات فیزیکی بسیار شدیدی را بدون افت عملکرد تحمل کند.
در نقطه مقابل، میکروسوئیچها ابعاد بسیار کوچکتری دارند. این قطعات به دلیل حساسیت بالا و ابعاد مینیاتوری، در تجهیزاتی که فضای نصب محدودی دارند یا نیازمند دقت فوقالعاده بالایی هستند، استفاده میشوند. سرعت پاسخگویی در این قطعات ظریف به دلیل بهرهمندی از ساختار فنری ویژه، بهمراتب بالاتر از مدلهای بزرگتر صنعتی است.
نحوه عملکرد میکروسوئیچهای صنعتی به چه صورت است؟
قلب تپنده و راز دقت بالای این قطعات، مکانیزمی مکانیکی به نام عملکرد سریع یا (Snap-action) است. این سیستم به گونهای مهندسی شده که حرکت آرام و تدریجی عملگر خارجی را به یک جابجایی ناگهانی در کنتاکتهای داخلی تبدیل میکند. زمانی که فشار خارجی روی عملگر به یک نقطه بحرانی و مشخص میرسد، فنر داخلی آزاد شده و بلافاصله مدار الکتریکی را قطع یا وصل میکند.
تغییر وضعیت فوقالعاده سریع باعث میشود که جرقه الکتریکی (آرک) بین کنتاکتها در هنگام قطع و وصل به حداقل ممکن برسد که این امر طول عمر مفید قطعه را به شدت افزایش میدهد. پس از برداشتن نیروی وارد شده، فنر به طور کاملاً خودکار به حالت اولیه خود بازمیگردد.

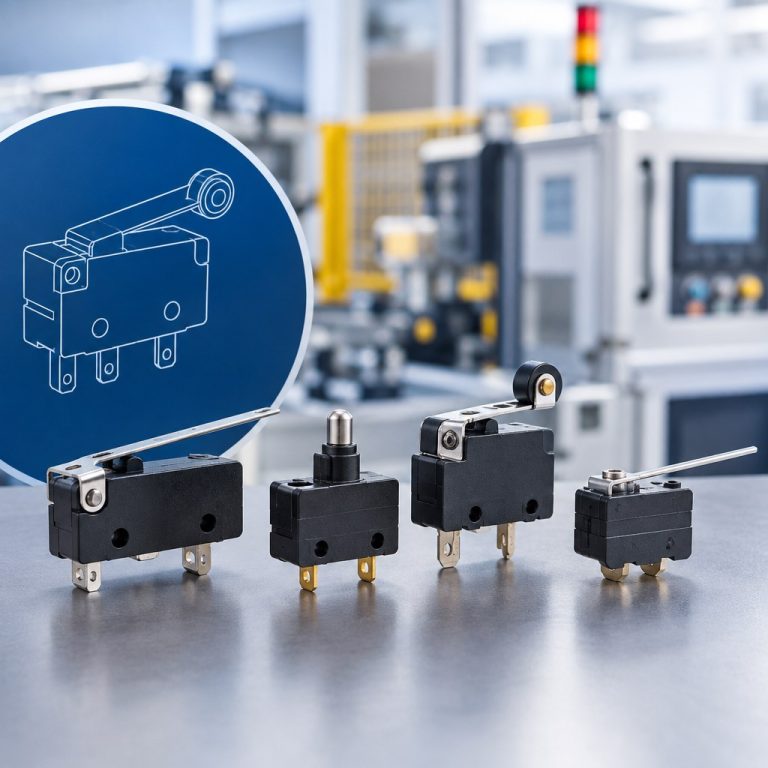

انواع عملگرها در میکروسوئیچ و کاربرد آنها
عملگر یا اکچویتور (Actuator) همان بخشی است که مستقیماً با جسم متحرک برخورد میکند. انتخاب نوع عملگر باید متناسب با مسیر حرکت و زاویه برخورد باشد. مهمترین انواع عملگر عبارتند از:
پلانجر (Plunger)
این مدل برای حرکات مستقیم و عمودی طراحی شده است. زمانی بیشترین کاربرد را دارد که قطعه هدف مستقیماً از بالا به سمت پایین حرکت کرده و فشار وارد کند.
پلانجر گرد (Rounded Plunger)
ساختاری مشابه مدل ساده دارد اما سطح مقطع گرد آن اجازه میدهد اجسامی با زاویه انحراف جزئی نیز بتوانند کلید را به درستی و بدون آسیب فعال کنند.
رولر (Roller)
مجهز به یک چرخ غلتان کوچک است. این چرخ اصطکاک را کاهش میدهد و برای اجسامی که به صورت افقی عبور میکنند، بهترین انتخاب است.
اهرمی (Lever)
دارای یک بازوی فیزیکی بلند است که باعث میشود کلید با نیروی بسیار کمتری فعال گردد. برای محیطهایی با اجسام سبک عالی است.
روتاری (Rotary)
در این مدل، عملگر به صورت دورانی حرکت میکند و برای تشخیص میزان زاویه چرخش قطعات در دستگاههای مختلف صنعتی استفاده میشود.
مقایسه کلیدهای موقعیت با بدنه فلزی و پلاستیکی
انتخاب جنس بدنه یک تصمیم بسیار مهم پیش از خرید است. این محصولات معمولاً با پلاستیک فشرده و فلز تولید میشوند. بدنه فلزی مقاومت بینظیری در برابر ضربات و حلالهای شیمیایی دارد اما گرانتر است. از سوی دیگر، بدنه پلاستیکی بسیار سبکتر بوده، دچار زنگزدگی نمیشود و از نظر اقتصادی نیز مقرونبهصرفه میباشد.
نکات کلیدی برای انتخاب میکروسوئیچ صنعتی مناسب
انتخاب اشتباه میتواند باعث خرابی دستگاه و توقف خط تولید شود. برای یک خرید مطمئن، حتماً شرایط محیطی مانند بازه دمایی و میزان رطوبت را بررسی کنید. توجه به شاخص درجه حفاظت (IP) برای اطمینان از مقاومت در برابر نفوذ آب و گرد و غبار بسیار ضروری است. همچنین ولتاژ و جریان نامی مدار شما باید با قطعه همخوانی داشته باشد.
اگر به دنبال یک میکرو سوئیچ زیمنس اورجینال هستید، گزینههای بینظیری پیش روی شماست. محصولاتی با کدهای 3SE2200-1C، 3SE2200-1D و همچنین 3SE2200-1E از جمله محبوبترینها برای کاربریهای بسیار دقیق هستند. در صورتی که نیاز به قطعاتی با مقاومت بالاتر دارید، میتوانید از مدلهای 3SE2120-1E، 3SE2120-1G و 3SE2100-1C استفاده کنید. برای سیستمهای اتوماسیون مدرن نیز، سری 3SE5 با رعایت بالاترین استانداردهای جهانی، ایمنی سیستم شما را به طور کامل تضمین میکند.
کاربرد در اتوماسیون صنعتی

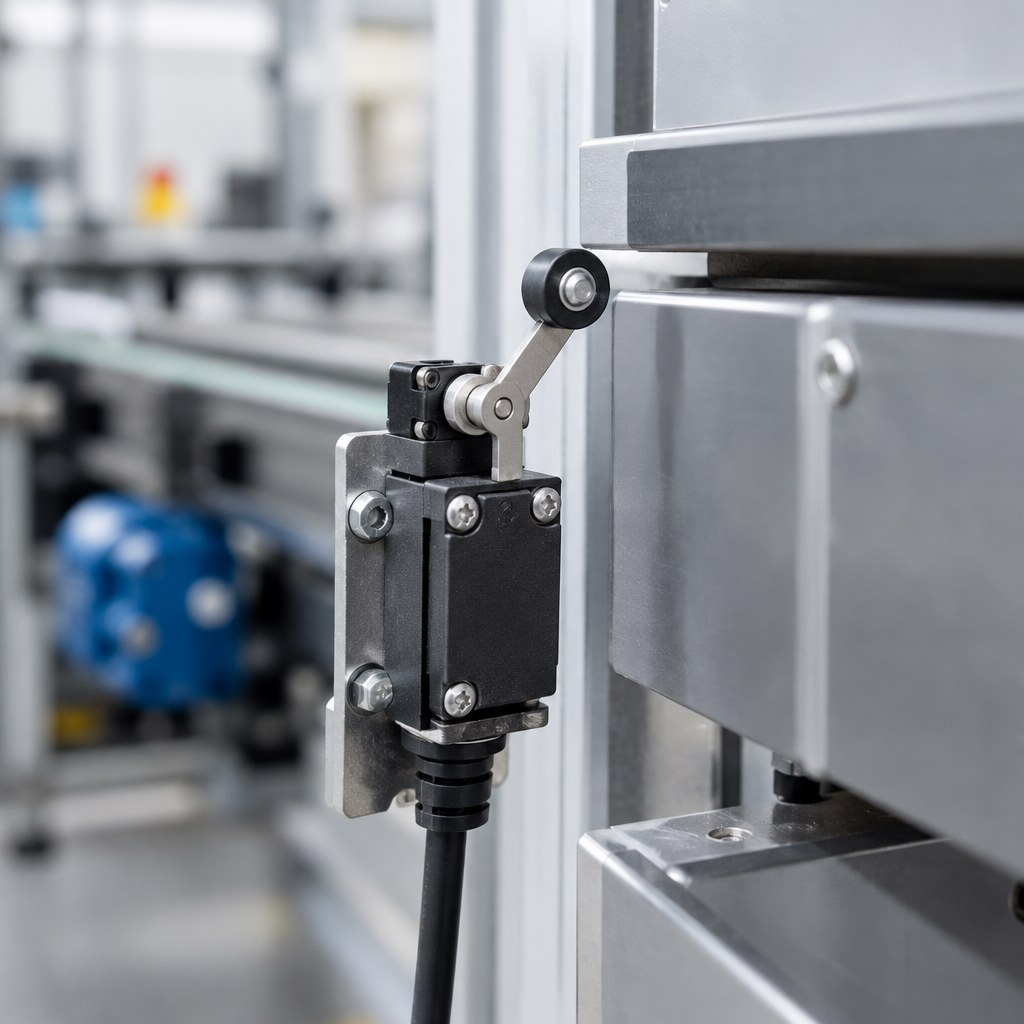

- تشخیص دقیق باز یا بسته بودن درهای محافظ ایمنی در دستگاههای تراش و پرس.
- کنترل هوشمندانه حد مجاز حرکت کابین در آسانسورها و بالابرهای کارگاهی.

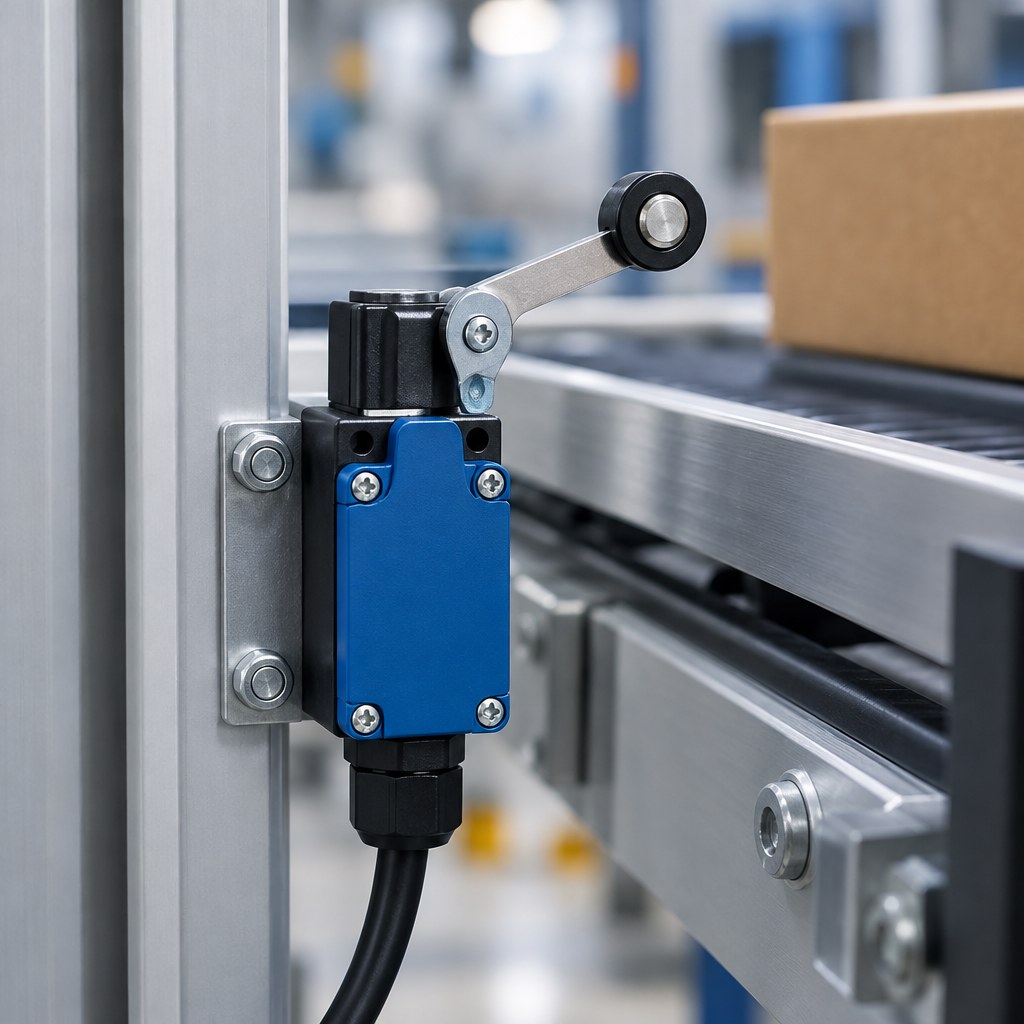

- مانیتورینگ و تشخیص موقعیت قطعات روی نوارهای نقاله در خطوط مونتاژ.
- شمارش دقیق و بدون خطای محصولات عبوری در کارخانجات مواد غذایی.
مشاوره تخصصی
انتخاب صحیح کلید موقعیت، راندمان خط تولید را افزایش میدهد. برای خرید قطعات اصلی با ما تماس بگیرید.
